海信HDp2906M彩电电源不启动故障咋办？

核心原理简述

我们要明白这台电视是如何启动的,按下电源开关后，交流220V电压进入电视机内部，首先经过一个消磁电路（通常由一个消磁电阻和消磁线圈组成），然后通过一个保险丝和互感滤波器，再经过桥式整流和大滤波电容，转换成约300V的直流高压，这个300V高压是开关电源工作的基础。

开关电源的核心是一个开关管（通常是场效应管），它在一个PWM控制器（电源厚膜集成电路）的驱动下，以极高的频率（几十kHz）不断地“开”和“关”，将300V的直流电切割成高频脉冲，再通过开关变压器进行能量传递和电压变换，最后经过整流、滤波，输出电视机各部分所需的各种低压直流电压（如+12V, +5V, +24V等）。

电源不启动，意味着这个“开关-振荡-变压”的过程没有发生，故障点就藏在这个过程的各个环节。

第一步：安全警告与准备工作

⚠️ 安全第一！电视机内部存在致命的高压，即使在断电后，大滤波电容中储存的电荷也足以对人造成严重伤害！

1. 断电并放电：在进行任何检查前，务必拔下电视机的电源插头，等待至少10-15分钟，让内部电容自然放电，为了安全起见，可以用一个大功率（如1kΩ/5W）的电阻，并联在主滤波电容（通常是400V/100μF或220μF左右）的两端进行人工放电。
2. 准备工具：
   • 万用表（必备，最好有电容和二极管档）
   • 绝缘螺丝刀
   • 焊台和焊锡
   • 镊子、尖嘴钳等

第二步：外观检查与“望闻问切”

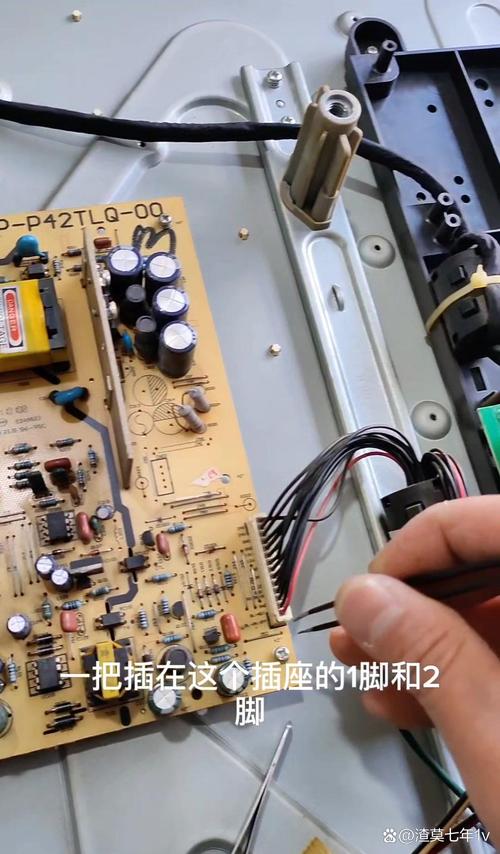

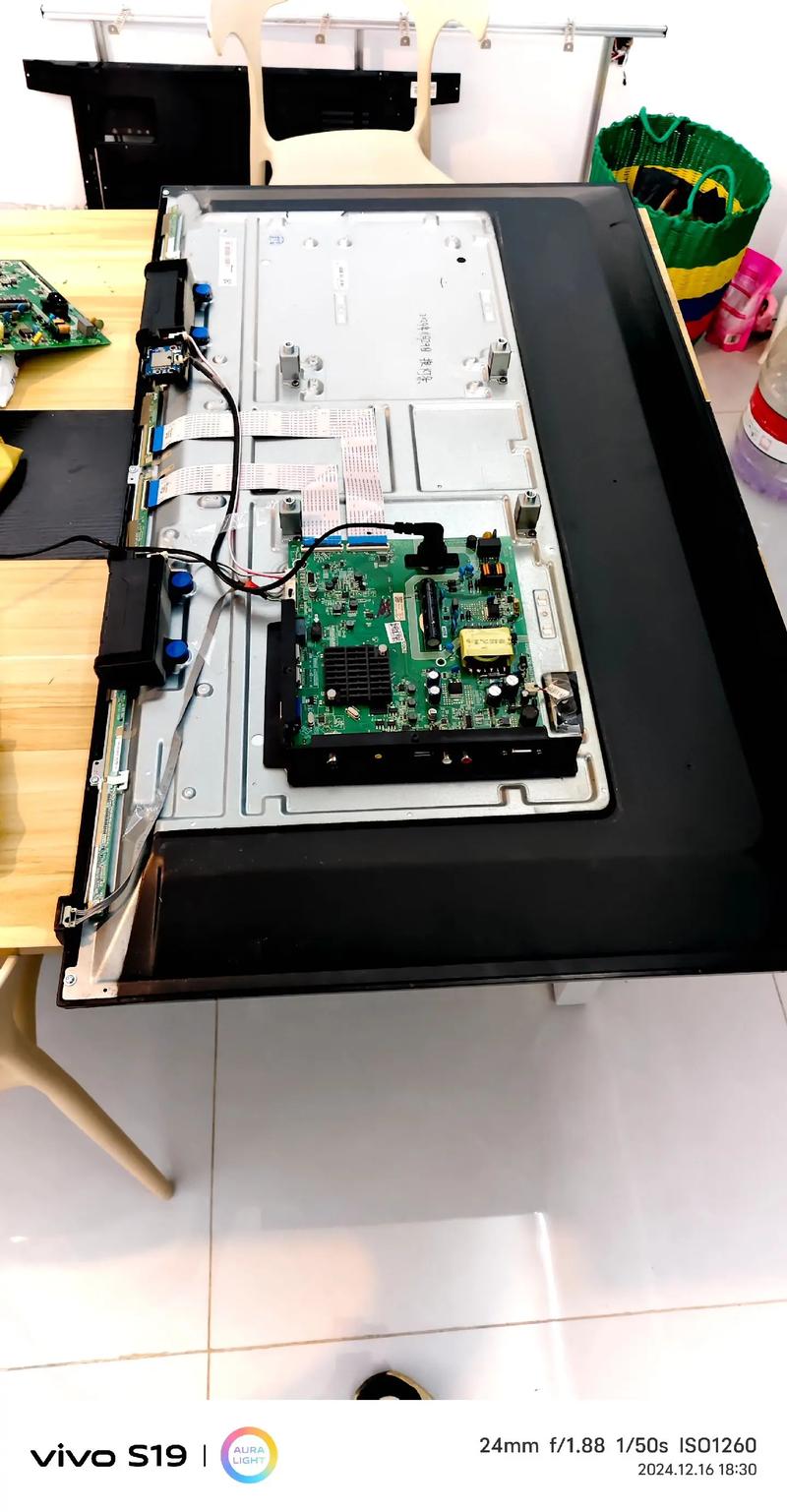

1. 观察保险丝：打开电视机的后盖，找到电源板上的保险丝，它通常位于交流输入端，是一个玻璃管或陶瓷管。
   • 保险丝完好：说明后级电路没有发生严重的短路性故障，问题可能出在开关电源的启动电路或负载电路，这需要进入下一步的电压测量。
   • 保险丝熔断：说明电路中存在严重的短路故障。此时严禁直接更换保险丝通电！ 必须先找到短路点，否则会烧毁新换的保险丝和更多元件。

第三步：保险丝熔断的故障排查

如果保险丝熔断,重点检查以下可能导致短路的元件：

1. 桥式整流堆：用万用表的二极管档测量交流输入端（两脚）和直流输出端（两脚）之间的正反向电阻，正常时，正向应有一定阻值（约几百欧），反向应为无穷大，如果正反向电阻都很小或为零，说明整流堆已击穿短路。
2. 主滤波电容（大电解电容）：测量其两脚之间是否短路，如果短路，需要更换。
3. 开关管：这是最常见的短路元件，用万用表的二极管档测量开关管D、S极之间，以及G、S极之间是否短路，如果D-S极击穿短路，需要更换，更换时，请务必检查与开关管相连的电阻（如启动电阻、限流电阻），这些电阻在开关管击穿时常常会一同烧毁。
4. PFC电路（如果该机型有）：一些较新的机型有PFC（功率因数校正）电路，其开关管和MOS管也是短路的高发区。
5. 市电输入电路：检查互感滤波器、消磁电阻（热敏电阻）是否短路，消磁电阻在冷态时阻值很小（约十几到几十欧），通电后会迅速增大到几十千欧，如果一直很小，说明已损坏。

处理方法：找到并更换所有损坏的短路元件后，再仔细检查一遍相关电路，确认没有其他问题后，可以换上一个同规格的保险丝进行通电测试（最好在主滤波电容两端并联一个同功率的灯泡做假负载，以防再次短路烧毁元件）。

第四步：保险丝完好的故障排查

如果保险丝完好,说明后级电路基本没有短路，问题在于开关电源没有“启动”或“振荡”。

1. 测量300V电压：通电（此时手不要离开电源插头，做好随时断电的准备），用万用表直流电压档，测量主滤波电容两端的电压。
   • 有约300V电压：说明整流滤波电路工作正常，问题出在开关电源的启动或振荡电路。
   • 没有300V电压：说明问题在300V形成之前的电路。

情况A：没有300V电压

检查从保险丝之后到主滤波电容之间的电路：

• 限流电阻/热敏电阻：在交流输入端和整流堆之间，通常会串联一个很大的功率电阻（水泥电阻）或一个NTC热敏电阻，这个电阻容易因电流过大而烧断开路，用万用表测量其阻值，正常时应很小（几欧到几十欧），如果无穷大，则已损坏，需要更换。

情况B：有300V电压，但电源不启动

这是最常见的情况,说明300V高压已经加到了开关电源的“心脏”，但心脏没有跳动起来，故障点集中在以下几处：

1. 启动电路：开关管需要先获得一个微小的启动电流才能开始工作，这个电流通常由一个或几个高阻值的启动电阻（从300V电压端连接到PWM控制器的VCC供电脚）提供。

   • 检查启动电阻：用万用表测量启动电阻的阻值，这些电阻的功率很小，容易开路或阻值变大，如果损坏，更换后电源很可能就启动了。

2. PWM控制器（电源厚膜IC）：这是开关电源的“大脑”，常见的型号有TEA2260/TEA2261、KA5Q1265RF、STR-W6553/6554等（具体型号需根据您的电源板实物确认）。

   • 检查VCC供电脚：PWM控制器需要工作电压才能驱动开关管，这个电压在启动时由启动电阻提供，正常工作后则由开关变压器上的一个辅助绕组经整流、滤波后提供，测量VCC脚对地电压，正常时应在启动瞬间有微弱电压，然后稳定在某个值（如12V-20V），如果一直为0V，说明启动电路或VCC供电电路有问题。
   • 检查控制器本身：如果VCC电压正常，但电源依然不振荡，很可能是PWM控制器内部损坏。这是最可能需要更换的元件之一，更换时注意引脚对位和焊接。

3. 反馈电路：为了稳定输出电压，开关电源有一个稳压反馈电路，它通过光电耦合器（光耦）和误差取样放大器（通常在副电源或待机电源部分）来检测输出电压，并控制PWM控制器，从而调整开关管的导通时间。

   • 检查光耦：光耦是反馈电路的核心，测量其内部发光二极管和光敏三极管是否损坏，可以用万用表二极管档测发光二极管的正反向特性，再用电阻档测光敏三极管的c-e极在受光和不受光状态下阻值的变化。
   • 检查误差取样电路：这部分通常由一个精密稳压源（如TL431）和一些分压电阻组成，检查TL431是否损坏，其外围电阻是否变值。

4. 保护电路：电视机有过压、过流、过热等多种保护电路，如果保护电路误动作，也会强制关闭PWM控制器，导致电源不启动。

   • 常见保护点：检查开关管的S极源极电阻（电流取样电阻），开关变压器的初级绕组或次级绕组的并联的尖峰吸收电路（由RC或RCD组成）等，这些元件损坏或参数变化都可能触发保护。

第五步：关键电压测量点总结
