康佳LED40F1200AF高压板故障如何检修？

在目前的液晶电视中,“高压板”这个部件已经非常罕见了，它被更先进、更集成的 “LED驱动板” 或 “背光电源板” 所取代。

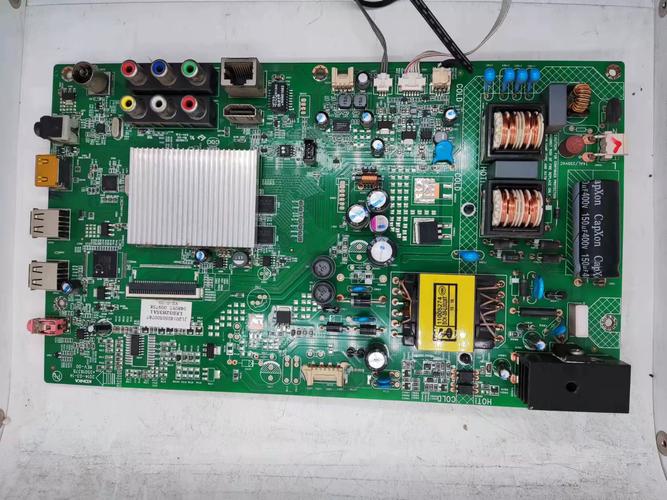

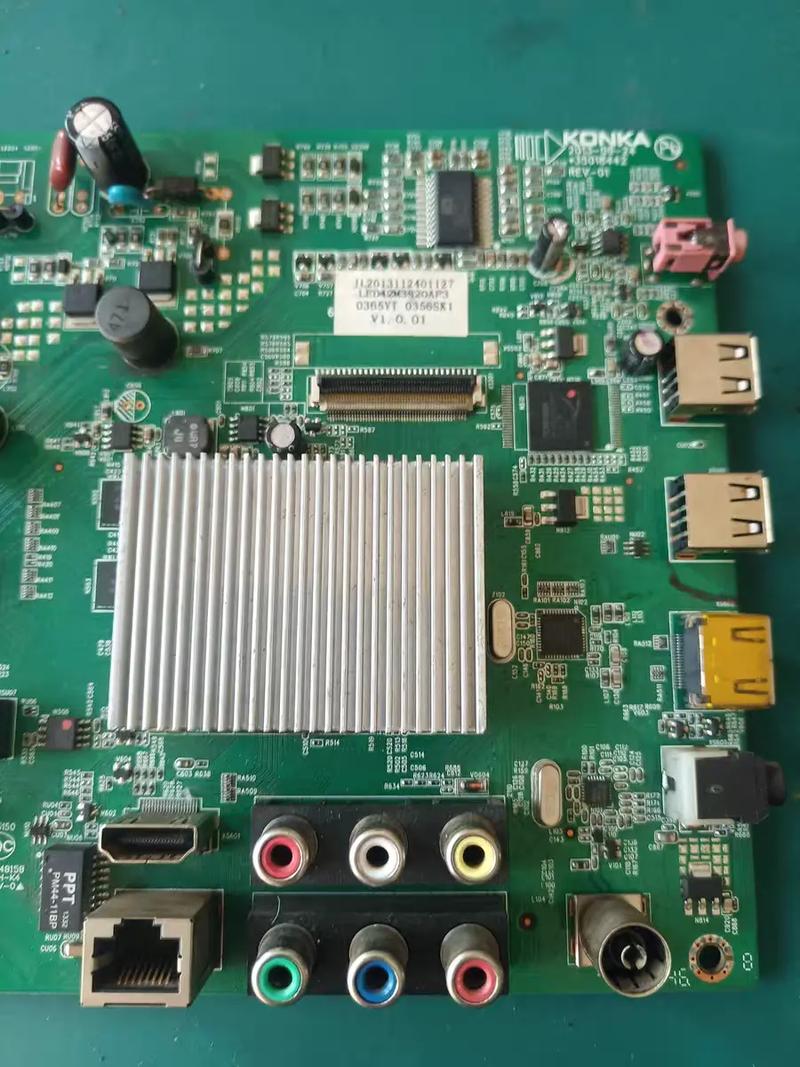

您所说的“高压板”，在康佳LED40F1200AF这款电视上，指的应该就是它的LED背光驱动板，这块板子的作用是：将主板送来的低压直流电（通常是12V或24V），通过升压和变换，变成高电压的交流电，去点亮屏幕后面的LED灯珠，从而让我们能看到图像。

故障现象判断

当LED驱动板出现故障时,电视通常会有以下几种典型现象，可以帮助您初步判断问题所在：

1. “黑屏”但伴音正常： 这是最常见的现象，开机后，您能听到电视的声音，但屏幕是黑的，用手电筒贴近屏幕仔细观察，能看到非常暗淡、模糊的图像，这说明主板和屏幕逻辑板都在工作，只是背光没有点亮。
2. 屏幕出现一条或多条竖线、横线，或部分区域不亮： 这通常是驱动板上的输出电路部分损坏，导致对应的LED灯串没有工作。
3. 开机瞬间屏幕闪一下就黑了，但伴音继续： 这可能是驱动板存在短路或保护电路故障，一通电检测到异常就立即进入保护状态。
4. 屏幕有闪烁、抖动或颜色异常： 这可能是驱动板输出的电流或电压不稳定，导致LED灯珠工作不正常。
5. 完全无反应，指示灯不亮，伴音也没有： 这种情况不一定是驱动板的问题，也可能是电源板故障，导致根本没有电压供给驱动板。

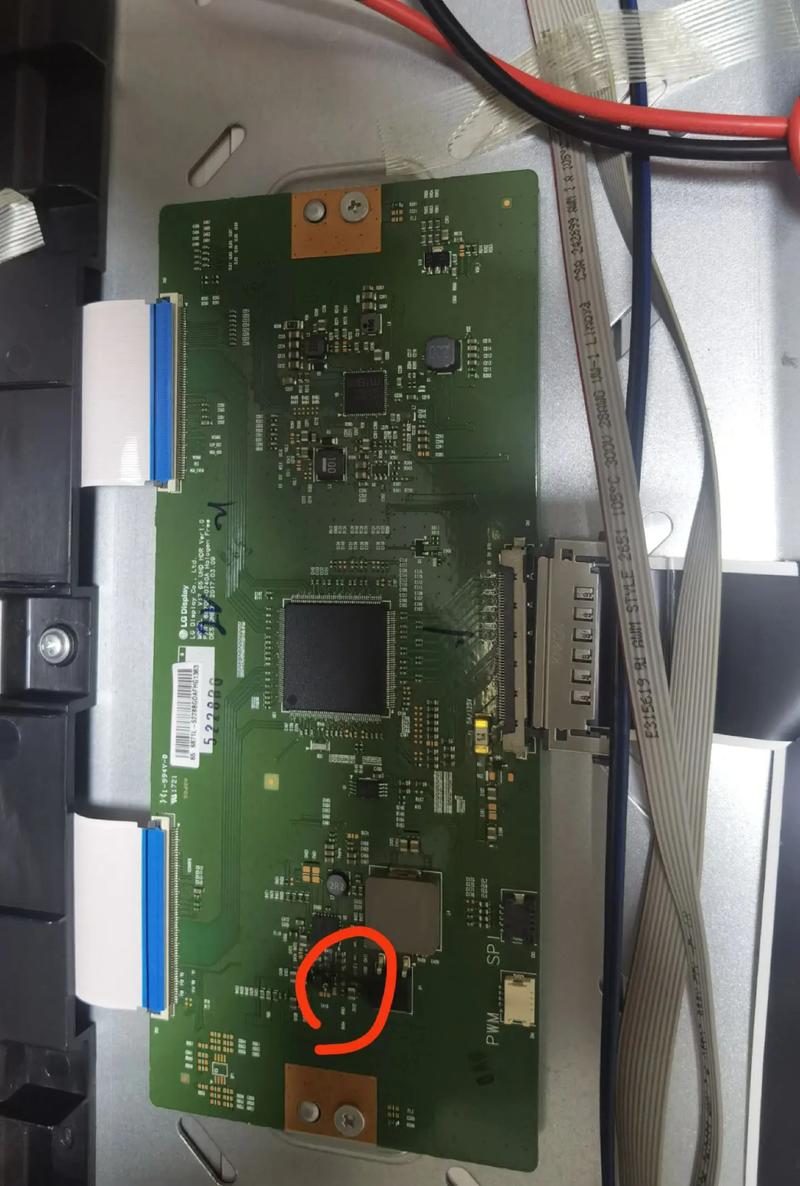

注意： 在维修前，请务必先排除其他可能性。“黑屏伴音正常”最典型的故障其实是屏幕（面板）本身损坏，也就是我们常说的“屏线问题”或“屏坏”，准确判断是驱动板问题还是屏幕问题至关重要。

故障原因分析

LED驱动板故障的原因通常有以下几种：

1. 电源输入问题： 主板提供给驱动板的供电电压（如12V）异常或中断。
2. 控制信号问题： 主板送给驱动板的开关机控制信号（通常是高/低电平）或亮度调节信号（PWM信号）异常。
3. 驱动板自身元件损坏： 这是核心原因。
   • 保险丝熔断： 这是最常见的初级故障，通常是由于后级电路（如MOS管、升压变压器）短路导致电流过大而烧毁。
   • MOS管击穿短路： MOS管是升压电路的核心，工作在高电压大电流下，是易损件，击穿短路是导致保险丝熔断的直接原因。
   • 升压变压器损坏： 变压器内部短路或开路，无法完成升压功能。
   • 驱动IC损坏： 产生PWM信号来控制MOS管的芯片损坏。
   • 电容失效： 滤波电容、电解电容因过热或老化而失效、鼓包，导致供电不稳。
   • 稳压反馈电路问题： 电路中负责检测输出电压并反馈给驱动IC的电阻、电容或光耦损坏，导致输出电压失控。
4. 输出连接问题： 驱动板到屏幕的排线松动、氧化或接触不良。

检修步骤与安全须知

⚠️ 安全警告：LED驱动板输出的是 高压交流电 ，即使断电后，大容量的电容中仍然储存有致命的电荷！在检修前，必须对板子上的大电容进行放电操作，否则有触电危险！

检修步骤：

第一步：初步判断（不开机壳）

• 现象： 黑屏伴音正常。
• 方法： 在黑暗环境下，打开电视，用手电筒以45度角照射屏幕，如果能看到清晰的图像，则99%是屏幕或屏线问题，可以基本排除驱动板故障，如果什么都看不到，才需要考虑驱动板问题。

第二步：准备工具与安全

• 工具：万用表（必备）、电烙铁、焊锡、吸锡器、镊子、螺丝刀。
• 安全： 准备好一个大功率电阻（如5W/1kΩ）或带灯泡的放电棒，用于给驱动板上的大电容放电。

第三步：通电测量关键电压

• 断开驱动板与屏幕的连接排线。 这一步非常重要，可以排除屏幕短路对驱动板的影响，并防止在测量时损坏屏幕。
• 给电视通电（此时屏幕不亮是正常的）。
• 用万用表测量驱动板上的电源输入端（通常是12V或24V），看电压是否正常且稳定。
• 测量开关机控制端（EN或ON/OFF），看电压是否在开机后从低电平变为高电平（或反之，取决于设计）。
• 测量亮度调节端（DIM或PWM），看是否有脉冲信号。

第四步：排查保险丝

• 断开电源,对电容放电后，取下驱动板。
• 观察板子上的保险丝（通常是一个或几个小圆柱形或贴片元件）。
  • 如果保险丝熔断： 说明后级电路存在严重短路，此时绝对不能直接更换新保险丝就通电！必须继续排查短路点。
  • 如果保险丝完好： 说明后级电路没有硬性短路，故障可能在其他部分。

第五步：排查MOS管和升压变压器

• 测量MOS管： 用万用表的二极管档测量MOS管的三个引脚之间是否击穿短路，如果D极（漏极）和S极（源极）之间，或G极（栅极）和D/S极之间短路，则MOS管损坏。
• 测量升压变压器： 变压器初级和次级线圈通常直流电阻很小（几欧姆到几十欧姆），如果测量到无穷大或阻值异常，说明变压器损坏。

第六步：检查电容和驱动IC

• 目视检查： 仔细观察所有电容，看是否有鼓包、漏液、顶部不平的现象。
• 测量电容： 对可疑电容进行测量或更换。
• 测量驱动IC： 如果以上都正常，可能是驱动IC损坏，测量其供电脚和输出脚的电压是否正常，这需要参考图纸或经验，难度较高。

维修方案

1. 简单维修：

   • 如果只是排线松动或接触不良，重新插拔或清洁排线接口即可。
   • 如果是某个电容鼓包，更换同型号、同规格的新电容。

2. 元件级维修：

   • 更换保险丝： 找到同规格的保险丝（注意电流和尺寸），更换前必须确认短路点已排除。
   • 更换MOS管： 找到同型号或参数兼容的MOS管更换。
   • 更换升压变压器： 找到同型号的变压器更换。
   • 更换驱动IC： 这需要较高的焊接技巧，最好找有经验的人操作。

3. 整体更换（最推荐）：

   • 对于普通用户来说,元件级维修难度大、风险高，且需要专业工具。
   • 最省心、最可靠的方法是直接更换整个LED驱动板。
   • 如何购买：
     • 在淘宝、京东等电商平台搜索“康佳 LED40F1200AF LED驱动板”或“康佳 40F1200AF 背光电源板”，通常能找到同型号的替换板。
     • 购买时,务必向卖家确认型号、接口和供电电压是否完全一致，最好能提供清晰的板子照片或标签号。
     • 价格通常在几十元到一百多元不等,远低于换屏或请师傅上门维修的费用。

对于康佳LED40F1200AF的“高压板”（LED驱动板）故障：

1. 首要任务是区分是驱动板问题还是屏幕问题，通过手电筒照射法。
2. 安全第一，维修前务必对高压电容放电。
3. 最推荐的维修方式是整体更换驱动板，简单、快捷、可靠。
4. 如果您有电子维修基础和工具,可以尝试更换保险丝、MOS管、电容等易损件进行修复。
5. 如果完全没有经验,建议不要强行维修，以免造成更大损坏，可以考虑联系专业维修人员或直接更换新板。
