重要提示：安全第一！

在开始任何操作之前,请务必阅读并遵守以下安全须知：

（图片来源网络，侵删）

断电是前提： 拔掉电视的电源插头，并等待至少10-15分钟，让电视内部的高压电容充分放电，这是防止触电最关键的一步。
防静电： 人体静电可能会损坏电视的精密电子元件，在操作前，请触摸一下金属水管或接地物体，释放自身静电。
佩戴防护： 建议佩戴绝缘手套和护目镜，以防意外。
谨慎拆解： 电视外壳通常由卡扣和螺丝固定，暴力拆解会损坏外壳或内部线路，请准备好合适的工具（如塑料撬棒、十字螺丝刀）。
记录与拍照： 在拆卸过程中，对每个步骤、每个连接线、螺丝的位置进行拍照或记录，方便后续还原。

第一步：初步判断——确定故障类型

电视背光问题通常表现为以下几种情况,这能帮助我们大致判断问题所在。

现象A：完全黑屏，但图像有声音

判断： 这是最典型的灯条故障现象，因为图像信号正常（有声音），但屏幕没有任何光，说明背光系统没有工作。
可能原因：
1. 电源板故障,没有为背光板提供供电。
2. 主板故障，没有发出背光开启指令。
3. 背光板（也称LED驱动板、Inverter Board）故障。
4. 灯条本身故障（开路、短路）。

现象B：屏幕局部区域发暗、发红或出现光带

判断： 这是灯条本身故障的最直接证据，说明部分LED灯珠或其供电回路已经损坏。
可能原因：
1. 灯条上的某个或某几个LED灯珠烧毁（开路）。
2. 灯条上的电阻、电容等元件损坏。
3. 灯条排线接触不良或断裂。

现象C：屏幕亮度不均，或出现“水波纹”闪烁

判断： 这通常与背光板的供电稳定性或灯条的匹配性有关。
可能原因：
1. 背光板驱动能力下降,供电不稳。
2. 灯条老化,参数发生变化，与背光板不匹配。
3. 连接灯条和背光板的排线接触不良。

现象D：开机瞬间屏幕亮一下，然后立即熄灭

判断： 这是背板保护电路启动的典型表现，电视检测到背光回路存在严重短路，于是立即切断电源以保护其他元件。
可能原因：
1. 灯条存在严重短路（多个LED灯珠被击穿短路）。
2. 背光板上的输出电容或驱动IC损坏。

第二步：定位故障源——由简到繁的排查流程

根据初步判断,我们可以按照以下流程来定位具体是哪个部件出了问题。

检查电源板输出

工具： 万用表。
方法：

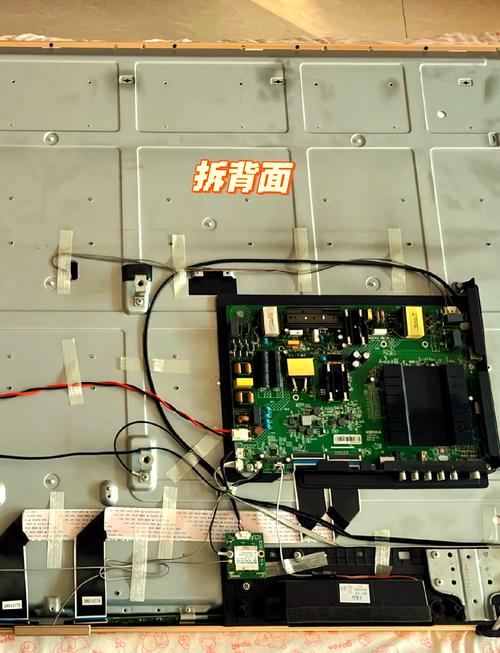

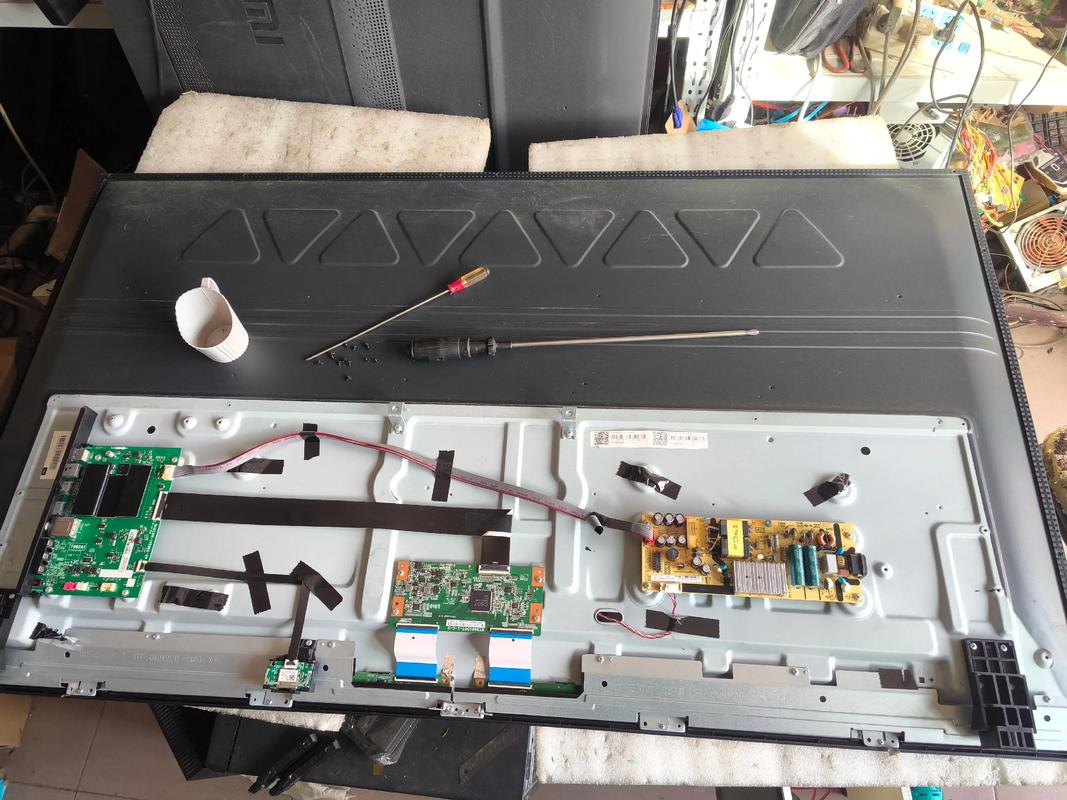

1. 拆开电视后盖,找到电源板和背光板。
2. 找到电源板通往背光板的输出排线（通常标记为 VO, ON/OFF, ADJ 等字样，VO 是电压输出）。
3. 在通电状态下（极其小心！），用万用表的直流电压档测量 VO 端是否有正常的电压输出，这个电压通常在几十到一百多伏特不等，具体数值请查阅电视型号的维修手册或在网上搜索。
4. VO 电压为0或远低于正常值，说明问题很可能在电源板，电源板没有为背光供电。
- 有正常电压： 电源板工作正常，问题出在主板、背光板或灯条，继续下一步。
- 无电压或电压异常： 电源板故障或主板没有给出开机信号，可以尝试短接电源板上的 ON/OFF 引脚（参考主板手册），如果电压恢复，则是主板问题；如果依然没有，则是电源板故障。

检查主板信号

工具： 万用表（测电压）或示波器（更专业）。
方法：
1. 找到主板通往背光板的信号排线。
2. 在通电状态下，测量背光板上的 ON/OFF 或 BL-ON 引脚是否有高电平信号（通常是3.3V或5V），这个信号是主板命令背光板“开始工作”的开关。
3. 可以测量 PWM 或 DIM 引脚，这个信号控制背光的亮度，正常工作时会有一个跳变的电压。
- 有正常信号： 主板工作正常，问题出在背光板或灯条，继续下一步。
- 无信号或信号异常： 主板故障，没有正确发出背光控制指令。

检查背光板和灯条（核心步骤）

这是最关键也最复杂的一步,我们需要判断是背光板坏了，还是灯条坏了。

方法： “断开法”或“替换法”，这是判断背光板和灯条故障的黄金法则。
1. 断开所有灯条： 背光板通常通过几根排线连接到屏幕边缘的灯条上，将所有连接到灯条的排线从背光板上拔下来。
2. 通电测试： 再次强调，操作时务必注意安全！ 重新通电，测量背光板上的 VO 输出电压。
  - VO 电压恢复正常了： 恭喜你！问题100%出在灯条上，因为灯条存在短路，导致背光板的保护电路启动，电压被拉低，现在拔下的排线中，哪一根导致了短路，哪一根对应的灯条就是故障源。
  - VO 电压依然为0或异常： 那么问题就在背光板本身，背光板内部的驱动IC、电容、 MOS管等元件损坏。

第三步：具体部件的维修方法

定位到故障部件后,就可以进行针对性维修了。

（图片来源网络，侵删）

维修A：灯条故障

灯条故障是最常见的,维修也相对简单。

确认故障灯条：
- 如果背光板在断开所有灯条后电压恢复正常,可以逐一插回灯条排线，每插回一根就通电测量一次 VO 电压。
- 当插回某根排线后,VO 电压立刻降为0，这根排线对应的灯条就是故障灯条。
维修方法：

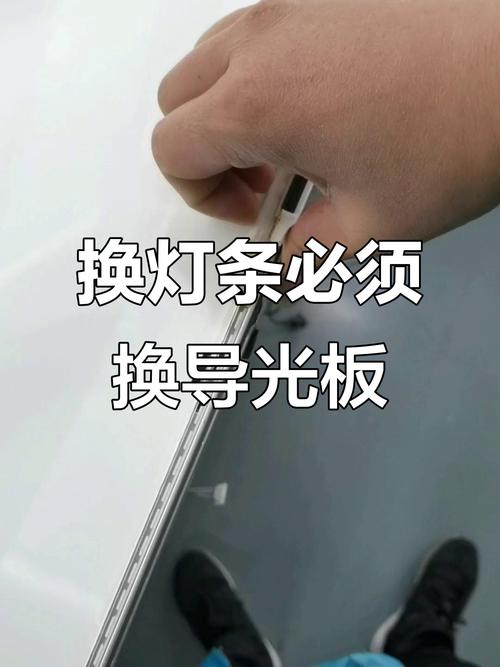

- 更换灯条（推荐）
  （图片来源网络，侵删）
  - 这是最简单、最可靠的方法，在网上根据电视型号搜索“LED灯条”或“背光条”，通常可以找到匹配的替换品，价格不贵，几十到一百多元。
  - 更换时,注意灯条的长度、灯珠数量、接口类型（通常是2针、4针或6针）必须与原装灯条一致。
- 维修灯条（适合动手能力强的用户）
  - 工具： 万用表、电烙铁、焊锡、助焊剂、热缩管。
  - 步骤： a. 找到故障灯条，仔细检查，常见问题是某个LED灯珠不亮（开路）或灯珠被击穿（短路）。 b. 用万用表的二极管档或电阻档，沿电路板逐一测量每个LED灯珠，正常的LED灯珠应该有正向压降（约2-4V）和反向高阻值，如果某个灯珠正反向都导通（短路）或正反向都无穷大（开路），它就是坏的。 c. 更换损坏的灯珠：
    - 用电烙铁将损坏的灯珠焊下。
    - 找到同型号的LED灯珠（可以从报废的灯条上拆，或购买散装的）。
    - 将新灯珠焊回原位,注意正负极（通常灯板上会有“+”和“-”标记）。 d. 修复断路： 如果是铜箔线路断裂，可以用焊锡连接起来。 e. 修复短路： 如果是某个电阻或电容损坏，同样进行更换。

维修B：背光板故障

背光板维修难度较高,需要一定的电子知识和焊接技巧。

常见故障点：
- 电解电容鼓包或漏液： 这是最常见的通病，背光板上靠近输出的大体积电容最容易出问题，观察电容顶部是否鼓起，或底部是否有油状液体渗出。
- 驱动IC（集成电路）损坏： 驱动IC是背光板的“大脑”，损坏后会导致无输出。
- MOS管（场效应管）击穿： MOS管负责大电流的开关，如果被击穿，会导致电源短路。
- 保险丝熔断： 如果是保险丝熔断，说明电路中存在严重短路，需要先排查短路点。
维修方法：
- 更换损坏元件：
  - 对于鼓包的电容、损坏的IC或MOS管，可以直接更换同型号的元件。
  - 更换时,注意焊接质量，避免虚焊或短路。
- 寻求专业维修： 如果您不熟悉电路板维修，或者测量不出具体是哪个元件损坏，建议将背光板送到专业的电子维修店进行维修，他们有专业的设备和技术，通常能快速解决问题。
- 更换整个背光板： 如果维修成本过高，也可以在网上购买同型号的背光板进行整体替换，这比维修主板或电源板要简单。

故障排查流程图

graph TD
    A[电视出现背光问题] --> B{现象判断};
    B -->|完全黑屏有声音| C[检查电源板VO电压];
    B -->|局部发暗/光带| D[基本锁定灯条故障];
    B -->|亮一下就灭| E[基本锁定灯条短路];
    B -->|亮度不均| F[检查背光供电和灯条];
    C --> G{VO电压正常?};
    G -->|是| H[检查主板ON/OFF信号];
    G -->|否| I[电源板故障];
    H --> J{信号正常?};
    J -->|是| K[断开所有灯条，再测VO电压];
    J -->|否| L[主板故障];
    K --> M{VO电压恢复?};
    M -->|是| N[故障在灯条];
    M -->|否| O[故障在背光板];
    N --> P[维修或更换灯条];
    O --> Q[维修或更换背光板];
    D --> P;
    E --> P;
    F --> K;

希望这份详细的指南能帮助您成功诊断和维修您的LED电视,如果遇到无法解决的问题，尤其是涉及主板和电源板时，强烈建议寻求专业维修人员的帮助，以免造成更大的损失。
