TCL L24E09电视故障维修实例，问题出在哪？

重要提示：安全第一！

在进行任何维修之前,请务必注意：

1. 断电操作：拔下电视电源线，并等待几分钟，让内部高压电容充分放电。
2. 防静电：佩戴防静电手环，避免静电损坏敏感的电路板。
3. 专业能力：如果您不具备电子维修基础，强烈建议寻求专业维修人员的帮助，强行拆解可能导致二次损坏或安全风险。

维修实例一：开机三无，指示灯不亮

故障现象描述： 电视完全没反应，按遥控器或机身电源键，屏幕黑屏，没有任何图像和声音，电源指示灯也完全不亮。

故障分析思路： 这是最严重的故障，通常意味着电源部分完全没有工作，电源指示灯不亮，说明主电源板没有得到供电或电源板本身损坏。

可能原因及排查步骤：

1. 外部供电问题（最常见）：

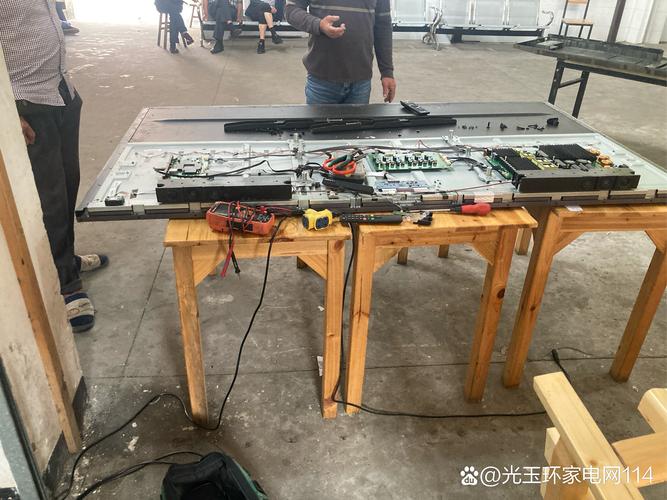

   （图片来源网络，侵删）
   • 检查电源线：确认电源线是否牢固地插在电视和墙上插座中，可以换一个插座试试。
   • 检查电源适配器：这款电视可能使用外置电源适配器（俗称“电源块”），检查适配器是否发热、有无破损，可以找一个同规格的适配器替换测试，这是最快捷的判断方法，如果换了新适配器电视能开机，则原适配器损坏。

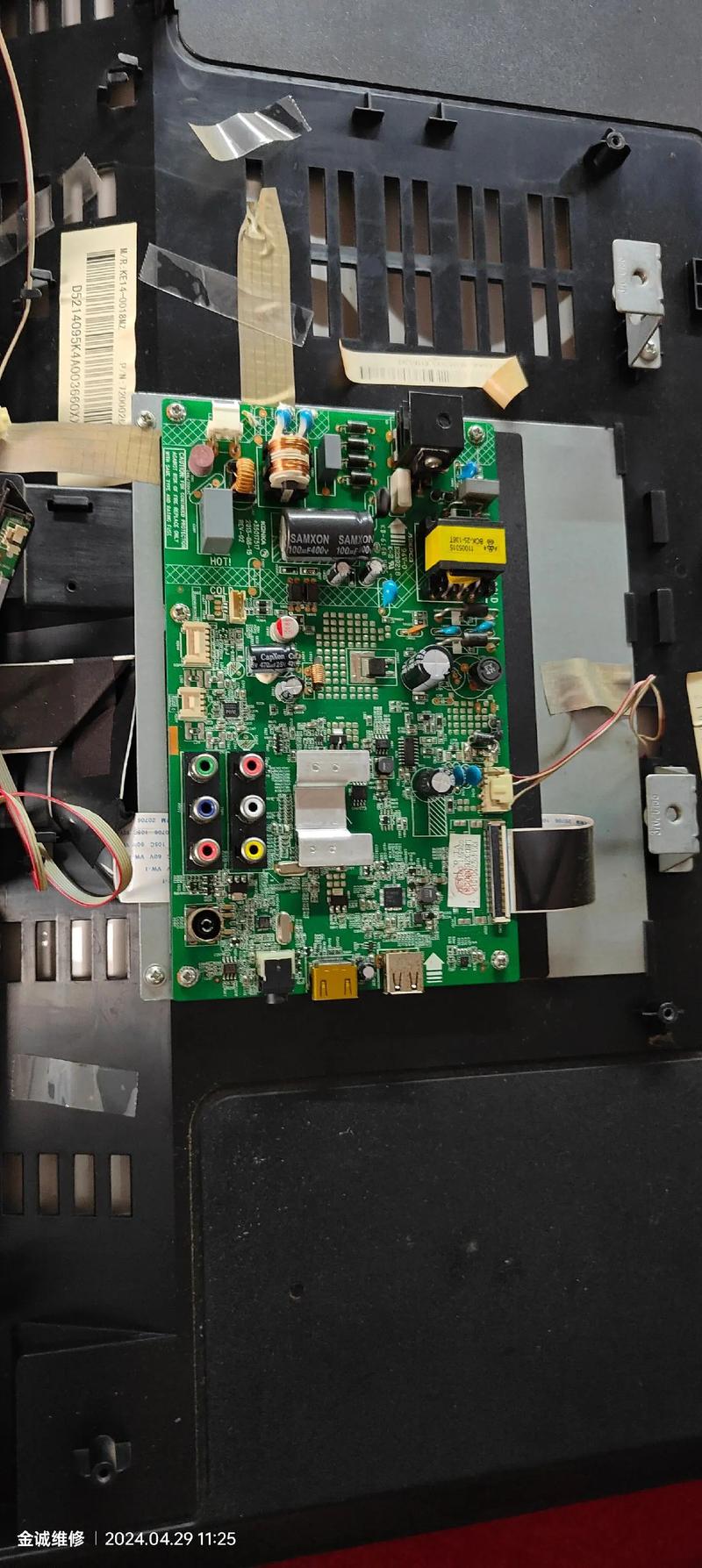

2. 内部电源板故障（外置适配器正常的情况下）：

   • 如果确认是内置电源板（电源板在电视内部），则问题出在电源板上。
   • 保险丝熔断：打开电视后盖，找到电源板，观察保险丝（通常是一个小玻璃管或绿色/棕色元件）是否发黑或熔断，如果保险丝熔断，说明电源板有严重的短路故障，不能直接只换保险丝，必须找到短路点（如整流桥、开关管、PFC电路等击穿），否则换上新保险丝会再次熔断。
   • 副电源电路故障：电源板上有两个部分，一个是为主板供电的“副电源”，负责开机和待机，另一个是为背光板供电的“主电源”（PFC和高压输出电路），如果副电源不工作，整个电视就无法启动，常见故障点是副电源的开关变压器、IC（如VIPer12A/22A等）、启动电阻等。
   • 检查输出电压：用万用表测量电源板输出到主板的各路电压（如+5V Standby，+12V，+24V等）是否正常，如果完全没有输出，基本可以确定是电源板故障。

维修实例总结： 一台TCL L24E09，开机三无，指示灯不亮，维修人员检查后发现是外置电源适配器输出电压为0V，更换一个同规格的12V/2A电源适配器后，电视恢复正常。外置电源适配器损坏。

维修实例二：开机三无，但指示灯亮

故障现象描述： 电视电源指示灯亮（通常是红色或橙色），但按遥控器或电源键后，指示灯颜色不变或变为绿色，但屏幕依然是黑的，没有图像和声音。

故障分析思路： 电源指示灯亮，说明电源板的“副电源”部分工作正常，为控制系统提供了+5V的待机电压，但无法开机，说明开机指令的发送或执行出了问题，这通常涉及主板和电源板的通讯。

可能原因及排查步骤：

1. 遥控器和按键板故障：

   • 遥控器：用手机摄像头对准遥控器红外发射头，按一下，看是否有红外光闪出，如果没有，可能是遥控器电池没电或损坏，可以尝试用手机APP遥控器测试。
   • 按键板：电视机身的开机键，如果按键板与主板的排线松动或按键板本身损坏，会导致开机信号无法送达主板，可以尝试重新插拔按键板排线，或者短接主板上的开机触发点（参考主板图纸）来判断。

2. 主板故障（最常见）：

   • 主板是电视的“大脑”，负责处理所有指令，主板损坏是导致“指示灯亮但无法开机”的主要原因。
   • CPU工作状态：主板需要+5V电压供电，CPU需要正常工作，可以测量主板上给CPU供电的电压是否稳定。
   • 晶振：主板上的晶振（通常是16MHz或24MHz）是CPU的“心跳”，如果晶振停振，CPU就无法工作，自然无法发出开机指令，可以用示波器观察晶振是否有波形，或者用万用表测电压（通常在1.5V-2.5V之间，但仅供参考）。
   • 存储器（IC）：存储电视程序的IC（通常是24CXX系列）损坏或程序丢失，也可能导致无法开机。
   • 主电源管理IC：主板负责向电源板发送“开机高电平”信号，以启动主电源，如果主板上的这部分电路损坏，就无法发送信号。

3. 电源板故障：

   虽然副电源正常,但负责响应主板开机信号的“主电源”部分可能损坏，主板发出了开机信号，但电源板无法响应，导致没有+12V或+24V电压输出给主板和背光板。

维修实例总结： 一台TCL L24E09，红灯亮，无法开机，维修人员首先排除遥控器和按键问题，测量主板+5V电压正常，测量电源板的+12V和+24V输出电压为0V，说明电源板未启动，测量主板送到电源板的开机信号（PS-ON）脚，电压为0V（应为高电平），进一步检查主板发现，为CPU供电的3V稳压IC损坏，导致CPU无法工作，无法发出开机指令，更换该IC后，PS-ON信号恢复正常，电源板启动，电视恢复正常。主板CPU供电电路损坏。

维修实例三：有图像，无声音

故障现象描述： 电视播放节目时，图像正常，但无论是内置扬声器还是外接耳机，都完全没有声音。

故障分析思路： 信号通路正常（因为有图像），但音频处理或功放部分出了问题。

可能原因及排查步骤：

1. 静音问题：

   • 检查是否误按了遥控器或电视上的静音键。
   • 进入电视的菜单设置，检查音量是否被调到最低，或者“静音”选项是否被开启。

2. 音频设置问题：

   检查“音频设置”中的“音频输出模式”是否被错误地设置为“耳机”或“线路输出”，导致内置扬声器被关闭。

3. 主板音频处理部分故障：

   • 主板上的音频解码芯片、音频切换电路或音频输出接口损坏。
   • 可以用信号注入法判断：从主板音频输出端（通常是几个小焊点）注入音频信号，如果扬声器有声音，说明主板之后的功放电路正常，问题出在主板音频处理部分。

4. 功放板故障（如果有独立功放板）：

   • 有些电视设计有独立的功放板,如果主板输出的音频信号正常，但功放板没有输出，则可能是功放板上的功放IC（如TDA系列）损坏，或为其供电的电路故障。
   • 功放IC最常见的故障是击穿短路，会导致电流过大，可能引起保护，可以测量功放IC的供电脚对地是否短路。

5. 扬声器本身故障：

   内置扬声器线脱落或扬声器音圈烧毁,这种情况比较少见，但可以测量扬声器的直流电阻来判断（通常为4Ω或8Ω）。

维修实例总结： 一台TCL L24E09，有图像无声音，进入菜单检查，音量和静音都正常，测量主板音频输出端有信号，但连接扬声器的排线插座的另一端无信号，拆开外壳发现，排线与主板的连接处因老化而断裂，重新插好并用热风枪加固后，声音恢复正常。音频排线接触不良。

维修实例四：屏幕亮，但图像扭曲、花屏或有竖线

故障现象描述： 电视能开机，背光亮，但图像显示异常，如出现彩色条纹、乱码、画面滚动或局部有固定的竖线/横线。

故障分析思路： 这通常是信号传输或显示处理环节的问题，与电源和背光关系不大。

可能原因及排查步骤：

1. 信号源或线缆问题：

   • 更换一个HDMI线或AV线试试。
   • 更换信号源（如换一个机顶盒）。
   • 进入电视的“工厂菜单”或“信号源设置”，看是否所有信号源都出现此问题，如果是，则问题在电视内部。

2. 主板逻辑板（T-CON板）故障：

   • 对于这款老式电视,图像处理逻辑通常集成在主板上的T-CON（Time Controller）电路部分。
   • LVDS排线：连接主板和屏幕的LVDS排线松动、氧化或损坏，这是导致花屏、竖线的最常见原因，可以重新插拔、清洁排线接口。
   • T-CON芯片/供电：主板上的T-CON供电电路不稳定，或T-CON芯片本身虚焊、损坏，可以尝试对T-CON芯片周围进行补焊。

3. 屏幕本身故障（物理损坏）：

   屏幕内部的驱动电路损坏,通常表现为固定的、无法消除的线条或色块，这种情况维修成本极高，通常建议直接更换屏幕。

维修实例总结： 一台TCL L24E09，开机后屏幕出现多条竖向彩色条纹，维修人员首先更换了HDMI线和信号源，故障依旧，拆开后盖，发现连接主板和屏幕的LVDS排线接口有轻微氧化，用酒精棉片清洁接口并重新插拔后，故障消失。LVDS排线接触不良。

希望这些详细的维修实例能对您有所帮助,对于老型号电视，排线接触不良、电容老化、电源适配器损坏是最常见的“通病”。
