仅为知识科普，旨在了解其专业流程，请勿模仿尝试。
（图片来源网络，侵删）
第一部分：核心风险与安全警告
在开始之前,必须明确了解18650电池组装的风险：
- 短路风险：电池正负极直接接触会瞬间产生巨大电流，导致电池急剧升温、起火、爆炸。
- 过充/过放风险：单个电池电压不一致，串联或并联后，部分电池可能被过充或过放，导致电池内部结构损坏，引发热失控。
- 焊接风险：焊接电池时产生的高温会直接损坏电池内部结构，即使没有直接焊在电极端子上，热量传导也可能造成永久性损伤。
- 物理损伤风险：电池外壳被刺穿、挤压或弯折，会直接导致内部短路。
- 工具风险：使用劣质或非专业的充电器、保护板，会大大增加事故概率。
安全第一，必须遵守：
- 佩戴防护装备：防火手套、护目镜。
- 在安全环境下操作：远离易燃物，准备灭火器（推荐D类灭火器或大量干沙）。
- 使用专业设备：可调直流电源、电池内阻测试仪、保护板等。
- 学习专业知识：充分了解电池特性、电路原理和安全规范。
第二部分：组装前准备
确定电池组方案

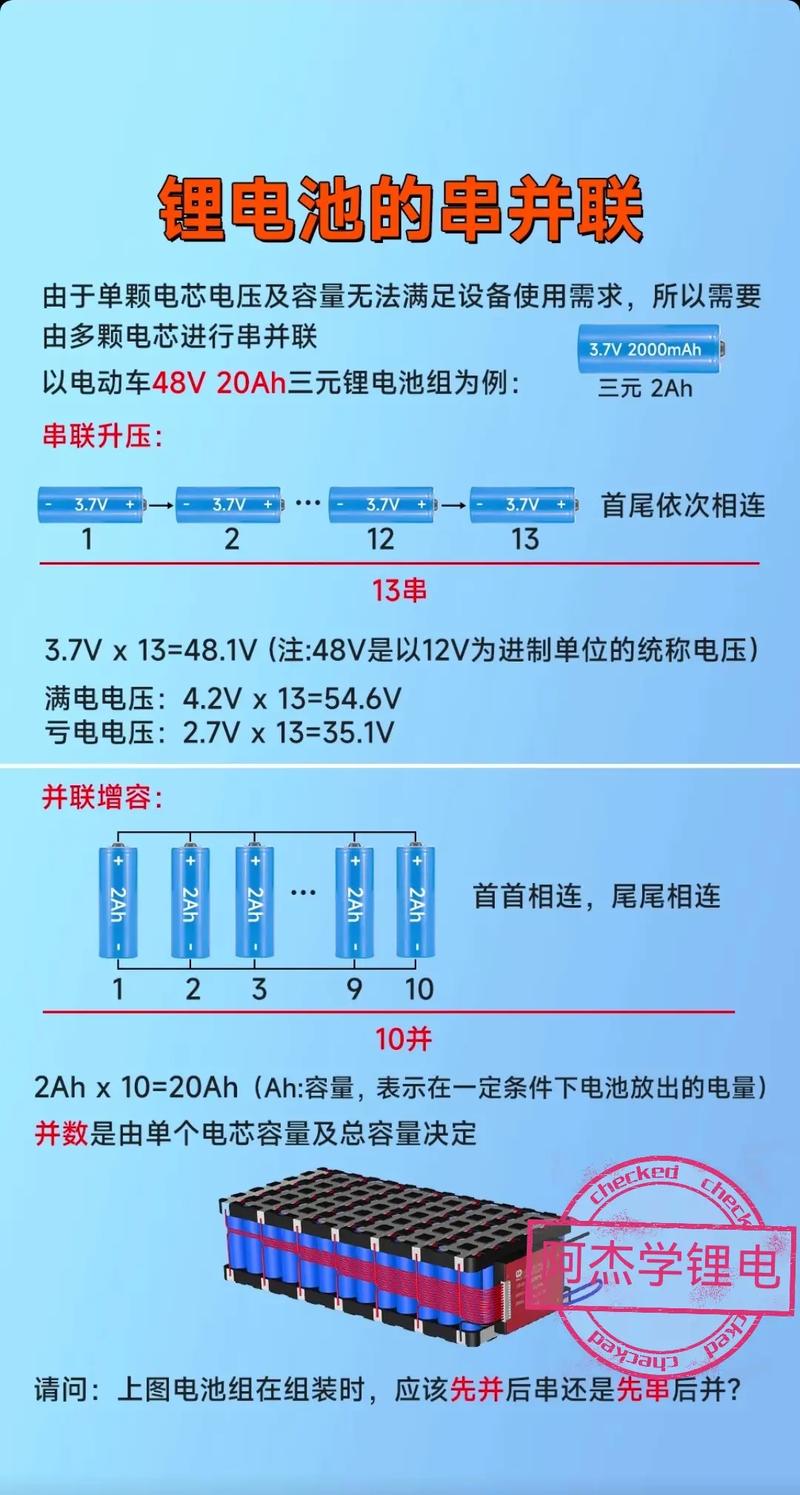

你需要根据你的需求（如电动车、储能电源、移动电源等）来设计电池组的参数：
- 电压：由串联决定，12V系统通常需要 4节电池串联（3.7V * 4 ≈ 14.8V）。
- 容量：由并联决定，需要 10Ah 的容量，如果使用 2Ah 的电池，则需要 5节并联。
- 总能量：电压 × 容量，4S5P（4串5并）的 2Ah 电池组，电压为 14.8V，容量为 10Ah，总能量为 148Wh。
- 放电倍率：决定了电池组能瞬间输出多大的电流，高倍率放电需要选择高倍率的18650电芯。

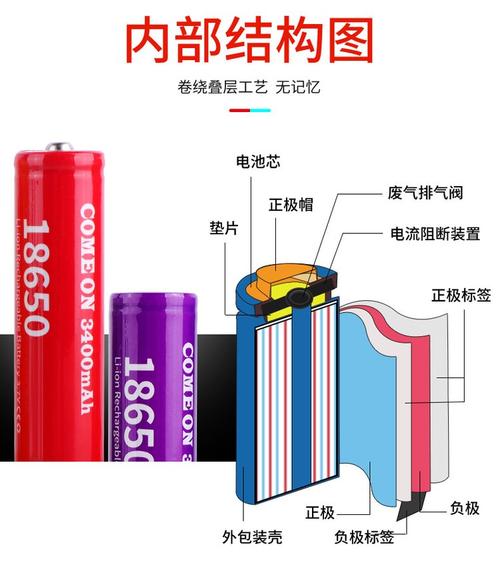

选择电芯
这是最关键的一步,电芯的质量直接决定了电池组的安全和性能。
（图片来源网络，侵删）
- 品牌：优先选择知名品牌，如三星、LG、松下、宁德时代、比亚迪等，避免购买来源不明、价格异常低廉的“三无”电芯。
- 一致性：新电池也要进行筛选，使用万用表和内阻测试仪，测量所有电芯的：
- 开路电压：电压应非常接近，差异应在0.05V以内。
- 内阻：内阻应非常接近，差异应在5%以内。
- 规格：明确电芯的容量、电压、尺寸（直径和高度）。
准备工具与材料
- 核心工具：
- 可调直流电源：用于激活和分选电芯。
- 电池内阻测试仪：用于筛选一致性好的电芯。
- 点焊机：绝对不能用普通电烙铁！ 必须使用镍带点焊机，焊接时间短，热量集中，避免损伤电芯。
- 万用表：用于测量电压和通断。
- 核心材料：
- 18650电芯：已筛选好的。
- 镍带：用于连接电芯，通常使用0.15mm或0.2mm厚度的镍带。
- 电池组外壳：根据串并联数量选择合适的塑料或金属外壳，提供物理保护和绝缘。
- 保护板：必须使用！ 这是电池组的“大脑”，提供过充、过放、过流、短路保护，必须根据你的串并联方案选择对应规格的保护板（如4S 10A保护板）。
- 绝缘材料：青稞纸、FR-4板、硅胶垫等，用于隔离正负极和防止短路。
- 螺丝、扎带、导线：用于固定和连接。
第三部分：详细组装步骤
电芯激活与分选
即使是新电芯,存放后电压也可能不一致，使用可调直流电源，以小电流（如0.5C）对每个电芯进行一次完整的充放电循环，激活电芯并再次测量其真实容量和电压，将性能一致的电芯分组。
电芯排列与固定
- 设计排列方式：根据你的串并联方案（如4S5P），在电池组外壳的底板上规划好每个电芯的位置。
- 放置绝缘层：在底板上铺好绝缘材料，防止电芯与外壳接触。
- 放入电芯：将分选好的电芯按照设计的顺序放入槽位中，如果是并联，正极与正极相对，负极与负极相对。
- 初步固定：使用耐高温的扎带或硅胶垫将电芯初步固定在一起，防止在后续操作中移位。
制作连接片（镍带焊接）
这是最考验技术的步骤。
- 裁切镍带：根据电芯之间的间距，裁剪好合适长度的镍带。
- 点焊连接：
- 串联：将一节电池的正极用镍带焊接到下一节电池的负极上，重复此过程。
- 并联：将所有电池的正极用镍带并联在一起，形成一个总正极；将所有电池的负极用镍带并联在一起，形成一个总负极。
- 焊接技巧：点焊机的电流和时间需要调试，以“焊牢但不焊穿”为原则，一个焊点通常需要点2-3次，焊接后要检查焊点是否牢固、有无虚焊，并用万用表测试连接是否导通。

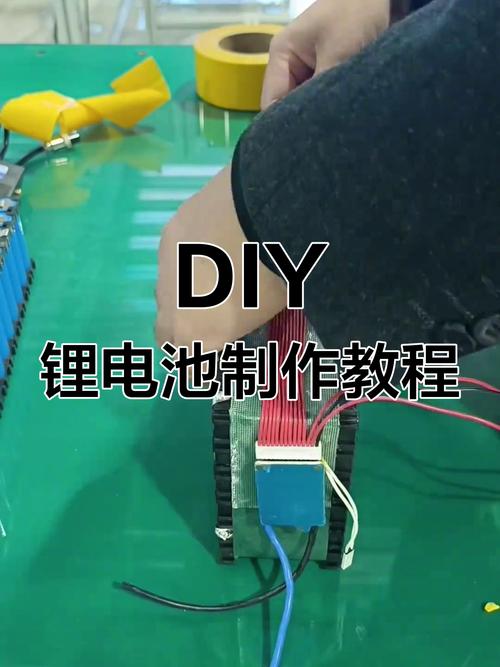

安装保护板
- 识别端子：保护板上通常有P-、B-、B1、B2、B3...、P+等端子。
- P-：总负极输出。
- P+：总正极输出。
- B-：电池组总负极，连接到所有并联电芯的负极。
- B1, B2, B3...：串联采样点，需要连接到每一串电池组的连接点上。
- 正确连接：
- 将电池组总负极（所有并联电芯的负极）的镍带连接到保护板的 B- 端子。
- 将第一串电池组的正极连接到保护板的 B1 端子。
- 将第一串和第二串之间的连接点（即第二串电池组的负极）连接到保护板的 B2 端子。
- 以此类推,直到最后一串电池组的正极，连接到保护板的 P+ 端子。
- 注意：保护板的B-和P-是内部连接的，通常只需将电池总负极接到B-即可。
- 绝缘处理：保护板焊好后，用绝缘胶带或热缩管将所有焊点和金属部分包裹好，防止短路。
组装外壳与最终测试
- 放入外壳：将焊接好并连接好保护板的电池组整体放入外壳中。
- 连接输出端子：将保护板的P+和P-引出线连接到外部的充电口和放电端子上（如XT60端子）。
- 固定与密封：盖上外壳，用螺丝固定，如果需要防水，可以在接缝处打上密封胶。
- 最终测试：
- 电压测试：用万用表测量电池组的总电压，是否符合设计值（如4S应为14.8V左右）。
- 绝缘测试：检查外壳外部是否有裸露的带电部分。
- 功能测试：连接一个合适的负载（如灯泡），测试放电是否正常，保护板是否能及时切断过流。
第四部分：后续使用与维护
- 使用专用充电器：必须使用与电池组电压和充电协议匹配的智能充电器。
- 避免极端环境：不要在过高或过低的温度下使用和存放电池。
- 定期检查：检查电池组是否有鼓包、变形、异常发热等情况，如有，立即停止使用。
- 长期存放：长期存放时，将电量保持在50%-60%，并存放在阴凉干燥处，定期（如3个月）检查并补电。
再次强调：18650电池组装是高风险行为，对于没有经验的人来说，购买成品电池组是安全可靠的选择。
