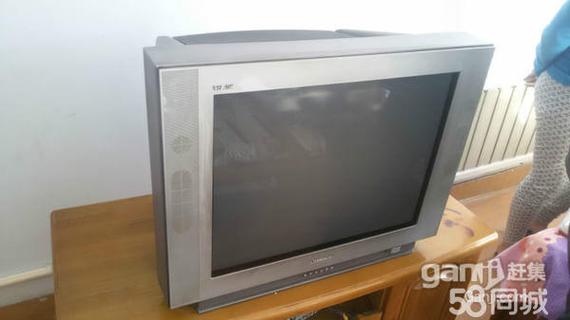

CHD29366是长虹一款非常流行的CRT(阴极射线管,俗称“大头管”)高清电视,其核心驱动电路是CHD-3机芯,行偏转线圈短路是该机芯一个比较典型的故障。

(图片来源网络,侵删)
核心故障现象:行电流剧增,保护电路动作
当行偏转线圈发生短路时,最核心的问题是行输出级的工作电流会急剧增大,这是因为行偏转线圈是行输出管的主要负载,其线圈匝间短路会大大减小线圈的阻抗,导致电流像开闸的洪水一样涌出。
为了保护昂贵的行输出管(FET)和行输出变压器(FBT/行包),电视机内置了完善的保护电路,你观察到的现象几乎都是由保护电路启动所导致的,而不是直接看到短路点本身。
具体现象通常表现为以下几种:
现象1:三无(无光栅、无图像、无声音),指示灯亮或闪烁
- 描述:这是最常见、最典型的现象,你按下电源键,电源指示灯会亮(常亮或闪烁),但屏幕一片漆黑,喇叭里没有任何声音。
- 原因分析:
- 开机后,CPU(微处理器)首先发出待机指令,电源部分启动,产生一个较低的+5V或+12V电压为CPU和遥控接收电路供电,所以指示灯能亮。
- 当CPU收到用户的开机指令后,会发出开机指令,要求电源启动主电压(通常是+B,如+135V)和行扫描电路的供电。
- 行扫描电路开始工作,但行偏转线圈一短路,行电流瞬间飙升。
- 过流保护电路(通常是通过检测行输出管FET的S极电阻上的电压降来判断)会立即检测到异常,并迅速切断对行扫描电路的供电。
- 由于行扫描电路不工作,就不会产生阳极高压、灯丝电压和视放电压,因此屏幕无光栅,伴音功放电路也因无工作电压而无声。
- 如果保护电路动作得非常快,可能会让CPU误判为故障,导致指示灯闪烁或进入保护状态,如果保护电路动作后,CPU复位,又会尝试开机,导致现象周而复始,表现为“指示灯闪烁,三无”。
现象2:开机瞬间“嘭”的一声,然后三无
- 描述:在按下电源键的瞬间,能听到机内发出类似保险丝熔断的“嘭”的一声,然后整机断电,指示灯也熄灭。
- 原因分析:
- 这是过流保护电路未能及时动作,或者短路电流实在太大,导致行输出管FET在几个毫秒内就被击穿穿通。
- FET被击穿后,相当于+B电压(如135V)直接通过FCE的D-S极对地短路,形成一个巨大的短路电流。
- 这个电流会瞬间烧断电源的初级保险丝,或者直接损坏电源开关管,导致整个电源保护性关闭。
- 这是一种比较严重的故障,通常伴随着行输出管、保险丝的物理损坏。
现象3:屏幕有高压“滋滋”声,但无光栅
- 描述:开机后,能听到机内或屏幕后部发出“滋滋”的高压放电声,但屏幕始终是黑的。
- 原因分析:
- 这说明行输出变压器(FBT)已经能产生一定的阳极高压,因为高压放电需要足够高的电压。
- 但由于行偏转线圈短路,行电流过大,导致行扫描电路工作在严重欠压或非线性状态。
- 行扫描电路无法正常工作,导致电子束无法在屏幕上进行正确的水平和垂直扫描,所以光栅无法形成。
- 这种情况相对少见,因为通常过流保护会先于高压建立动作。
为什么行偏转线圈会短路?
了解原因有助于判断和预防:

(图片来源网络,侵删)
- 受潮霉变:这是最常见的原因,CRT电视的尾部(管颈和锥体部分)是密封的,但如果密封胶老化或外壳有裂缝,湿气进入,会导致行偏转线圈引线端子、骨架或漆包线发霉、绝缘性能下降,最终导致匝间短路。
- 自然老化:漆包线的绝缘漆层会随着时间推移而老化、变脆,在热胀冷缩的长期作用下可能出现裂纹,导致匝间短路。
- 外部应力:在搬运或维修过程中,如果用力不当,可能导致偏转线圈变形,引线漆包线绝缘层被刮伤,造成短路。
- 虚焊或打火:偏转线圈的焊点如果存在虚焊,在工作时可能会产生电火花,烧坏周围的绝缘材料,引发短路。
如何检修?
安全第一! CRT电视内部有致命的高压(阳极电压可达25kV以上),非专业人员请勿尝试维修,尤其是开机状态,检修前务必对显像管高压嘴进行放电。
检修思路是“先断后测,逐步排查”:
-
初步观察:
- 打开机器后盖,观察保险丝(特别是电源主保险丝F901)是否发黑熔断,如果熔断,说明存在严重短路,通常是行输出管或电源开关管被击穿。
- 观察行输出管(通常是一个较大的三极管,TO-220封装,上面可能带散热片)是否有炸裂、发黑或鼓包的痕迹。
-
测量关键电压:

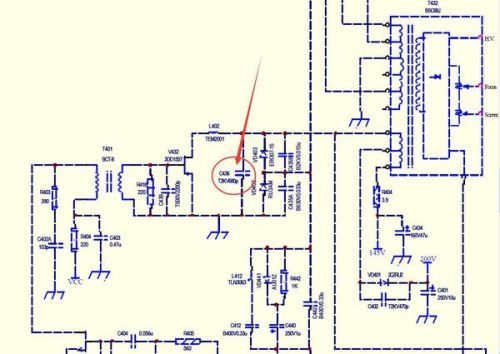

(图片来源网络,侵删)- 测量+B电压:在行输出管FET的D极(漏极)测量+B电压(如135V),如果开机瞬间有电压,然后迅速降为0V,基本可以确定是过流保护启动。
- 测量行供电:测量行推动变压器T401的初级是否有供电电压(如+24V),如果这个电压也没有,说明保护电路动作在行推动级之前。
-
脱板检测(关键步骤):
- 断开行偏转线圈:这是判断短路是在行偏转线圈还是在其他行负载(如FBT、S校正电容、枕形校正变压器)上的最有效方法。
- 找到连接行输出管FCE的S极(源极)和行输出变压器FBT的行偏转线圈连接端(通常在FBT侧面或底部,是一个多针插头或焊接点)。
- 小心地将偏转线圈的连接线或插头从FBT上断开。
- 注意:断开后,行扫描回路是开路的,绝对不能再长时间通电,否则会因没有负载而瞬间烧毁行输出管!通电测试时间必须控制在1-2秒内。
-
判断结果:
- 如果断开后,通电瞬间,行电流恢复正常,光栅能瞬间闪现(或能听到正常的“嘶”声),然后因无偏转而变成一条亮线或一个亮点,并马上进入保护:100%确定是行偏转线圈短路。
- 如果断开后,行电流依然巨大,行输出管依然发烫或迅速损坏:说明短路点不在偏转线圈,而在FBT内部、S校正电容C422、枕形校正变压器T402等。
-
更换故障件:
- 确认是行偏转线圈短路后,只能更换整个行偏转线圈组件,偏转线圈是绕制在特殊骨架上的精密线圈,无法自行修复。
- 更换时,需要小心拆下旧线圈,注意不要损坏显像管的管颈和锥体玻璃,然后将新线圈按照原样固定好,连接好插头。
- 更换后,可能需要使用“消磁线圈”对显像管进行消磁,以消除可能存在的色斑。
对于长虹CHD29366的行偏转短路故障,最典型的现象就是“三无,指示灯亮”,其根源是行电流剧增触发保护,最可靠的检修方法是“脱开行偏转线圈连接端,通电瞬间测试”,如果脱开后电路能瞬间工作,则故障锁定在偏转线圈,必须更换,这是一个相对常见的硬件故障,对于有经验的维修人员来说,诊断和修复的思路都比较清晰。
