长虹PT4206不开机故障如何检修？

下面我将为您提供一个系统性的长虹PT4206不开机故障检修流程，从易到难，从外到内,帮助您逐步排查问题。

安全第一！检修前必读

1. 断电与放电：在进行任何内部操作前，务必拔下电源插头，由于电视内部有高压滤波电容（C813、C814等），即使断电后也可能存有高压，必须使用大功率电阻（如10kΩ/10W）进行充分放电,避免触电危险。
2. 专业工具：准备万用表（必备，最好有二极管档和电容档）、螺丝刀、电烙铁、吸锡器等。
3. 图纸资料：如果能找到该型号的电路图（原理图和位置图），检修将事半功倍，可以在网上搜索“长虹PT4206 PDF”或“长虹PT4206 原理图”。

检修思路：从电源到负载

不开机故障通常遵循“先供电，后负载；先公共，后分支”的原则,我们可以将故障范围大致分为三个区域：

1. 电源板（P板）：为整个电视提供各种稳定的直流电压。
2. 主板（逻辑板/信号板）：处理信号，发出控制指令，特别是发出“开机指令”给电源板。
3. 屏驱动板（Y板/S板）：接收主板信号,驱动等离子屏发光。

检修流程将围绕这三个核心部分展开。

第一步：初步观察与简单测量

这是成本最低、效率最高的步骤,能快速排除一些简单问题。

1. 检查电源指示灯：

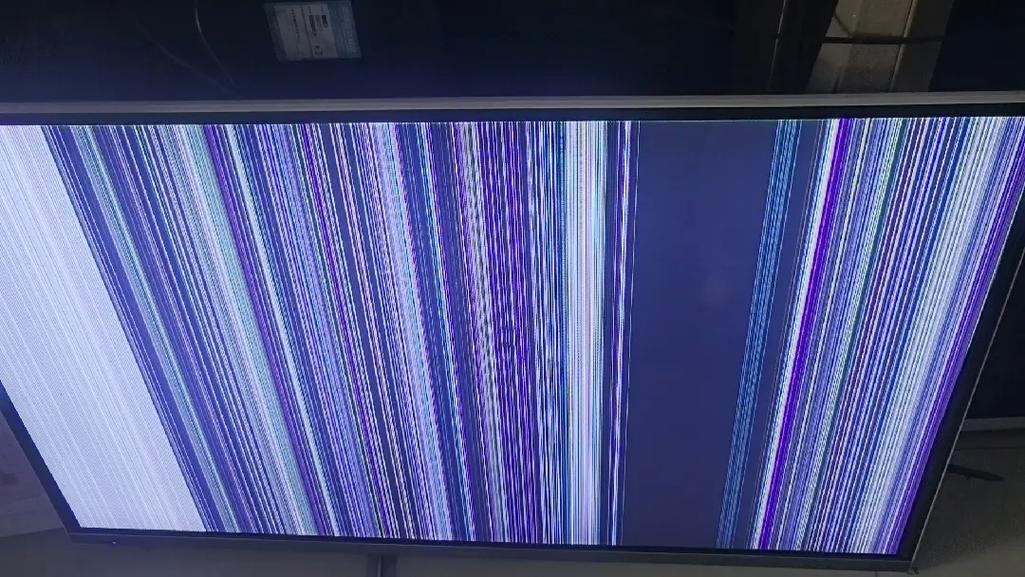

   （图片来源网络，侵删）
   • 指示灯亮（如红色或橙色）：说明电源板基本工作，待机电压（通常是5V或12V）已输出，问题可能出在主板或屏驱动板，或者电源板的主供电（24V/12V）未启动。
   • 指示灯不亮：说明电源板完全没有工作，或初级电路（市电输入）有问题。

2. 听开机声音：

   • 听到“啪”的一声：这是电源板上的继电器吸合声，说明电源板已收到开机指令并开始向负载供电，如果之后黑屏无光,可能是屏驱动板或屏本身的问题。
   • 听到连续的“滴滴”声或“滋滋”声：通常是电源板或负载电路存在短路,电源保护性关机。
   • 没有任何声音：电源板可能未工作。

3. 测量电源板输出电压：

   • 找到电源板与主板连接的排线或插座（通常标记为 J801 或类似）。
   • 在 待机状态 下，测量是否有 +5V 或 +12V_STB (Standby) 待机电压,这是主板工作的基础。
   • 按下遥控器或面板上的“电源”键，测量是否有 +24V、+12V_VCC、+5V_M 等主供电电压输出，如果没有,说明电源板未收到开机指令或自身保护。

第二步：电源板（P板）检修

如果初步判断问题在电源板,需要重点检查。

A. 待机电压（如+5V_STB）异常

• 检查保险丝F801：用万用表电阻档测量是否熔断，如果熔断，说明后级有严重短路。
  • 更换保险丝后又熔断：必须找到短路点，重点检查：
    • 整流桥（DB801）：是否击穿短路。
    • 主开关管（Q801）：是否击穿短路。
    • PFC（功率因数校正）电路的开关管（Q802）：是否击穿短路。
    • 大滤波电容C813、C814：是否鼓包、漏液或短路。
    • 副电源开关管（Q803）及其周边电路：是否击穿短路。

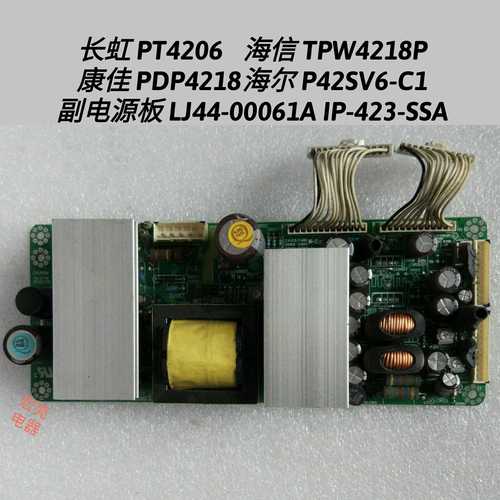

  • 保险丝完好，但无待机电压：检查副电源电路，副电源负责在待机时提供+5V电压，重点检查：
    • 副电源变压器T802及其次级整流二极管、滤波电容。
    • 副电源IC（如TEA1532等）及其外围电路。

B. 无法从待机转入开机状态（无主电压输出）

这种情况通常是电源板未收到开机指令,或电源板自身保护电路动作。

1. 检查开机信号（PS-ON）：

   • 找到电源板上的 PS-ON 或 POWER ON 引脚，通常是一个小信号，高电平（如3.3V或5V）开机，低电平（0V）待机。
   • 用万用表测量，在按开机键时，该引脚是否有高电平信号输出。如果没有，说明问题在主板,主板没有发出开机指令。

2. 检查电源板保护电路：

   • PS-ON 信号正常，但主电压无输出,很可能是电源板保护电路启动了。
   • 过压保护：检查稳压取样电路（如光耦IC802、精密稳压源IC801）。
   • 过流保护：检查电流取样电阻（如R815、R816）。
   • PFC电路不工作：PFC电路不工作，主电压会偏低或不稳定，检查PFC控制IC（如NCP1653）及其周边电路。
   • 短路保护：测量 +24V、+12V 等输出端对地电阻，是否接近0欧姆，如果有，说明后级（主板或Y板）短路,导致电源保护。

第三步：主板（逻辑板）检修

如果电源板 PS-ON 信号正常，但主电压仍然没有，或者电视能开机但无图像无声音,问题很可能在主板。

1. 检查主板供电：

   • 确保电源板送来的 +5V_M、+3.3V、+2.5V 等电压都已送到主板上，且测量点电压正常、稳定。

2. 检查复位与时钟：

   • 复位信号：CPU正常工作的前提，测量CPU的复位引脚,看是否有从低到高的跳变电压。
   • 时钟信号：CPU的“心跳”，用示波器测量晶振引脚，应有清晰、稳定的正弦波方波，如果时钟停振,CPU将无法工作。

3. 检查CPU及其工作条件：

   • CPU供电：检查给CPU供电的低压差线性稳压器（如LDO）输出电压是否正常。
   • 总线通信：CPU、存储器、视频处理芯片之间通过I2C总线（SDA、SCL）通信，用示波器测量总线是否有数据波形，如果总线被拉死（一直为低电平）,整个系统会瘫痪。
   • 按键/遥控信号：尝试用遥控器开机，同时测量CPU的遥控信号输入引脚，看是否有信号波形，如果按键和遥控都无反应,可能是CPU或其外围电路损坏。

4. 检查开机控制电路：

   • 主板上的CPU收到开机指令后，会通过一个三极管（如Q001）来控制电源板的 PS-ON 信号,检查这个三极管是否正常工作。

5. 检查存储器（IC002）：

   • 存储器内存储了电视的所有工作参数，如果存储器损坏或数据错乱，可能导致不开机或功能异常，可以尝试 重新初始化存储器（需要编程器）或 更换同型号存储器。

第四步：屏驱动板（Y板/S板）检修

如果电源板所有电压都正常输出，但电视黑屏无光,可能是屏驱动板的问题。

1. 检查屏驱动板供电：

   • 确保电源板送来的 +24V、+5V、+3.3V 等电压都已送到屏驱动板上对应的接口。

2. 检查逻辑板与屏驱动板的通信：

   • 主板和屏驱动板之间通过几排排线连接,传输LVDS信号和使能控制信号。
   • 排线问题：检查排线是否插紧、氧化、折断，这是非常常见的故障点，可以尝试拔下重新插紧,或用酒精棉擦拭金手指。
   • 使能信号：主板会向屏驱动板发送“使能”或“开关”信号（通常是 EN 或 VS/VE/HS 等信号），用示波器测量这些信号在开机时是否有变化，如果信号正常，但屏驱动板无反应,可能是屏驱动板上的主控芯片损坏。

3. 检查屏驱动板自身：

   • 屏驱动板上也有一个主控芯片（如M35012等）和大量的MOSFET、驱动IC。
   • 如果供电和通信都正常，但屏依然无光，可能是屏驱动板上的核心电路损坏，这种维修难度大,通常需要更换整个屏驱动板。

第五步：等离子屏本身故障

这是最不希望遇到的情况,因为维修成本极高。

• 判断方法：

  • 如果电源板电压正常，主板也工作（可能能听到声音或看到菜单），但屏上没有任何光栅或图像，且排线、屏驱动板都已排查。
  • 在暗处仔细观察屏幕，是否能看到非常暗的、不规则的图像或光斑，如果能，说明屏驱动板有输出,但屏的像素单元本身可能大面积损坏。

• 等离子屏（尤其是老型号）一旦损坏，基本没有维修价值,建议直接更换电视。

总结与常见故障点

对于长虹PT4206，根据维修案例统计,常见的不开机故障点按概率排序如下：

1. 电源板故障：

   • PFC电路的开关管Q802击穿：导致主电压无输出,保险丝熔断。
   • 主电源开关管Q801击穿：同上。
   • 副电源电路故障：导致无待机+5V电压。
   • 电源板保护电路误动作：如取样电阻变值、光耦损坏等。

2. 主板故障：

   • CPU工作条件不满足：如时钟停振、无复位电压、供电异常。
   • 存储器（IC002）数据错乱或损坏。
   • 开机控制三极管或相关电路损坏。
   • 总线通信异常。

3. 连接与接口问题：

   • 电源板与主板之间的排线接触不良。
   • 主板与屏驱动板之间的LVDS排线接触不良或损坏。

4. 屏驱动板故障：

   • 供电异常。
   • 主控芯片或周边驱动电路损坏。

检修建议：

• 对于普通用户，如果对电路不熟悉，建议先从 电源板 入手，因为它相对独立，故障率高，可以寻找同型号的电源板进行代换测试,这是最快的方法。
• 如果电源板正常，再考虑更换 主板 进行代换测试。
• 如果以上都正常，最后才考虑屏驱动板和屏本身,因为它们的维修和更换成本最高。

希望这份详细的检修指南能帮助您解决问题！祝您维修顺利！
