故障实例一：无光栅，无图像，无声音（“三无”故障）
这是最彻底的故障，通常意味着电源部分或主板（主板也常称为“主板”或“信号板”）出现了严重问题。
（图片来源网络，侵删）
故障现象描述：
- 按下遥控器或机身电源键,指示灯不亮。
- 或者，按下电源键后，电源指示灯亮（例如红色待机灯亮），但按“开机”键后，指示灯由红变绿或熄灭，但屏幕全黑,没有任何图像和声音。
- 完全无法启动。
可能的原因及排查思路：
-
电源板故障（最常见）
- 原因分析： 电源板负责将220V交流电转换为电视各部分所需的各种直流电压（如5V, 12V, 24V等），如果电源板损坏,就无法提供后续工作所需的电力。
- 典型损坏元件：
- 保险丝烧断： 这是最初级的现象，保险丝烧断通常意味着后级电路存在严重短路，如PFC（功率因数校正）电路的开关管（如MOSFET）、整流桥等被击穿。
- PFC电路故障： 海信早期电视的PFC电路故障率很高，通常会导致电源无法正常启动,输出电压异常。
- 副电源电路故障： 即使主电源不工作，副电源也应该产生一个+5V或+12V的待机电压来点亮电源指示灯，如果连指示灯都不亮,很可能是副电源也出问题了。
- 排查思路：
- 安全第一！ 断开电视电源,打开后盖。
- 目视检查： 观察电源板，看是否有明显烧黑的元件、鼓包的电容或炸裂的元件。
- 测保险丝： 用万用表的电阻档或二极管档测量电源板输入端的保险丝，如果保险丝熔断，说明后级有严重短路，此时不能盲目更换保险丝，必须先排查短路点,否则会再次烧毁。
- 测待机电压： 如果保险丝完好，通电（注意安全！）用万用表直流电压档测量电源板输出端的+5V或+12V待机电压是否正常，如果无输出,基本可断定电源板损坏。
- 维修/更换： 电源板维修需要一定的电子技术基础，通常建议直接更换整个电源板，对于老型号电视，可以在淘宝、京东等平台找到同型号的代换电源板,价格相对便宜。
-
主板故障（次常见）
（图片来源网络，侵删）- 原因分析： 如果电源指示灯能正常亮（红色待机灯），但按开机键后指示灯变化，但电视无反应,这很可能是主板的开机控制电路或CPU工作不正常。
- 典型损坏元件：
- CPU或其外围电路： CPU是电视的“大脑”，负责接收指令并控制其他部分工作，如果CPU或其供电、晶振、复位电路等外围元件损坏,就无法发出开机指令。
- 开机控制电路： 主板会向电源板发送一个“PS-ON”开机高电平信号，如果这个信号通路有问题,电源板就无法从待机状态切换到开机状态。
- 排查思路：
- 测量开机信号： 在按下开机键的瞬间，用万用表测量主板连接器上送往电源板的“PS-ON”或“PWR-ON”引脚，看是否有电压跳变（例如从0V变为高电平，如3.3V或5V），如果没有,说明主板问题。
- 检查CPU供电： 测量CPU的供电电压（通常是3.3V或5V）是否正常。
- 维修/更换： 主板维修难度较大,同样建议直接更换主板。

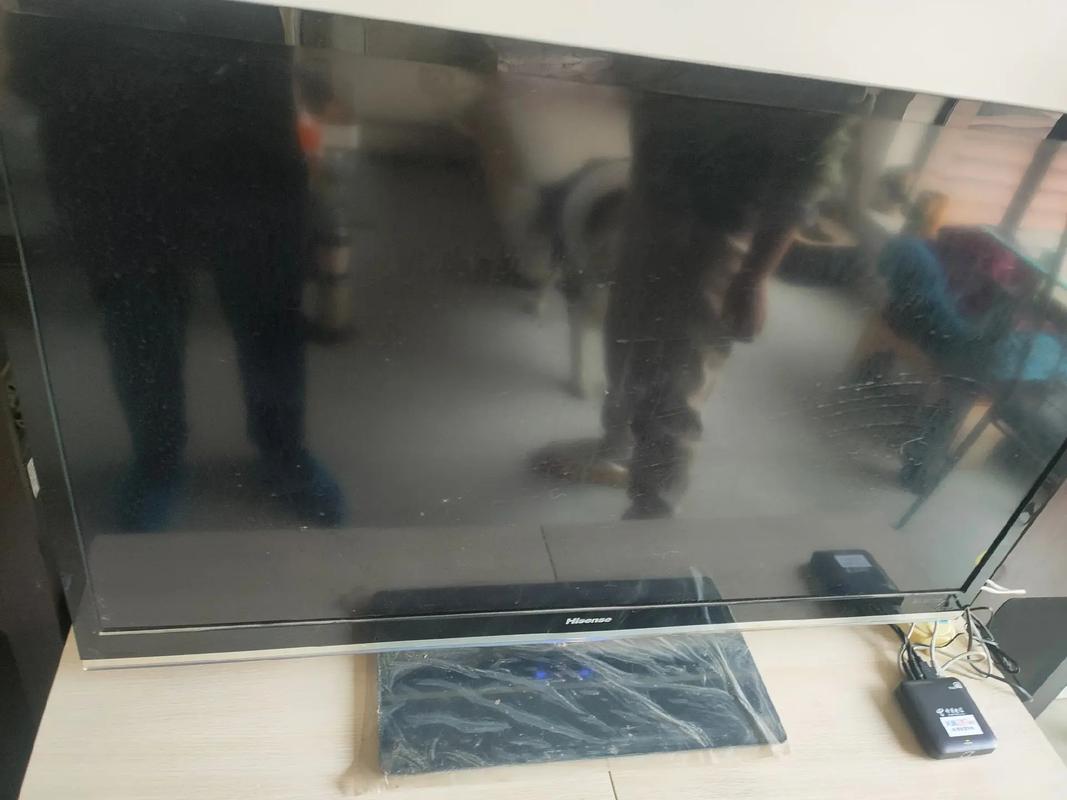

故障实例二：有声音，无光栅（黑屏）
故障现象描述：
- 电视能正常开机，能听到声音（背景音、换台声音等），但屏幕始终是黑的,没有任何图像。
- 用手电筒贴近屏幕仔细观察，在黑暗环境下，能看到非常暗淡、模糊的图像影子。
可能的原因及排查思路：
这种情况基本可以断定是背光系统出了问题，液晶屏本身不发光，需要背光板（也叫高压板、Inverter）提供高压来点亮背光灯管,有声音说明主板和信号处理部分是好的。
-
高压板故障（最常见）
（图片来源网络，侵删）- 原因分析： 高压板负责将电源板提供的12V或24V低压直流电，逆变成上千伏的高频交流电，以点亮CCFL（冷阴极荧光灯）背光管。
- 典型损坏元件：
- 升压变压器（俗称“变压器”或“火牛”）： 高压板上有多个升压变压器，每个负责点亮几根灯管,变压器内部线圈短路或开路是常见故障。
- 开关管（MOSFET）： 驱动变压器的核心元件,容易因过流或过压而击穿。
- PWM控制IC和其外围电路： 负责产生驱动开关管的脉冲信号，如果损坏,整个高压板不工作。
- 排查思路：
- 听声音： 开机时，仔细听屏幕后方是否有轻微的“吱吱”声，这是高压板工作的声音，如果没有,很可能是高压板未启动。
- 测供电： 测量高压板的供电输入端（通常是12V或24V）是否正常。
- 测控制信号： 测量高压板的“ON/OFF”或“ENA”使能信号，这个信号由主板提供，通常是一个高/低电平变化，如果这个信号没有,高压板不会工作。
- 测输出： （注意安全！） 高压输出端有上千伏电压，非专业人士请勿触碰！可以用螺丝刀的金属部分接近高压输出线端子（距离约1-2mm），如果能看到微弱的蓝色火花并听到“啪啪”声，说明高压板有输出，如果没有,则基本确定是高压板故障。
- 维修/更换： 高压板可以维修，但需要专业工具和知识，对于老电视，直接更换整个高压板是最省事的方法，市面上有通用型高压板，需要根据原板的尺寸、供电电压、灯管数量进行匹配。
-
背光灯管老化或损坏
- 原因分析： 灯管是消耗品，使用多年后，两端会发黑，亮度衰减，最后彻底不亮，如果其中一根或几根损坏，可能会导致屏幕出现局部黑斑或亮度不均,严重时所有灯管都不亮。
- 排查思路：
- 在黑暗环境下，用手电筒照射屏幕，观察是否有暗淡的图像，如果有,说明主板和驱动板是好的。
- 如果更换了好的高压板后，屏幕依然黑屏，但用手电筒照射能看到图像,那么几乎可以肯定是灯管问题。
- 维修： 更换灯管需要非常小心，操作不当会损坏液晶屏，需要先拆屏，取出灯管，更换同规格的新灯管，然后重新组装，这个过程对技术和耐心要求很高,建议由专业人员操作。
故障实例三：图像异常，声音正常
故障现象描述：

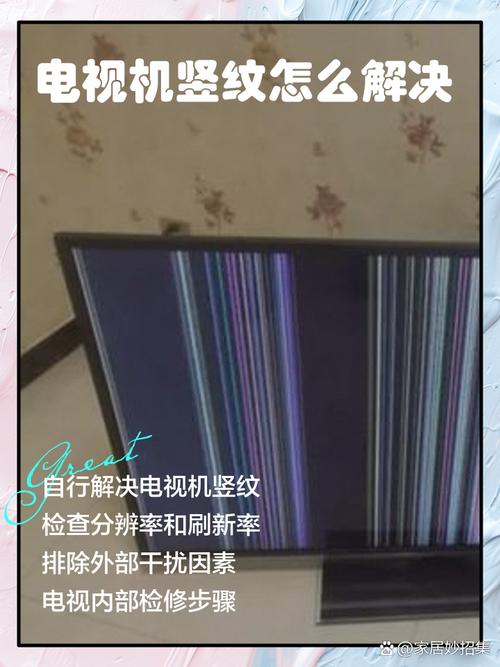

- 电视有声音，有图像，但图像出现各种问题，如花屏、白屏、图像上有横线/竖线、色彩异常、图像闪烁等。
可能的原因及排查思路：
这种情况通常指向信号处理部分或逻辑板（TCON板）。
- 逻辑板故障（常见）
- 原因分析： 逻辑板是液晶屏的“神经中枢”，它接收来自主板LVDS或TMDS的数字信号，经过时序控制、伽马校正等处理后，精确地驱动液晶屏上的每一个像素点，逻辑板故障是导致图像异常的“重灾区”。
- 典型损坏元件：
- 供电芯片（如TPS65163等）： 负责产生逻辑板和屏驱动所需的多种电压（如VGH, VGL, VCOM等），这些芯片故障会导致图像出现竖线、花屏、白屏等
