自制18650充电器，安全与性能如何兼顾？

强烈不建议从零开始设计充电电路，即自己用分立元件（如运放、MOS管、电阻电容）搭建一个完整的充电管理芯片，这需要深厚的模拟电路知识和丰富的经验,任何一个微小的错误都可能导致灾难性后果。

最安全、最推荐的方法是使用成熟的、集成度高的充电管理芯片模块。

下面我将为你详细介绍如何基于现成的模块来制作一个安全可靠的18650电池充电器，并附上详细的步骤、电路图和注意事项。

核心思想：使用现成的充电管理模块

市面上有大量专为单节锂电池设计的充电管理模块，它们内部集成了所有必要的保护功能,包括：

• 恒流充电：电池电压较低时,以恒定电流快速充电。
• 恒压充电：电池电压接近满电（如4.2V）时，电压保持恒定,充电电流逐渐减小。
• 自动关断：充电电流减小到某个阈值（如0.1C）时,自动停止充电。
• 温度保护：部分模块带有温度检测功能,防止过热。
• 反接保护：防止电池装反损坏电路。

这些模块通常只需要你提供5V的输入电源，然后连接电池即可,大大简化了制作过程并保证了安全性。

最简单的“傻瓜式”充电器 (推荐给初学者)

这种方案几乎不需要任何焊接,只需要购买一个成品模块即可。

所需材料：

1. 18650电池充电模块：在淘宝、京东、eBay等平台搜索“TP4056 充电模块”或“单节锂电池充电板”，TP4056是最经典、最便宜的型号。
2. 5V电源：可以是手机充电头、USB数据线、或者你自己的5V电源输出。
3. 18650电池：注意确认电池是可充电的，并且是7V标称电压的锂电池。
4. 电池座：用于放置18650电池的塑料或金属壳。
5. 杜邦线：用于连接模块和电源。

制作步骤：

1. 识别模块接口：

   • IN+ / IN-：这是电源输入端。IN+接5V正极，IN-接5V负极（GND）。
   • B+ / B-：这是电池连接端。B+接电池正极，B-接电池负极。
   • STDBY / CHRG：状态指示灯。CHRG（充电）灯在充电时为红色或橙色，充满后熄灭。STDBY（待机）灯在充满后亮起（通常是绿色），有些模块只有一个灯，亮着表示充电,灭了表示充满。

2. 连接电源：

   • 取一根USB线，剪掉接头，露出红色（VCC/5V）和黑色（GND）的线。
   • 将红色线连接到模块的 IN+ 端。
   • 将黑色线连接到模块的 IN- 端。

3. 连接电池：

   • 将你的18650电池放入电池座中。
   • 用杜邦线将电池座的正极连接到模块的 B+ 端。
   • 将电池座的负极连接到模块的 B- 端。

4. 充电：

   • 将USB线的另一端插入手机充电头,再插到墙上的插座。
   • 模块上的充电指示灯应该会亮起,表示开始充电。
   • 等待指示灯熄灭或变为充满状态灯,即表示充电完成。

优点：极度简单，无需任何电子知识，成本低廉。 缺点：功能单一，没有放电功能,无法直接给手机等设备供电。

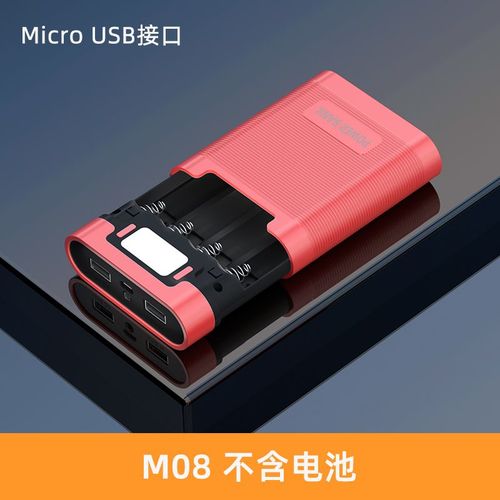

带放电功能的“充电宝”式充电器 (推荐给进阶者)

这个方案不仅能给18650充电，还能将电池储存的电能通过USB口输出，给手机等设备充电,相当于一个自制的充电宝。

所需材料：

1. 带充放电功能的模块：搜索“TP4056 升压模块”或“18650充放电板”，这种模块集成了充电芯片（如TP4056）和升压芯片（如XL6019/D2527），能将3.7V的电池电压升压到5V USB输出。
2. 18650电池：通常需要两节，以获得更大的容量,有些模块也支持单节。
3. 5V电源：用于给模块充电（即给18650电池充电）。
4. 电池盒：用于容纳18650电池，最好是串联连接（7.4V）。
5. 外壳：一个合适的塑料或3D打印外壳,用于封装所有部件。

制作步骤：

1. 识别模块接口：

   • MICRO-USB 或 Type-C：这是输入口，用于给模块自身充电（即给里面的18650电池充电）。
   • BAT+ / BAT-：电池连接端，根据模块说明书，连接一节或两节电池（注意正负极串联）。
   • USB-A 或 Type-C：这是输出口，用于给外部设备（如手机）供电。

2. 连接电池：

   • 将18650电池放入电池盒中，确保正确串联（正负极相连）。
   • 将电池盒的总正极连接到模块的 BAT+ 端。
   • 将电池盒的总负极连接到模块的 BAT- 端。

3. 充电：

   • 用一根Micro-USB或Type-C线,连接模块的输入口和5V充电头。
   • 模板上的充电指示灯会亮起,表示正在为18650电池充电。

4. 放电：

   • 充电完成后,将你的手机用USB线连接到模块的输出口。
   • 模块上的输出指示灯会亮起,表示正在为手机供电。

5. 安装外壳：

   将模块、电池盒组装进一个合适的外壳中，并留出输入、输出和电池（如果需要可拆卸）的孔位。

优点：功能强大，一物两用，实用性强。 缺点：比方案一复杂,成本稍高。

⚠️ 安全警告与注意事项 ⚠️

1. 严禁使用劣质模块：购买时选择信誉好的商家，避免使用价格异常便宜、没有品牌标识的模块,劣质模块的保护功能可能形同虚设。
2. 严禁短路：电池正负极绝对不能直接接触，这会导致瞬间大电流，产生高温和火花,非常危险。
3. 严禁过充过放：虽然充电模块有过充保护，但长期将电池放在充电器上“浮充”也不好，同样，锂电池也害怕过度放电，电压过低会永久损坏电池，建议在电量低于20%时就进行充电。
4. 注意充电环境：不要在床上、沙发上等易燃物上充电，最好在水泥台、瓷砖等不易燃的表面上进行。
5. 使用原装或认证的电源：为充电器供电的5V电源（充电头）质量要好,避免使用劣质的充电头。
6. 监控充电过程：初次使用或使用不熟悉的电池时，最好有人在场监控，如果发现电池异常发热、鼓包,应立即断开电源。
7. 不要刺穿或拆解电池：18650电池内部有易燃电解液,物理损坏会引发危险。
8. 不要混用不同品牌、不同容量、不同新旧程度的电池：在串联使用时尤其要注意,这会导致某些电池过充或过放。

对于绝大多数DIY爱好者来说，自制18650电池充电器的最佳路径是购买现成的充放电模块，这就像搭积木一样简单,并且在安全性和可靠性上远胜于自己从零设计电路。

• 只想充电：买一个 TP4056模块。
• 想做充电宝：买一个 TP4056+升压模块。

请务必遵守安全规范，享受DIY的乐趣,同时确保人身和财产安全。
