统帅l32n1寸电视故障实例

这款电视是一款比较经典的入门级机型，发布时间较早，因此一些故障也带有一定的时代特征，比如电容老化、电源板问题等。

在开始之前,请务必注意：

• 安全第一：在进行任何内部检查之前，务必拔掉电视的电源线，并等待内部电容充分放电（建议等待10-15分钟）。
• 保修问题：如果您的电视仍在保修期内，请立即联系官方售后,切勿自行拆机。
• 专业维修：如果对电子电路不熟悉,强烈建议寻求专业维修人员的帮助。

故障实例一：无法开机，指示灯不亮

这是最彻底的“死机”状态,意味着电视完全没有进入工作状态。

现象描述： 按下遥控器或电视本体上的电源键，电视毫无反应，屏幕全黑,正面下方的电源指示灯也完全不亮。

可能原因及排查步骤：

1. 外部供电问题 (最常见)

   • 排查：
     • 检查电源插座是否正常,可以插一个台灯或手机充电器试试。
     • 检查电视的电源线是否插紧,插座和插头之间是否有松动。
     • 如果使用的是排插,检查排插的开关是否打开或保险丝是否熔断。
   • 解决：更换一个确认正常的插座,或重新插拔电源线。

2. 遥控器或电源按键问题

   • 排查：
     • 遥控器：检查遥控器电池是否有电，可以尝试用手机摄像头对准遥控器红外发射口，按下按键看是否有红外光闪出（手机屏幕会显示白光）。
     • 电视本体按键：尝试反复、用力地按一下电视下方的物理电源键,有时按键接触不良会导致无法开机。
   • 解决：更换遥控器电池，如果确认是电视按键问题,可能需要打开后盖清洁或更换按键。

3. 电源板故障 (内部问题)

   • 原因分析：这是无法开机的核心原因，电源板负责将220V交流电转换为电视内部各个部件所需的各种直流电压（如12V, 5V等），如果电源板损坏,就无法提供启动电压。
   • 常见故障点：
     • 保险丝熔断：这是电源板最常见的“牺牲品”，通常是由于后级电路（如主板、背光板）短路导致电流过大而烧断，更换保险丝后，必须先排查短路点,否则会再次烧毁。
     • PFC（功率因数校正）电路或开关电路故障：如大电容鼓包、炸裂，或开关管（如MOSFET）击穿。
   • 排查：需要拆开电视后盖，找到电源板。（非专业人士请勿尝试）
     • 观察保险丝（通常是一个小玻璃管或黑色方块）是否发黑、熔断。
     • 观察电源板上的大电解电容是否有鼓包、漏液的现象。
   • 解决：如果发现保险丝熔断或电容鼓包，基本可以断定是电源板故障，需要更换整个电源板模块,或送修由专业人员更换损坏的元器件。

故障实例二：无法开机，但指示灯亮

这说明电源板已经工作，为控制系统提供了基本电压（通常是5V待机电压）,但主系统未能启动。

现象描述： 按下电源键后，电源指示灯亮（通常是红色或橙色），但屏幕不亮，也没有任何声音,无法进入开机画面。

可能原因及排查步骤：

1. 主板故障 (最常见)

   • 原因分析：主板是电视的“大脑”，负责处理所有指令和协调工作，如果主板上的CPU、晶振、或存储芯片（Flash芯片）损坏,就无法执行开机程序。
   • 常见故障点：
     • 晶振问题：主板上的晶振为CPU提供时钟信号，如果晶振损坏或性能下降,CPU就无法工作。
     • 电源管理芯片或CPU虚焊/损坏：长时间使用可能导致芯片焊脚虚焊。
     • 存储芯片问题：存储系统固件的芯片出现问题,导致无法加载系统。
   • 排查：需要拆机检查主板，观察是否有明显的烧毁痕迹、电容鼓包等，有时轻轻敲击主板，如果电视能偶然启动,则基本可以判断是主板虚焊。
   • 解决：通常需要更换整个主板，对于有经验的维修人员，可以尝试对虚焊点进行补焊，或更换晶振、存储芯片等。

2. 电源板输出电压异常

   • 原因分析：虽然待机5V电压正常，但电源板提供给主板和其他部件的“开机电压”（如12V或24V）可能没有输出或电压不稳。
   • 排查：需要使用万用表测量电源板输出的各路电压是否在正常范围内,这需要一定的电子知识和工具。
   • 解决：维修或更换电源板。

故障实例三：开机后黑屏，但声音正常

这是一个非常典型的故障,指向性很强。

现象描述： 按下电源键后，能听到声音（比如开机提示音、电视台的声音），但屏幕一直是黑的,背光不亮。

可能原因及排查步骤：

1. 背光板故障 (最常见)

   • 原因分析：LCD/LED屏幕本身需要背光板提供光源才能显示图像，如果背光不亮，屏幕自然就是黑的,但主板处理视频信号和音频信号的功能是正常的。
   • 常见故障点：
     • 背光板供电问题：从电源板到背光板的供电线（通常是12V或24V）接触不良或断路。
     • 背光驱动板故障：背光板上的升压电路（DC-AC转换）损坏，无法点亮灯珠，常见的故障元件是高压条、驱动IC、或输出到灯条的插座接触不良。
     • 灯条损坏：屏幕内部的LED灯条部分或全部灯珠烧毁。
   • 排查方法（“手电筒法”）：
     1. 在一个较暗的房间里,打开电视。
     2. 打开手机的手电筒,贴近屏幕照射。
     3. 仔细观察屏幕，如果能隐约看到非常暗淡的图像轮廓，那么基本可以100%确定是背光板或灯条的问题，如果完全看不到任何图像，则可能是主板或T-CON板的问题（但结合“有声音”这个条件，背光问题概率最大）。
   • 解决：
     • 检查并重新插拔背光板的排线。
     • 更换整个背光驱动板。
     • 更换屏幕灯条（难度较高，需要专业工具）。

2. 主板视频输出故障

   • 原因分析：虽然主板能处理声音,但负责输出图像信号的电路部分损坏了。
   • 排查：通过“手电筒法”无法看到图像后，可以尝试连接其他视频源（如DVD机、游戏机）到电视的AV或HDMI接口，如果连接其他设备后屏幕能亮，则可能是原电视主板上的信号处理模块有问题，如果所有输入源都黑屏,则故障点更可能在背光。
   • 解决：维修或更换主板。

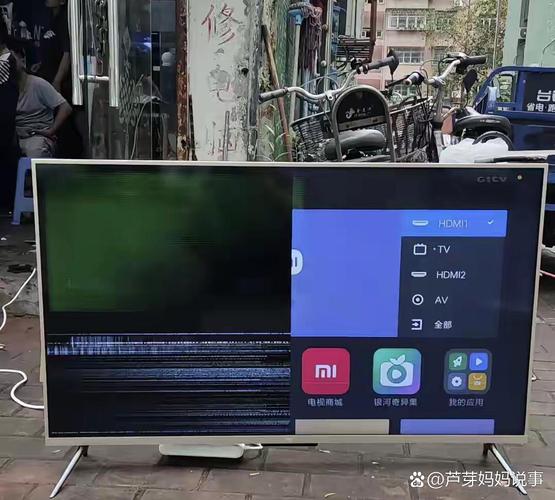

故障实例四：图像异常、花屏、色彩失真

这类故障通常与显示信号处理或屏幕本身有关。

现象描述：

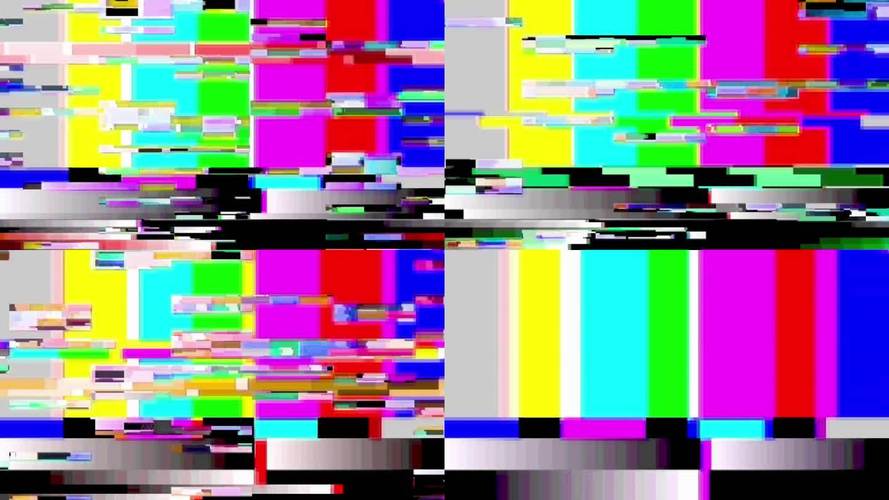

• 花屏：屏幕上出现杂乱的彩色线条、色块,图像无法正常显示。
• 图像拖影：快速移动的画面有模糊的拖影。
• 色彩异常：颜色偏色、发绿、发红,或者出现色块。

可能原因及排查步骤：

1. T-CON板故障 (最常见)

   • 原因分析：T-CON板（时序控制板）是连接主板和屏幕的桥梁，它负责处理和驱动屏幕上的每一个像素点，控制其亮灭和颜色，T-CON板是花屏、竖线、色彩问题的重灾区。
   • 常见故障点：
     • 排线接触不良：连接主板和T-CON、T-CON和屏幕的扁平排线松动或氧化。
     • T-CON板本身损坏：板上芯片或虚焊。
   • 排查：
     • 重新插拔所有相关的排线,可以用橡皮擦轻轻擦拭排线的金属触点。
     • 进入电视的工厂菜单（不同品牌进入方式不同，通常是特定按键组合），看看花屏现象是否在菜单中也存在，如果在菜单里正常，则可能是屏幕本身问题；如果菜单也花屏，则基本锁定是T-CON板。
   • 解决：重新插拔排线或更换T-CON板。

2. 屏幕本身损坏

   • 原因分析：屏幕玻璃或内部的液晶面板、驱动电路损坏。
   • 排查：如果T-CON板和排线都正常，且花屏现象非常严重（如大面积黑块、水波纹）,则可能是屏幕物理损坏。
   • 解决：屏幕维修成本极高，通常建议直接更换电视,因为维修费用可能接近甚至超过一台新电视的价格。

3. 主板故障

   • 原因分析：主板负责处理输入信号并将其转换为T-CON板能识别的格式，如果主板上的视频处理芯片损坏,也可能导致输出异常信号。
   • 排查：在排除T-CON和屏幕问题后,可以考虑主板。
   • 解决：维修或更换主板。

总结与建议

对于TCL L32N1这样的老电视，当出现硬件故障时，维修的价值需要权衡，电源板、T-CON板等部件可以单独更换，成本相对较低，但如果主板或屏幕损坏，维修成本就很高了，建议在送修前，先向维修师傅询问具体的维修报价,再决定是维修还是更换新机。
