需要说明的是，32L98SW是一款上市超过十年的老型号电视，它的技术（如CCFL背光、传统主板设计）和现在的电视有很大不同,因此常见的故障点也比较有时代特征。

在分析具体故障前，请务必遵循 安全第一 的原则：

• 断电操作：在进行任何内部检查或维修前,务必拔掉电视电源线。
• 防电击：电视内部即使断电后，大电容（尤其是电源板上的）仍可能储存高压,需要专业工具放电或等待足够长时间。
• 防静电：维修主板或逻辑板时，佩戴防静电手环,防止静电损坏精密元件。

故障现象分类及原因分析

我们可以根据电视屏幕的表现和是否有声音,将故障分为几大类。

完全无反应，指示灯不亮

这是最常见也最容易判断的故障，问题通常出在 电源部分。

• 可能原因1：电源板故障 (最常见)


  （图片来源网络，侵删）
  • 描述：电视插电后，任何反应都没有,像一块砖。
  • 具体故障点：
    • 保险丝烧断：这是电源板最常见的“牺牲品”，通常是因为后级电路（如主电源、逆变器）有短路元件，导致电流过大烧断保险丝。直接更换保险丝而不查找短路点，会导致新保险丝再次烧毁，甚至损坏其他元件。
    • PFC（功率因数校正）电路故障：如PFC开关管（如MOSFET）、PFC控制芯片、相关电阻电容损坏，这会导致电源无法正常启动,无电压输出。
    • 主电源电路故障：如主开关管、变压器、次级整流二极管、稳压电路（如光耦、TL431）损坏。
    • 电源板本身元件老化或损坏：如电解电容鼓包、漏液,导致性能下降。

• 可能原因2：电源线或插座问题

  • 描述：最简单但也最容易被忽略。
  • 排查方法：用手机充电器或其他小电器插在同一个插座上，确认插座是否有电,更换一根确认完好的电源线试试。

• 可能原因3：电源开关按钮损坏

  • 描述：虽然少见，但开关内部的触点老化或粘连,也可能导致电路不通。

排查与维修思路：

1. 检查外部：确认电源线和插座正常。
2. 打开后盖：在断电且确保电容放电后,打开电视后盖。

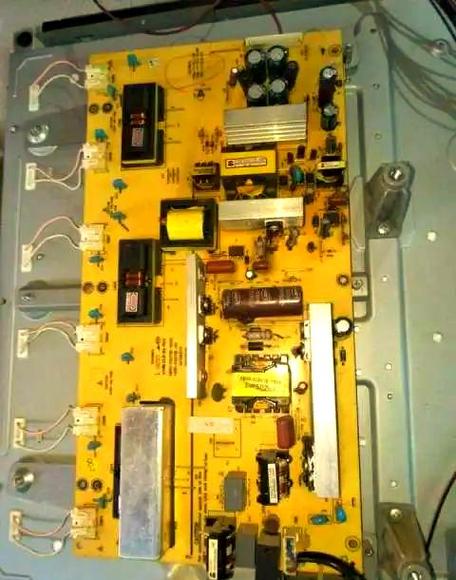

3. 观察电源板：仔细查看电源板上的元件，特别是 电解电容，看是否有鼓包、漏液或烧焦的痕迹,这是最直观的判断方法。
4. 测量保险丝：用万用表的二极管档或电阻档测量保险丝是否通，如果不通,则确认后级有短路。
5. 专业维修：如果保险丝烧断，或者发现可疑元件，强烈建议将整个电源板拆下，找专业的电视维修店或在网上购买同型号的电源板进行 整体更换，电源板维修技术要求高,对新手不友好。

指示灯亮，但屏幕不亮，无声音

这种情况说明电源板部分工作正常（至少为控制系统供电了），问题可能出在 主板、屏驱动板（逻辑板）或背光部分。

• 可能原因1：主板故障

  • 描述：电源指示灯亮（通常是红色或黄色待机灯），但按遥控器或本机按键无反应，屏幕黑屏，喇叭里没有“开机”的一声。
  • 具体故障点：
    • CPU或程序存储器（Flash）损坏：电视无法执行开机程序。
    • 晶振损坏：为CPU提供时钟信号的晶振不工作，导致CPU“死机”。
    • 电源管理芯片故障：无法产生主板所需的各种电压（如5V, 3.3V）。
    • 开机按键电路故障：按键到主板之间的线路或上拉电阻问题。

• 可能原因2：屏驱动板（逻辑板，T-CON Board）故障

  • 描述：电源指示灯亮，可能能听到轻微的电流声（背光已开启），但屏幕全黑，没有任何图像，也没有声音（因为声音处理也在主板上，逻辑板故障通常不影响声音，但主板故障会同时导致两者失效）。
  • 具体故障点：
    • 逻辑板本身损坏：供电、驱动芯片、程序存储器等故障。
    • 屏线接触不良或损坏：连接主板和逻辑板的排线松动或断裂。

• 可能原因3：背光故障

  • 描述：这是 “黑屏” 故障中非常典型的一种，现象是：
    • 电源指示灯亮。
    • 用手电筒或手机 flashlight 贴近屏幕仔细观察，如果能看到非常暗淡、模糊的图像，主板和逻辑板基本是好的，问题 100% 出在 背光 上。
  • 具体故障点：
    • 逆变器（Inverter Board）故障：这是CCFL背光电视的“心脏”，负责将主板提供的低压直流电（如12V或24V）转换成点亮背光灯管所需的高压交流电。
      • 常见故障：逆变器上的升压变压器、MOS管、供电电容、保险丝丝烧断等。
    • 背光灯管损坏：灯管老化、寿命到了或单根灯管断裂，通常一根灯管损坏，会导致屏幕出现一条或几条竖向的黑带，但如果所有灯管都坏了,就是全黑。
    • 电源板提供给逆变器的电压异常：电源板没有输出逆变器所需的工作电压。

排查与维修思路：

1. 听声音：开机时仔细听，喇叭里有没有“噔”的一声（开机音效）？有声音说明主板基本工作，问题可能在背光；没声音则重点怀疑主板。
2. 用强光照射屏幕：这是判断背光好坏的“金标准”，如果能看到图像,则锁定背光故障。
3. 检查背光：
   • 听声音：开机时，如果听到电视内部发出“滋滋”的轻微放电声,说明逆变器在工作。
   • 测量电压：用万用表测量电源板到逆变器的供电电压是否正常（如12V或24V），电压正常但灯不亮,就是逆变器或灯管问题。
4. 检查主板和逻辑板：如果确认不是背光问题，且没有开机声音，则需要检查主板上的电容是否有鼓包，以及屏线是否插紧，对于老电视，主板和逻辑板维修难度大，通常也是建议 整体更换。

屏幕有图像，但图像异常或声音异常

这类故障通常指向 信号处理、主板或屏幕本身。

• 可能原因1：图像异常

  • 花屏、马赛克：通常是 主板 或 逻辑板 的数据传输问题，如DDR内存损坏、排线接触不良、驱动芯片故障。
  • 图像缺色、偏色：可能是 逻辑板 或 屏线 的问题，导致某路颜色信号（R、G、B）丢失。
  • 图像有竖线、横线干扰：可能是 逻辑板 或 屏幕本身 损坏。

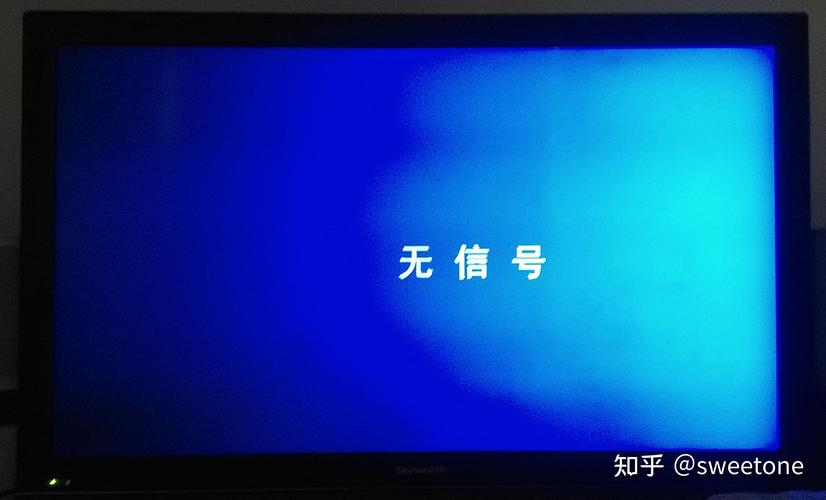

  • 无信号、蓝屏：检查 信号源输入（HDMI、AV线）、信号线本身、以及主板上的信号处理芯片。

• 可能原因2：声音异常

  • 无声音：检查 静音键 是否被误触，检查 喇叭线 是否脱落，检查 伴音功放芯片 是否损坏（通常在主板上）。
  • 声音小、有杂音、失真：通常是 音频处理电路 或 功放芯片 性能下降或损坏。

总结与建议

对于创维32L98SW这样的老电视，维修的核心思路是 “先简后繁，先外后内”。

1. 先确认基本问题：电源线？插座？遥控器电池？
2. 观察现象：指示灯亮不亮？屏幕亮不亮？有没有声音？用手电筒照屏幕看有没有图像？
3. 初步判断：
   • 全无反应 -> 电源板。
   • 指示灯亮，屏幕黑，无图像 -> 主板 或 背光（用手电筒区分）。
   • 图像异常/声音异常 -> 主板、逻辑板、信号源。
4. 寻求专业帮助：由于该型号老旧，
