九阳电磁炉C21不通电，不加热是什么原因？

重要安全提示

在进行任何检查之前,请务必：

1. 断开电源！ 拔掉电磁炉的插头，确保其完全断电。
2. 等待散热！ 如果电磁炉刚刚使用过，请等待内部电容完全放电（通常需要几分钟），避免触电危险。
3. 专业操作！ 如果您不熟悉电路或没有相关工具，强烈建议联系专业维修人员，内部有高压，操作不当有安全风险。

故障排查思路（由简到繁）

电磁炉不加热,核心问题出在“加热指令”和“加热功率”这两个环节上，我们可以把它想象成一个水管系统：电源是水龙头，锅具是水桶，内部电路是水管和水泵，不加热就是水没流进桶里。

第一步：基础检查（用户自己可以完成）

这部分检查不涉及拆机,但能解决大部分“假故障”。

1. 检查电源和插座

   • 确保电磁炉插头插紧。
   • 换一个确认正常的插座试试。
   • 检查家里的空气开关或保险丝是否跳闸/烧毁。

2. 检查锅具


   （图片来源网络，侵删）
   • 这是最常见的原因！ 电磁炉只能使用含铁质的锅具，如铁锅、不锈钢锅、铸铁锅等。
   • 测试方法： 用一个你确定能用的铁锅（比如家里的炒锅）放在电磁炉上，选择一个功率档位（如爆炒），看是否能加热。
   • 排查锅具问题：
     • 材质不对： 铝锅、铜锅、陶瓷锅、玻璃锅、不锈钢复合底锅（非纯铁层）都无法使用。
     • 锅底过小或过薄： 锅底直径小于8厘米，或者锅底太平、太薄，电磁炉的传感器可能无法检测到合适的负载，从而保护不加热。
     • 锅底凹凸不平： 导致与电磁炉炉面接触不良。

3. 检查机器本身

   • 放置： 确保电磁炉放置在水平、平稳的台面上。
   • 进风口/出风口： 检查机器的进风口和出风口是否被堵塞（如油污、杂物、灰尘），过热保护是电磁炉最常见的自我保护功能，一旦散热不良，它会自动停止加热，清理干净后，静置一段时间再试。

4. 误操作保护

   • 有些型号在连续按错键或操作异常时会进入“锁定”或“故障”状态，可以尝试长按“开/关”键10-15秒，看是否能复位机器。

第二步：拆机检查（需要一定动手能力和工具）

如果基础检查后问题依旧,就需要打开电磁炉后盖进行内部检查了，您需要准备一套螺丝刀、万用表。

拆机步骤：

1. 断电并拔掉插头。
2. 翻转电磁炉,拧下底部的所有螺丝。
3. 小心地撬开外壳,注意内部连接线，不要强行拉扯。

内部核心部件检查：

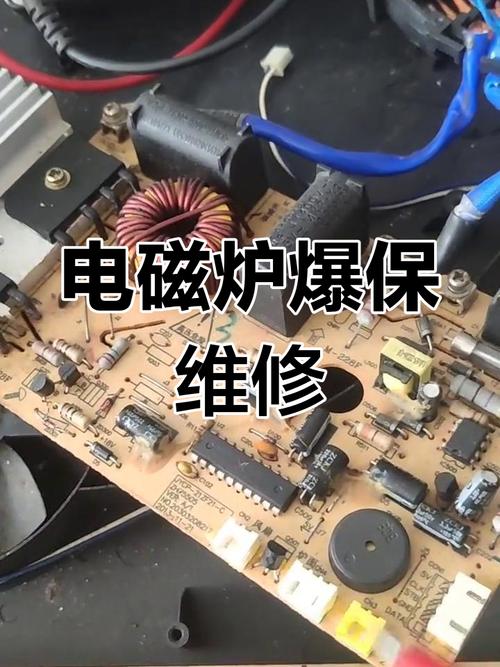

电磁炉内部主要由一块电路板（主板）和一些关键部件组成，不加热通常与以下部件有关：

IGBT（绝缘栅双极型晶体管）和整流桥

• 作用： IGBT是电磁炉的“心脏”，负责控制大电流的通断，从而产生高频电流驱动线圈盘，整流桥负责将220V交流电转换成直流电。
• 故障现象： 这两个部件是功率损耗最大的地方，也最容易因过流、过压而击穿短路。
• 检查方法（使用万用表二极管档或电阻档）：
  • 断开电源！
  • 找到IGBT（通常固定在散热片上，有三个引脚）和整流桥（通常有四个引脚）。
  • 测量IGBT：
    • 将万用表调到二极管档。
    • 测量三个引脚之间的正反向电阻,正常情况下，C（集电极）和E（发射极）之间应该有一个二极管的特性（正向有压降，反向无穷大），如果C-E或C-G、G-E之间短路或电阻极小，说明IGBT已损坏。
  • 测量整流桥：

    测量四个引脚两两之间的正反向电阻,正常时，交流输入端（AC）和直流输出端（+、-）之间应有两个二极管的特性，如果发现任何两个引脚之间短路，说明整流桥已损坏。

• 维修： 如果损坏，需要更换同型号的IGBT和整流桥。注意： 更换IGBT时，通常需要同时更换驱动电阻和谐振电容，因为它们可能已经连带受损。

高频谐振电容

• 作用： 与线圈盘配合，产生高频振荡。
• 故障现象： 容量减小或失效，会导致功率不足、无法加热或频繁烧毁IGBT。
• 检查方法（使用万用表电容档或替换法）：
  • 如果万用表有电容档,可以直接测量其容量是否与标称值相符。
  • 如果没有,可以用一个好的同规格电容替换试验，这是最稳妥的方法。

线圈盘（加热盘）

• 作用： 将高频电流转化为交变磁场，从而加热锅具。
• 故障现象： 线圈盘内部漆包线短路、断路或接线端子松动。
• 检查方法：
  • 目视检查： 查看线圈盘是否有明显的烧黑、断裂或变形。
  • 测量电阻： 用万用表电阻档测量线圈盘两根引线之间的电阻，正常情况下应该是一个很小的电阻（通常小于1欧姆），如果电阻无穷大（断路）或非常小（短路），说明线圈盘损坏。

驱动电路和MCU（微处理器）

• 作用： MCU是电磁炉的“大脑”，负责接收指令、检测锅具状态并向驱动电路发出加热信号，驱动电路负责放大MCU的信号，去控制IGBT。
• 故障现象： MCU死机、驱动芯片（如TA8316S、BA3106等）或其周边电阻、电容损坏。
• 检查方法：
  • 检查供电： 测量MCU和驱动芯片的VCC（供电）脚是否有正常的5V或18V电压。
  • 检查信号： （需要一定的电子知识）在待机状态下，测量MCU给驱动芯片的信号输出脚是否有脉冲信号，如果没有，可能是MCU问题，如果有信号到驱动芯片，但IGBT不工作，可能是驱动芯片或其周边元件（如上拉/下拉电阻）损坏。
  • 检查锅具检测电路： 检查连接到MCU的电流检测、电压检测电路的元件是否正常。

温度传感器

• 作用： 检测炉面温度和IGBT温度，实现过热保护。
• 故障现象： 传感器开路或短路，导致MCU误判温度过高，从而进入保护状态不加热。
• 检查方法：
  • 找到传感器（通常是固定在散热片上的一个圆形或方形元件，有两条引线）。
  • 在室温下,用万用表测量其电阻，正常情况下，其阻值应在几十千欧姆左右（具体数值因型号而异，可以找一个同型号好的机器对比），如果阻值无穷大或接近0欧姆，说明传感器已损坏。

总结与建议

维修建议：

1. 先易后难： 严格按照第一步和第二步的顺序进行排查，80%的故障可能在前几步就能解决。
2. 替换法： 对于电容、传感器等元件，如果手头有同型号的好件，替换法是最快、最准确的判断方法。
3. 寻求专业帮助： 如果您对电路不熟悉，或者测量发现IGBT、整流桥、MCU等核心部件损坏，强烈建议联系九阳官方售后或专业维修师傅进行维修，这些部件的更换和调试需要专业知识和工具，自行修理可能导致更严重的损坏或安全风险。

希望这份详细的指南能帮助您解决问题！
