tlm47v67pk主板故障怎么修？

TLM47V67PK 并不是一个标准的品牌型号，而是一个“工程板”、“山寨板”或“维修板”的型号代码。 这种主板通常用于一些非品牌机、工控机、或者维修市场上作为替换板，这意味着：

1. 没有官方资料：你几乎不可能找到官方的原理图、BIOS 或技术支持文档。
2. 质量参差不齐：做工、用料和设计可能比较粗糙，故障率相对较高。
3. 维修难度大：没有图纸，主要依赖维修人员的经验和通用主板维修方法。

维修这类主板需要极大的耐心和扎实的基础,下面我将为你提供一个通用的、系统化的主板维修流程和方法，你可以根据这个思路来排查和修复你的 TLM47V67PK 主板。

第一阶段：安全准备与初步诊断

在动手之前,请务必做好安全准备，避免对主板和自身造成二次伤害。

准备工作：

1. 工具：
   • 必备：万用表（数字万用表最好，带二极管档和蜂鸣档）、螺丝刀套装、镊子、电烙铁（尖头和刀头）、吸锡器/吸锡线、松香、焊锡丝。
   • 推荐：放大镜、热风枪、CPU/GPU/内存假负载、示波器（高级维修）。
2. 配件：

   一个好的 CPU（最好是原装的，型号明确）、一条好的内存、一个好的显卡、一个好的电源。

3. 环境：
   • 选择一个干净、光线充足、干燥的工作台。
   • 防静电措施：佩戴防静电手环，或在触摸主板前先触摸金属物体释放静电。

初步诊断（“最小系统法”）：

主板完全不通电或无法点亮,是最常见的问题，我们需要搭建一个“最小系统”来判断故障点。

最小系统组成：主板 + CPU + 内存 + 电源。

操作步骤：

1. 清理主板：用小刷子和皮吹风清理主板上的灰尘，特别是CPU插槽、内存插槽、供电模块和接口周围的灰尘。
2. 检查外观：仔细观察主板，寻找明显的物理损坏。

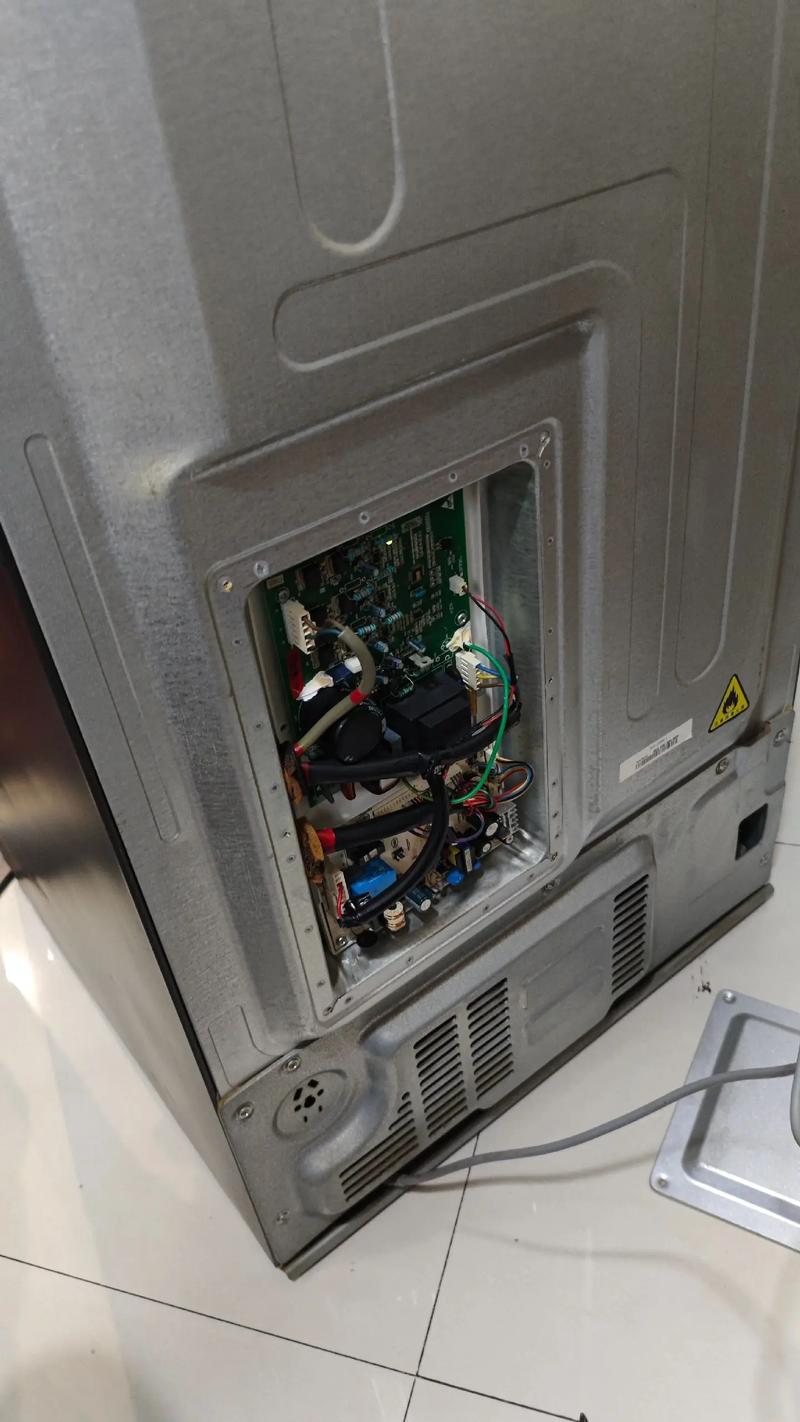

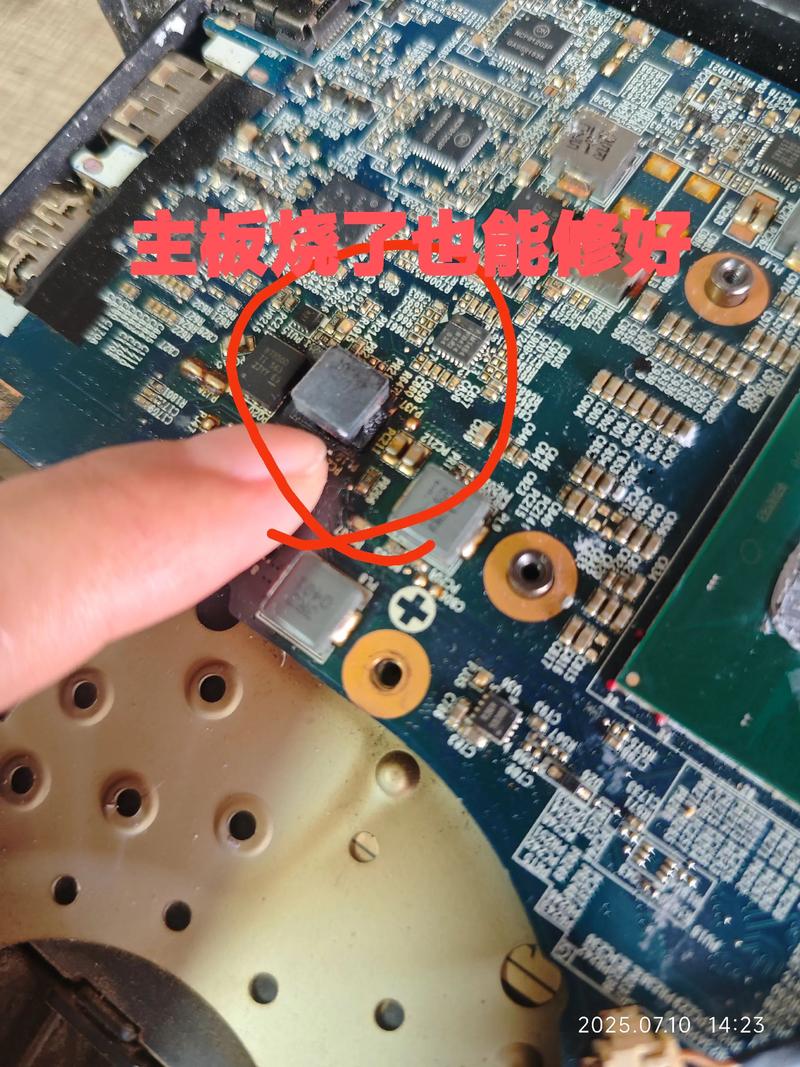

   • 烧毁：是否有电容鼓包、漏液、炸裂？是否有芯片或电阻烧焦、发黑？
   • 物理损伤：是否有PCB板弯折、断裂？是否有针脚歪斜或断裂？
   • 修复痕迹：查看主板是否被他人维修过，特别是电源管理芯片、南桥/北桥芯片周围，如果焊接粗糙或有过多的焊锡，可能是维修失败品。
3. 安装最小系统：
   • 将主板放在防静电绝缘垫上。
   • 安装CPU和散热器（无需上硅脂，只为测试）。
   • 插入一条内存（插在靠近CPU的第一个插槽，通常是A2槽）。
   • 连接电源,24Pin主供电和CPU 4/8Pin供电务必插紧。
4. 通电测试：
   • 先不接任何外设（硬盘、显卡等）。
   • 短路电源开关针脚（在主板边缘标有 PW_SW, PWR_BTN, F_PANEL 等字样的针脚）来开机。
   • 观察与倾听：
     • 电源风扇：是否转动？
     • CPU风扇：是否转动？
     • 主板状态：主板上的DEBUG卡（如果有）是否显示代码？主板上的指示灯（如CPU灯、内存灯）是否亮起？
     • 声音：是否有正常的“滴”一声（POST自检成功）？是否有异常的“滋滋”声或“滴滴滴”的报警声？

第二阶段：根据故障现象进行针对性排查

根据第一阶段的测试结果,我们可以将故障分为几大类：

故障类型一：完全不通电（电源风扇不转）

这是最严重的情况,说明主板主供电回路或电源本身有问题。

1. 排除电源问题：用一个确认好的电源替换测试，这是最快捷的方法。
2. 检查主板电源接口：
   • 用万用表二极管档测量24Pin接口的 +5VSB (紫色, Pin-9) 和 COM (黑色任意脚) 之间的电压，在插电但未开机状态下，这里应该有 +5V 电压，如果没有，检查电源或主板的 +5VSB 供电线路。
   • 检查24Pin和CPU 8Pin接口是否有针脚氧化、歪斜或虚焊。
3. 检查主电源芯片：
   • 主电源芯片（通常是一个很大的方形芯片，旁边有电感和mos管）是主板供电的核心。

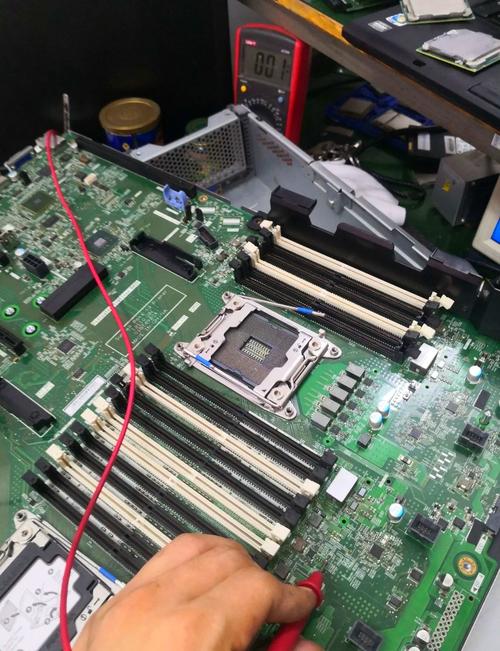

   • 测量电压：用万用表直流电压档测量主电源芯片的 VCC, VDD, VTT 等关键供电引脚的对地电压，开机时，这些电压应该符合芯片规格（通常是 +12V, +5V, +3.3V, +1.5V, +1.05V 等，具体需要查资料或经验判断）。没有图纸，全凭经验和对类似芯片的了解。
   • 检查周边元件：检查主电源芯片旁边的mos管、电感、电容是否损坏，mos管是高发故障点，用二极管档测量D、S、G三个极之间是否击穿短路，电容是否鼓包或失效。
4. 检查时钟电路：
   • 主板不通电有时是因为时钟信号未送达南桥/北桥，导致CPU无法启动，进而整个供电系统被锁定。
   • 用示波器或万用表频率档测量时钟芯片（通常是8个脚的小芯片）输出的 CLK 信号（频率通常是 318MHz, 33MHz, 66MHz 等），开机后应有规律的方波信号。
   • 检查时钟芯片的供电和晶振是否正常。
5. 检查复位电路：
   • 复位信号是让所有芯片“归零”准备工作的信号，如果复位电路有问题，主板也无法启动。
   • 测量南桥/北桥等主要芯片的 RST 引脚，在通电瞬间应有高电平跳变。

故障类型二：通电但无显示（风扇转，但DEBUG卡无代码或停在某个代码）

说明CPU已经工作,但某个环节卡住了。

1. 先插显卡：如果主板有集成显卡，请拔掉独立显卡，将显示器线插到主板的VGA/HDMI接口上测试，如果问题解决，可能是独立显卡或PCIe插槽问题。
2. 重新插拔内存：内存是导致“无显示”最常见的原因之一。
   • 将内存换一个插槽试试。
   • 用橡皮擦仔细擦拭内存金手指,去除氧化层。
   • 如果有多条内存,每次只插一条，逐一测试，排除内存损坏的可能。
3. 根据DEBUG卡代码排查：
   • 00 或 FF：通常表示CPU已工作，但未进入内存自检，重点检查内存、时钟、复位电路，以及BIOS芯片本身。
   • C0, C1, D1, D3, D5, D6 等代码：这些通常是内存检测或初始化相关的代码，如果卡在这里，大概率是内存问题、内存供电问题或BIOS问题。
   • 25, 26, 27, 2B, 2D 等代码：表示已通过内存检测，正在检测其他设备，可能是显卡、南桥或BIOS问题。
   • 没有DEBUG卡：听主板是否有报警声（不同BIOS报警声含义不同），或者观察主板上的诊断灯。
4. 检查BIOS芯片：
   • 重新刷写BIOS：找一个同型号主板的BIOS文件（非常难找，可能需要从网上搜索或从其他同型号主板上备份），使用编程器重新刷写，这是解决BIOS损坏的有效方法。
   • 测量BIOS芯片供电：BIOS芯片通常需要 +3.3V 或 +5V 供电，检查其 VCC 和 CE# (Chip Enable) 引脚电压是否正常。
   • 检查BIOS芯片本身：用万用表二极管档测量芯片对地是否短路，排除芯片内部击穿的可能。

故障类型三：能进入系统但不稳定（频繁蓝屏、死机、重启）

这类故障通常是供电不稳、元件老化或短路导致。

1. 检查供电：重点检查CPU供电、内存供电、芯片组供电的mos管、电容和电感，用万用表测量电压是否稳定，有无波动，电容是高发故障点，即使外观没有鼓包，也可能性能下降。
2. 检查温度：用手触摸CPU供电芯片、南桥/北桥芯片是否异常发烫，发烫通常意味着芯片或其周边电路存在短路或负载过大。
3. 检查短路：仔细检查主板背面和正面，是否有细小的锡渣或异物导致电源接口、USB接口等关键部位对地短路，用万用表电阻档测量 +5V, +12V 对地电阻，是否远低于正常值（正常应在数百欧姆以上）。
4. 检查接口：检查USB接口、SATA接口等是否有针脚歪斜或虚焊，导致接触不良。

第三阶段：总结与建议

对于 TLM47V67PK 这种没有图纸的主板，维修就像是“盲人摸象”，极度考验维修人员的经验。

• 耐心是第一位的：不要指望一次就能找到问题，可能需要反复测量、替换、测试。
• 从简到繁：始终遵循“最小系统法”，一步步排除，不要一上来就焊芯片。
• 寻找同型号主板：如果能找到另一块同型号的坏主板，可以作为“配件板”来测试芯片或对比测量，价值巨大。
• 知道何时放弃：如果主板的物理损坏严重（如PCB断线、核心芯片损坏且无法更换），或者经过长时间排查仍找不到问题，那么维修的成本（时间和精力）可能已经超过一块新主板的价钱，对于这种价值不高的工程板，果断放弃是最明智的选择。

如果你没有电子维修基础，强烈建议不要尝试自己维修，主板上的高压部分（如电源部分）非常危险，可能导致触电或损坏昂贵的测试设备，最好的选择是寻找专业的电脑维修师傅进行评估。
