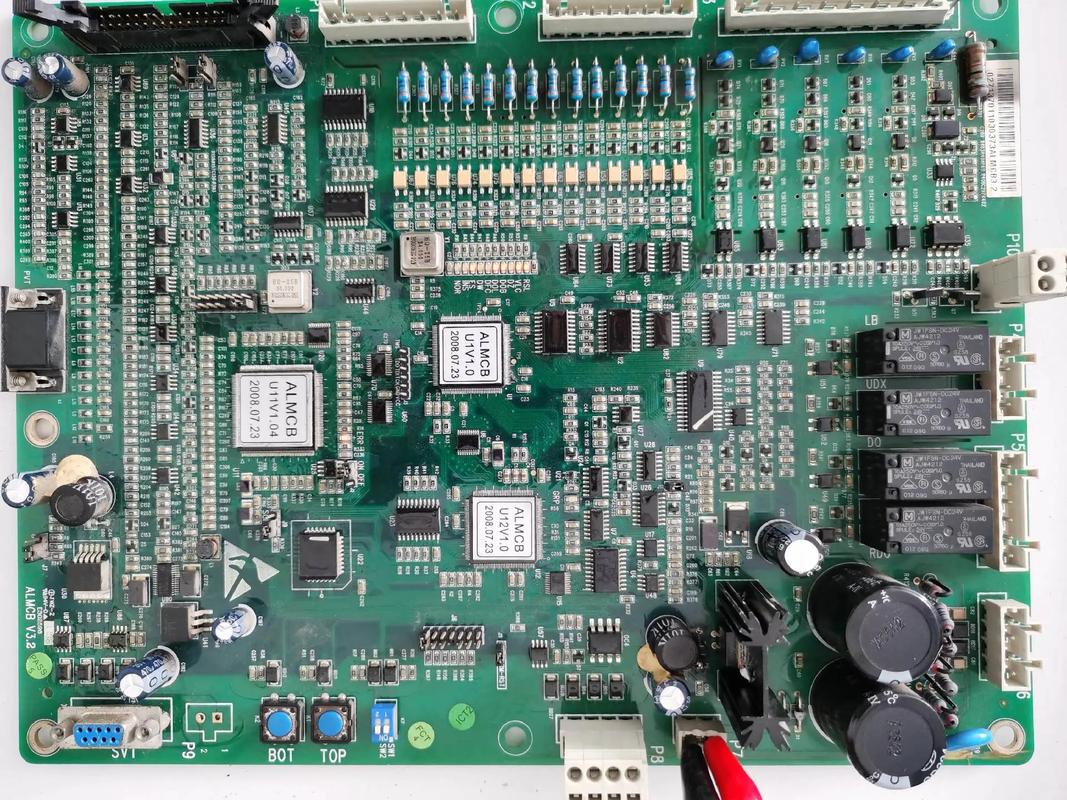

XQB50-10BP是一款比较经典的波轮洗衣机，其电脑板是整机的控制核心，维修这类电路板需要一定的电子基础，包括电路图识读、万用表使用、焊接技能等。在进行任何操作前，务必确保洗衣机已完全断电，并拔掉电源插头，以防触电。
（图片来源网络，侵删）
第一部分：故障现象与初步判断
电脑板故障通常表现为以下几种现象,我们可以根据现象初步判断问题的大致方向。
| 故障现象 | 可能的故障点 | 初步判断方法 |
|---|---|---|
| 整机不通电，无任何反应 | 电源线或插头问题 保险丝（FUSE）熔断 电源模块（变压器、整流桥、滤波电容） 微处理器（MCU） |
检查电源线是否插好，有无破损。 打开外壳，找到保险丝，用万用表通断档测量是否导通。 闻一下有无焦糊味，看有无明显烧毁元件。 |
| 通电后，指示灯全亮或乱跳，按键无反应 | 按键矩阵电路（按键、二极管、排线） 微处理器（MCU）本身或其工作条件（晶振、复位电路） 电源电压不稳 |
检查按键是否卡住或进水。 检查晶振两端有无起振电压。 检查复位电路电容是否正常。 |
| 进水不止，不洗涤 | 水位传感器（压力传感器）或其连接气管 水位传感器接口电路 微处理器 |
检查连接水位传感器的气管是否脱落、漏气或堵塞。 断电后，拔下水位传感器插头，用万用表测量其阻值，看是否随吹气而变化。 检查传感器到主板的线路是否通。 |
| 不进水，直接洗涤或脱水 | 进水阀（电磁阀） 进水阀驱动电路（可控硅、三极管） 微处理器 |
直接给进水阀通220V电，看是否能正常进水。 用万用表测进水阀线圈阻值（通常在几千欧姆）。 检查驱动可控硅（如BT137, BTA16等）是否击穿。 |
| 不脱水，桶不转 | 盖板开关 安全开关 电机及其启动电容 电机驱动电路（可控硅） 抱刹（机械部分，但由电脑板控制） |
确保盖子盖好，安全开关按下。 检查启动电容是否鼓包或失效。 测量电机绕组阻值是否正常。 检查驱动电机的可控硅是否击穿。 |
| 程序紊乱，中途停止 | 电源电压过低或不稳定 滤波电容失效 微处理器本身损坏 |
在其他电器上测试电压是否正常。 检查主滤波电容（通常容量很大，如2200μF/16V）是否鼓包、漏液。 这通常是疑难杂症，需替换MCU或整个板子。 |
第二部分：维修工具与准备
-
基本工具：
- 万用表：必备，用于测量电压、电阻、通断。
- 电烙铁：用于拆焊元件，建议用恒温烙铁，功率在30-50W。
- 焊锡丝、松香：用于焊接。
- 吸锡器或吸锡线：用于拆卸元件。
- 螺丝刀套装：用于拆机。
- 放大镜：用于观察PCB板上的微小裂纹或虚焊。
-
备件：
- 保险丝：同规格同电流（常见为2A或3A，250V）。
- 整流桥：同型号（如GBU4B, 6A 400V）。
- 滤波电容：同容量、同耐压、同尺寸（如2200μF/16V）。
- 可控硅：同型号（如BT137, BTA16, MAC97A6等）。
- 三极管：同型号（如8050, 8550, S8050等）。
- 稳压块：同型号（如7805, 7812）。
- 晶振：同频率（如4MHz）。
- 复位芯片/电容：同型号。
第三部分：维修步骤详解
安全断电与外观检查
- 断电：拔掉洗衣机电源插头。
- 拆机：拧下洗衣机后盖或控制面板的螺丝,小心取下电脑板外壳。
- 目视检查：
- 烧毁/焦糊：仔细闻一下有无烧焦的气味，寻找PCB板上颜色变深、发黑的元件。
- 鼓包/漏液：检查电解电容，尤其是电源部分的滤波电容,看顶部是否鼓起或有电解液渗出。
- 虚焊/脱焊：对着光看,检查元件引脚与焊盘的连接处是否有裂纹或光泽不均。
- 异物：检查是否有进水留下的水渍、锈迹或小虫尸体,进水是电脑板损坏的常见原因。
电源部分检修（“不通电”故障的核心）
电源部分是电脑板的“心脏”,也是故障率最高的区域。
（图片来源网络，侵删）
-
测量保险丝：
- 用万用表通断档（或电阻档）测量保险丝两端。
- 若导通：说明后级电路没有严重短路,可继续下一步。
- 若不导通（开路）：说明后级存在短路故障。切勿直接更换新保险丝通电！ 必须先找到短路点。
-
查找短路点（保险丝熔断后）：
- 断开负载：拔掉所有与主板连接的插头，包括电机、进水阀、排水阀、水位传感器、蜂鸣器、显示板等,这样可以将主板与外部负载隔离。
- 测量主电源输入端：用万用表电阻档（R*1档）测量电源线L、N端之间的电阻。
- 若阻值仍很小（接近0Ω），说明主板电源部分本身短路，重点检查：
- 整流桥：是否击穿短路。
- 主滤波电容：是否被击穿。
- 压敏电阻：是否短路（有时会炸裂）。
- 电源变压器初级线圈：是否匝间短路。
- 若阻值仍很小（接近0Ω），说明主板电源部分本身短路，重点检查：
- 若断开负载后阻值恢复正常：说明短路点在外部，可以逐一插回插头，每插回一个就测一次电阻，当电阻变小时,说明该负载及其驱动电路有问题。
-
电源输出电压测量（保险丝完好时）：
- 在通电状态下（注意安全！）,用万用表直流电压档测量电源输出端的电压。
- 常见的电压组：+5V（供给MCU和芯片）、+12V（供给继电器、电机驱动）、+12V或+18V（供给显示板）。
- 若无+5V输出：
- 检查变压器次级是否有交流电压输出。
- 检查整流桥后的直流电压是否正常。
- 检查7805等稳压块输入输出端电压是否正常。
- 检查滤波电容是否失效（容值下降会导致电压不稳或带载能力差）。
微处理器及外围电路检修
如果电源正常，但整机“大脑”不工作,问题可能出在这里。
（图片来源网络，侵删）
-
检查MCU工作条件：
- 电源（VCC）：测量MCU的电源引脚（通常是VDD或VCC）是否有稳定的+5V。
- 复位电路：测量复位引脚（RST或RESET）在开机瞬间是否有一个低电平脉冲，然后变为高电平,检查复位电容是否漏电或失效。
- 晶振电路：测量晶振两脚的对地电压，正常情况下会有一个微小的电压（如0.5V~2V不等），如果电压为0或与电源电压相同，说明晶振停振或起振电路损坏,可以尝试更换晶振和其两个负载电容。
-
检查按键矩阵电路：
- 如果按键失灵，通常是矩阵电路中的某个按键、二极管或排线问题。
- 可以用万用表二极管档或通断档，在断电状态下测量按键矩阵的行线和列线之间是否导通，按下按键时，应该有通路,也可以测量每个按键两端的二极管是否正常。
驱动电路检修
如果MCU发出了指令（如程序走到进水，MCU的进水阀驱动脚有输出），但执行部件不工作,问题在驱动电路。
-
驱动原理：MCU的I/O口输出一个微弱的信号（如高/低电平），通过一个限流电阻驱动一个三极管或光耦，再由三极管/光耦去触发一个大功率的可控硅，从而控制220V的负载（电机、进水阀等）。
-
检修方法：
- 测量MCU输出脚：在程序运行到相应步骤时,用万用表测量MCU的驱动脚是否有高低电平变化。
- 测量三极管/光耦：检查其是否被正确驱动。
- 测量可控硅：这是最常见的故障点，可控硅会因过流或过压而击穿短路，用万用表电阻档（R*1档）测量可控硅的T1和T2（或A1和A2）脚，若阻值很小或为0，说明已击穿,直接更换同型号可控硅即可。
第四部分：常见元件代换与焊接技巧
- 保险丝：必须用同规格的，若实在找不到，可用稍小电流的（如2A的换3A的）应急,但风险更高。
- 可控硅：耐压和电流值必须大于或等于原型号，触发电流要匹配，BT137系列是常用型号,很多情况下可以代换。
- 电解电容：容量和耐压必须相同，尺寸尽量相近，耐压可以稍高（如16V的换25V的）,但绝不能低。
- 三极管：尽量用同型号，NPN（如8050）和PNP（如8550）不能混用。
- 焊接技巧：
- 先用吸锡器吸走旧焊锡。
- 用烙铁加热焊盘和引脚，同时上锡，使焊锡流动,形成光滑的圆锥形焊点。
- 避免长时间加热同一焊点,以免损坏铜箔或元件。
- 焊完后用酒精清洗助焊剂。
第五部分：维修案例与总结
案例1：进水不止
- 现象：洗衣机通电后，程序一启动就进水，水满了也不停,也不洗涤。
- 检修：
- 拔掉电源，检查水位传感器气管，发现脱落,重新接上后故障依旧。
- 拔下水位传感器插头，用万用表测量其电阻，正常情况下，不吹气时阻值很大，吹气时阻值会变小，实测阻值始终为无穷大,判断传感器损坏。
- 更换新的水位传感器后,故障排除。
进水问题先查气管,再查传感器本身。
案例2：整机不通电
- 现象：指示灯不亮,按键无任何反应。
- 检修：
- 检查电源线正常。
- 打开电脑板,发现保险丝F1已熔断发黑。
- 用万用表电阻档测电源L、N端，阻值为0Ω,说明后级短路。
- 拔掉所有外部插头后，再次测量，阻值恢复正常,说明短路点在外部。
- 逐一插回插头，当插到电机插头时，阻值又变为0Ω,判断电机或其驱动电路有问题。
- 检查电机线圈，阻值正常，检查驱动电机的可控硅T3,发现T1和T2脚已击穿短路。
- 更换同型号可控硅后，换上保险丝，通电测试,洗衣机恢复正常工作。
保险丝熔断，一定要先查短路点,不可盲目更换。
安全提示与建议
- 安全第一：维修涉及220V高压，务必断电操作，如果对电路不熟悉，强烈建议不要自行维修,以免发生危险或扩大故障。

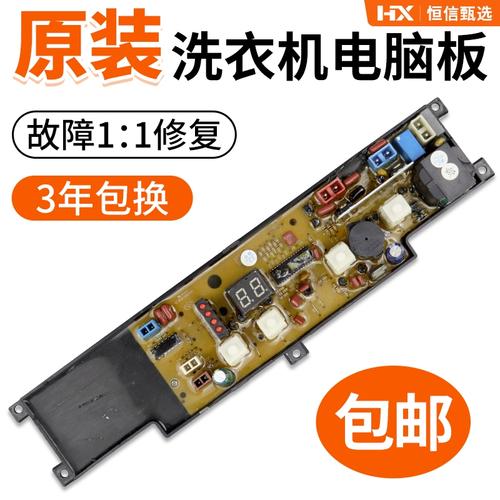

- 备件来源：可以从淘宝、京东等电商平台搜索“XQB50-10BP 电脑板”、“XQB50-10BP 程控器”购买同型号的替换板，这是最省时省力的方法，价格通常在50-100元不等。
- 成本考量：对于老旧的洗衣机，如果电脑板维修需要花费较多时间或购买多个元件,有时直接更换一块新板子的性价比更高。
- 寻求专业帮助：如果自己无法解决，可以联系家电维修师傅,他们有更丰富的经验和专业的工具。
希望这份详细的维修指南能帮助到你！祝你维修顺利！
