如何快速精准检测RS485总线短路故障？

1. RS485总线简介与常见故障类型
2. 短路故障的成因与危害
3. 短路故障检测的核心技术
4. 具体的检测方法与实现方案
5. 预防与维护建议

RS485总线简介与常见故障类型

RS485简介： RS485是一种串行通信标准，采用差分信号（两根线，A和B）进行数据传输,其核心优势在于：

• 抗共模干扰能力强：通过两线间的电压差（V_A - V_B）来判断逻辑（1或0）,能有效抵抗地电位差等噪声干扰。
• 支持多点通信：允许在总线上连接多个设备（最多32个，使用中继器可达256个）,构成主从式网络。
• 传输距离远：在波特率为9600bps时,理论上可达1200米。

常见故障类型：

1. 开路：总线A线或B线断开。
2. 短路：总线A线和B线之间短路。
3. 接地故障：A线或B线与大地（或系统地）发生短路。
4. 终端电阻缺失或错误：未在总线两端安装正确阻值的终端电阻（通常为120Ω）,导致信号反射。
5. 节点故障：某个收发器芯片损坏,导致其始终处于发送状态或呈现低阻抗。

短路故障的成因与危害

成因：

• 施工不当：线缆接头处理不当，绝缘层破损导致A、B线芯接触。
• 环境恶劣：线缆在恶劣环境中（如高温、潮湿、有腐蚀性气体）老化,绝缘性能下降。
• 外力破坏：鼠咬、挤压、机械损伤等物理原因。
• 设备故障：某个RS485收发器芯片损坏，内部A、B引脚短路。

危害：

• 通信完全瘫痪：这是最直接、最严重的后果，短路会使A、B线的电压差被拉平或钳位在某个电平，导致所有设备都无法正确识别逻辑“0”和“1”。
• 损坏总线上的设备：如果短路导致电源异常或电流过大，可能会烧毁总线上的主站或从站设备的RS485收发器芯片,甚至整个电路板。
• 故障排查困难：在复杂的总线网络中，一个微小的短路点可能非常隐蔽，难以定位,导致长时间停机。

短路故障检测的核心技术

检测RS485总线短路，关键在于监测总线的电气特性，正常通信时，总线的电压差（V_A - V_B）会在一个范围内波动（逻辑“1”时约为+2V至+6V，逻辑“0”时约为-2V至-6V），发生短路时,这个电压差会异常。

检测技术围绕以下几个核心电气量展开：

• 总线共模电压：A线和B线对地的平均电压，正常情况下应在系统允许的共模范围内（如-7V至+12V），A、B线对地短路会使其严重偏离正常范围。
• 总线差模电压：A线和B线之间的电压差，A、B线直接短路会使差模电压被钳位在接近0V。
• 总线阻抗：从总线端口看进去的总等效阻抗，正常工作时，总线阻抗较高（主要由终端电阻和众多高输入阻抗的收发器并联决定），发生短路时,总阻抗会急剧下降。

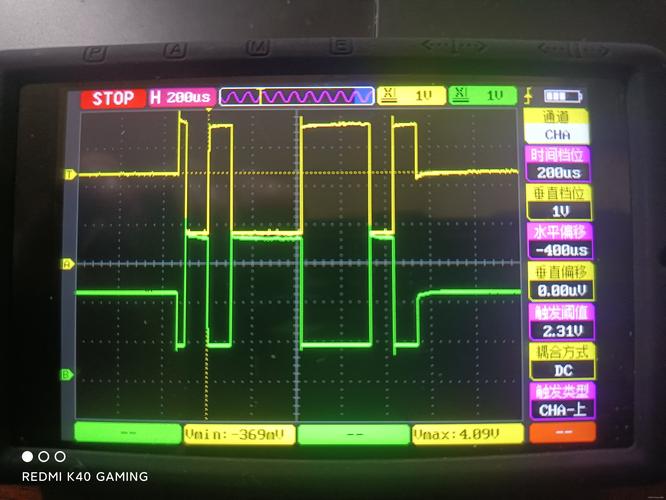

• 信号质量：通过分析波形,判断是否存在严重的失真或噪声。

具体的检测方法与实现方案

根据实现方式和智能化程度,可以分为以下几类：

基于硬件的被动检测

这是最基础、最直接的方法，通常集成在智能的RS485中继器、集线器或网关中。

电压比较法（最常用）

• 原理：在总线上设置电压比较器,实时监测差模电压和共模电压。
• 实现：
  • 差模短路检测：设置一个窗口比较器，正常差模电压应在[V_min, V_max]区间内，如果电压持续超出此范围（被钳位在±0.5V以内），则判定为A、B线短路。
  • 共模短路检测：监测A线或B线对地的电压，如果电压超出系统规定的共模范围（低于-7V或高于+12V）,则判定为对地短路。
• 优点：响应速度快，电路相对简单,不依赖通信协议。
• 缺点：只能判断“有”或“无”故障,无法定位故障点。

阻抗监测法

• 原理：通过一个受控的开关网络，周期性地向总线注入一个微小的测试电流，并测量总线上的电压变化,从而计算出总线的等效阻抗。
• 实现：
  1. 临时断开总线与主电路的连接（通过继电器）。
  2. 通过一个已知阻值的精密电阻向总线注入一个恒定电流。
  3. 测量总线上的电压降，根据欧姆定律R = V / I计算出总线阻抗。
  4. 如果计算出的阻抗远小于正常值（正常为几百欧姆，短路时可能只有几欧姆）,则判定为短路。
  5. 检测完毕后,恢复总线连接。
• 优点：检测精度高，能有效区分不同类型的故障（如短路、低负载）。
• 缺点：电路复杂，需要继电器和精密测量元件,检测过程会短暂中断通信。

基于软件/协议的主动检测

这种方法需要主站和从站的软件协同工作,智能化程度更高。

“心跳”与状态轮询

• 原理：主站周期性地向所有从站发送一个简短的“心跳”包或状态查询命令。
• 实现：
  • 从站收到命令后，必须在规定时间内回复一个“确认”信号。
  • 如果主站对一个或多个从站的连续多次轮询都没有收到响应,就可以初步判断该分支或整个总线可能存在故障。
  • 通过系统性地隔离不同分支（如果网络支持）,可以逐步缩小故障范围。
• 优点：无需额外硬件,利用现有通信资源。
• 缺点：无法立即发现物理短路，只能在通信中断后报警；无法精确定位故障点。

TDR（时域反射法）- 故障定位的“终极武器”

• 原理：TDR技术广泛应用于通信电缆（如同轴电缆、网线）的故障定位，其原理是向总线发送一个电压脉冲，并测量该脉冲的反射。
  • 当脉冲在总线中传播时，如果遇到阻抗突变点（如短路点、开路点）,部分能量会被反射回来。
  • 通过测量发射脉冲和反射脉冲之间的时间差Δt，并根据信号在总线中的传播速度v，可以精确计算出故障点的距离：Distance = (v * Δt) / 2。
• 实现：
  • 需要专门的TRS485测试仪或具备TDR功能的智能网关。
  • 设备会向总线发送一个高压/高速脉冲,并捕获回波信号。
  • 内部处理器分析回波波形，判断故障类型（短路、开路）和距离。
• 优点：可以精确定位故障点的物理距离,是现场维修的利器。
• 缺点：设备成本高，实现复杂，通常作为专业诊断工具,而非集成在普通设备中。

混合检测方案（推荐）

在实际的工业应用中，最有效和可靠的方法是硬件检测 + 软件诊断的混合方案。

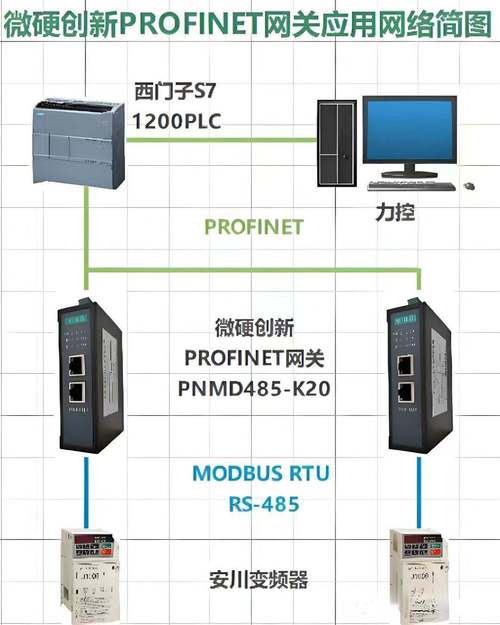

一个典型的智能RS485中继器/网关的实现流程：

1. 实时硬件监控：网关内部持续运行电压比较电路,监测总线的差模和共模电压。
2. 即时故障告警：
   • 一旦检测到电压异常（如短路），网关立即通过数字输出引脚驱动一个继电器或LED,进行本地告警。
   • 通过串口或网络（如以太网、Wi-Fi）向上位机发送详细的故障信息，“RS485总线A-B短路，时间：2025-10-27 10:00:00”。
3. 故障初步定位：
   • 如果网关支持多路总线分支（一个主端口和多个从端口），它可以自动进行端口隔离测试。
   • 它会逐个断开每个分支端口,并检测主端口电压是否恢复正常。
   • 当断开某个分支后，总线恢复正常，则可以确定故障就在该分支上,这大大缩小了排查范围。
4. 精确定位（可选高级功能）：

   对于高端产品，可以集成TDR功能或与手持式TDR测试仪联动，当定位到故障分支后,维修人员可以携带TDR设备到该分支上进行最终定位。

预防与维护建议

最好的检测是“不发生故障”,预防措施至关重要。

1. 规范施工：
   • 使用双绞线（推荐），并确保A、B线对正确。
   • 线缆接头必须使用防水接线盒或高质量的端子排,确保绝缘良好。
   • 强弱电电缆分开布线，远离大功率电机、变频器等干扰源。
2. 正确配置：
   • 必须在总线最远端的两台设备上安装120Ω的终端电阻。

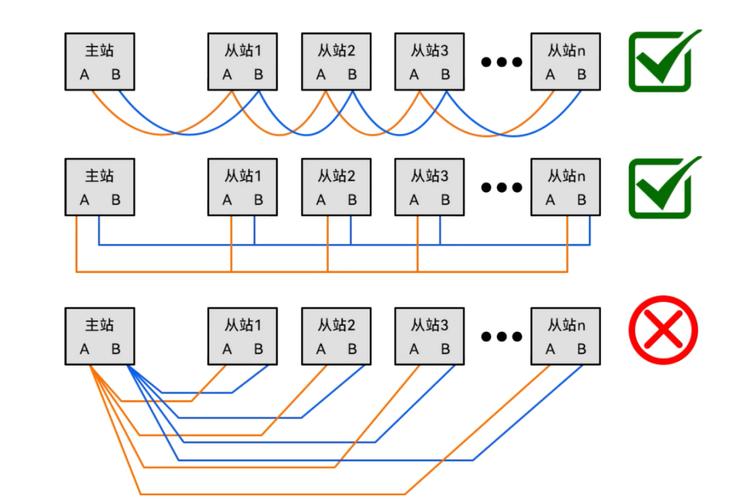

   • 合理规划网络拓扑，尽量采用总线型或树型,避免星型连接。
3. 选用可靠设备：
   • 选择带有电源隔离、隔离保护（防雷、防浪涌）功能的RS485转换器或中继器。
   • 考虑使用带有自动收发转换功能的芯片,避免半双工通信中的冲突。
4. 定期维护：
   • 定期检查总线电缆，查看是否有老化、破损、挤压的迹象。
   • 在系统停机时，可以使用万用表测量总线在无通信状态下的电阻，检查是否存在异常的低阻值（短路）或高阻值（开路）。
5. 部署智能设备：
   • 在关键节点部署具备上述混合检测功能的智能网关或中继器，虽然初期投入较高，但能极大地减少故障排查时间,提高系统可用性。

RS485总线短路故障检测是一个系统工程，需要从硬件、软件、施工、维护等多个层面综合考虑。

• 快速检测：依赖于硬件电压/阻抗监测。
• 故障隔离：通过智能网关的分支隔离测试实现。
• 精确定位：依靠TDR技术。
• 长远之计：规范施工、选用可靠设备和定期维护。

在实际应用中，一个集成了实时硬件监控、故障告警和分支隔离功能的智能RS485网关，是解决短路故障检测与定位问题的最有效、最经济的方案。
