claa320wa01屏逻辑板故障

• CLAA: 这是群创光电的代码,表示这块面板是群创生产的。
• 320: 代表屏幕对角线尺寸，这里是 32 英寸。
• WA: 代表面板的系列或特定规格。
• 01: 代表该型号的版本或批次。

CLAA320WA01 是一款由群创光电生产的 32 英寸液晶屏，了解了这一点，我们就知道它主要搭配的逻辑板型号也相对固定,这为排查故障提供了便利。

逻辑板的作用和故障现象

逻辑板，也叫 TCON 板（Time Control Controller，时序控制板），是液晶屏的“指挥中心”，它的核心作用是接收主板送来的图像信号（LVDS或RGB格式），然后进行“解码”和“时序控制”，最终精确地控制屏幕上每一个像素点的点亮、颜色和灰度,从而形成我们看到的完整图像。

当逻辑板出现故障时,通常会表现出以下几种典型的现象：

图像异常（最常见）

• 竖线/竖带: 屏幕上出现一条或多条贯穿上下的白色、黑色、彩色或干扰的线条，这些线条可能是固定的,也可能是闪动的。
• 横线/横带: 与竖线类似,但线条是贯穿左右的。
• 花屏/马赛克: 屏幕上的图像变得混乱，像马赛克、雪花点、彩色方块或乱码,严重时可能完全无法辨认图像。
• 图像撕裂: 屏幕被分成上下或左右两部分，图像错位,像被撕开一样。
• 亮度异常: 整个屏幕过亮、过暗，或者部分区域亮部分区域暗（亮度不均）。
• 色彩异常: 颜色失真、偏色（如整体发红、发蓝）,或者出现异常的色块。

无图像或有图像但无背光

• 无图像，但背光亮: 屏幕亮着白光，但显示任何图像内容，这通常是逻辑板没有正常驱动面板的像素，或者 LVDS 排线接触不良/损坏。
• 无图像，也无背光: 这种情况不一定完全是逻辑板的问题，也可能是主板、高压条或电源的问题,需要进一步排查。

功能异常

• 无OSD菜单: 按遥控器或电视机的菜单键,屏幕上弹出不了设置菜单。
• 按键失灵: 电视机本身的物理按键（音量、频道等）失灵。

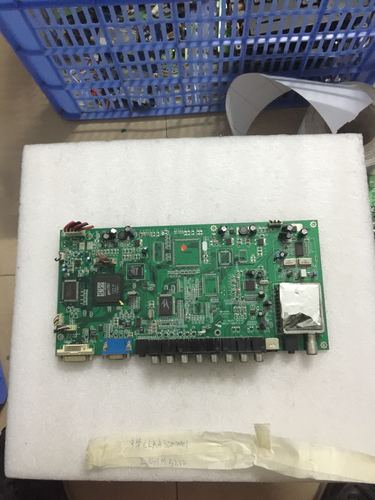

CLAA320WA01 逻辑板故障的常见原因

1. 供电问题: 这是最常见的原因，逻辑板需要稳定的 5V、12V、15V、18V 等多种电压供电，如果供电电压不稳、过高、过低或完全缺失，逻辑板将无法工作，通常是电源板或主板上的供电电路元件（如电容、稳压块）老化或损坏。
2. LVDS 排线问题: 连接逻辑板和液晶面板的 LVDS 排线非常精细，如果弯折、受潮、氧化或插头接触不良，会导致信号传输错误，从而出现花屏、竖线等故障。
3. 逻辑板本身元件损坏: 逻辑板上的核心主控芯片、存储器、供电管理芯片、排阻、电容等电子元件因过热、电压冲击或自然老化而损坏。
4. 程序/数据丢失: 极少数情况下，逻辑板上的程序或初始化数据可能因异常而丢失或错乱,导致无法正常工作。
5. 外部干扰: 强电磁干扰也可能导致逻辑板工作异常,出现花屏等现象。

故障排查与维修步骤（DIY 指南）

警告： 在进行任何维修操作前，请务必断开电视机的电源，并等待内部电容充分放电，操作时，最好佩戴防静电手环，避免静电损坏精密电子元件，如果您不具备电子维修基础,强烈建议寻求专业人士帮助。

第一步：目视检查

1. 拔掉电源线，打开电视机的后盖,找到逻辑板。
2. 仔细检查逻辑板是否有明显的物理损坏，如：
   • 电容鼓包或漏液: 这是最容易发现的故障点，逻辑板上的电容主要用于滤波和稳压,鼓包或漏液会导致供电不稳。
   • 芯片烧灼痕迹: 查看主控芯片、电源管理芯片等是否有发黑、开裂或烧焦的痕迹。
   • 电路板烧断: 查看板子上是否有明显的铜箔被烧断。
   • LVDS 排线接口: 检查排线插头是否有松动、氧化或针脚歪曲。

第二步：测量供电电压

这是判断故障范围的关键一步。

1. 找到连接逻辑板的电源排线（通常是从电源板或主板引出的）。
2. 找到逻辑板上标注的测试点，常见的有 VCC (5V)、VGH (15-25V)、VGL (-5V ~ -10V)、VDD (3.3V 或 5V) 等，具体电压值请查阅该逻辑板的原理图,但一般维修人员都有经验。
3. 使用万用表的直流电压档，黑表笔接地（通常是金属屏蔽框或大面积的接地铜箔），红表笔测量各测试点。
   • 如果某个电压缺失或严重偏离正常值： 问题很可能出在电源板或主板的供电电路上，而不是逻辑板本身,应先排查供电源头。
   • 如果所有供电电压都正常： 那么问题很可能就在逻辑板本身。

第三步：检查 LVDS 排线

1. 重新插拔： 将连接逻辑板和液晶屏的 LVDS 排线两端都拔下来，用高纯度酒精或专用清洁剂擦拭金手指部分，然后用力插紧,确保插到位。
2. 替换法： 如果有同型号的备排线，是最好的测试方法，直接替换上去,看故障是否消失。

第四步：逻辑板维修（针对有经验的维修人员）

如果确认是逻辑板本身的问题,可以进行以下操作：

1. 补焊/重焊： 对逻辑板上的主控芯片、存储器以及周边的大规模集成电路进行补焊，因为芯片虚焊是导致花屏、无图像等软性故障的常见原因。
2. 更换电容： 更换所有鼓包、漏液或性能下降的电容，成本极低,但能解决大部分供电不稳的问题。

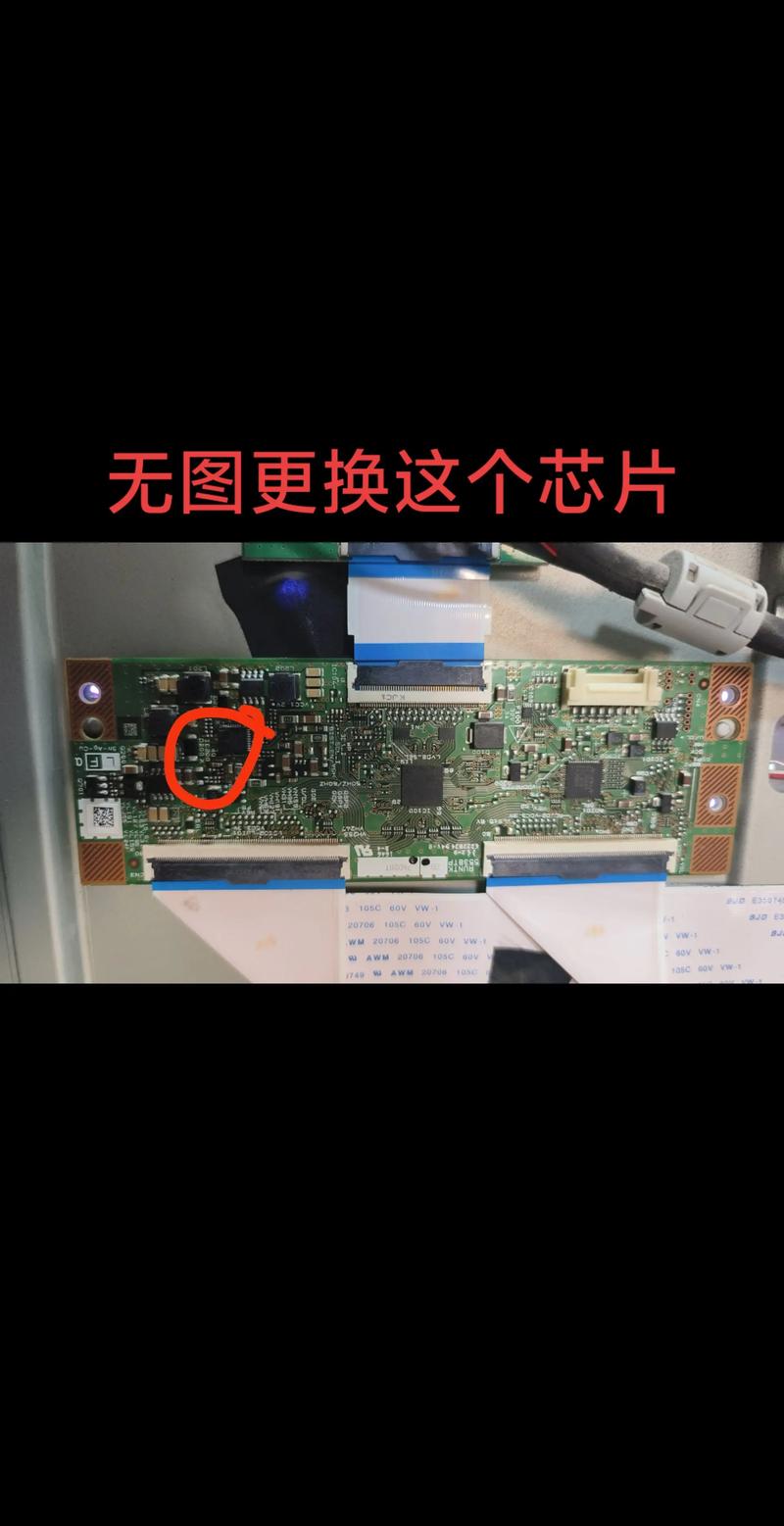

3. 更换核心芯片： 如果通过测量和排查，确定是某个主控芯片、电源芯片或存储器损坏，就需要更换同型号的芯片，这需要专业的焊接设备（如热风枪、BGA返修台）和较高的技术。
4. 程序刷新（刷机）： 如果怀疑是程序丢失，需要找到该逻辑板对应的程序文件（通常是 .bin 或 .hex 文件），通过专用的刷机工具（如 CH341A）连接到芯片的接口上进行刷新。注意：刷机有风险，操作不当可能导致逻辑板彻底报废。

解决方案总结

1. 自己动手能力强：

   • 先从最简单的重新插拔排线和目视检查电容开始。
   • 如果有万用表，就测量供电电压,这是最有效的诊断方法。
   • 如果确定是电容问题,可以自己更换。
   • 如果是芯片虚焊,可以尝试用热风枪补焊。

2. 没有维修经验：

   • 最佳方案： 将电视机送到专业的电视维修店或电子维修部，他们有专业的工具、备件和经验,能快速准确地定位并解决问题。
   • 备件更换： 维修店通常会直接更换一块全新的逻辑板，对于 CLAA320WA01 屏幕，逻辑板型号相对固定，很容易找到替代品,维修成本也相对可控。

3. 考虑成本：


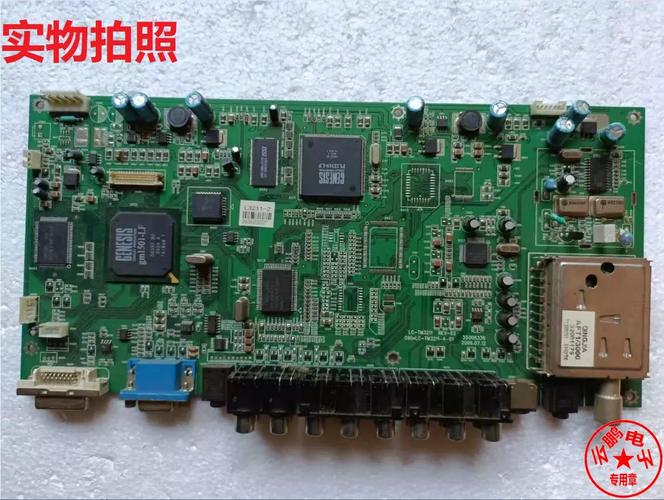

   （图片来源网络，侵删）

   如果电视机本身很旧，维修一台旧电视的成本可能接近甚至超过购买一台新机的价格，在这种情况下,更换新电视可能是更明智的选择。

希望这份详细的指南能帮助您理解和解决 CLAA320WA01 屏的逻辑板故障问题！
