荣事达电磁炉e7故障如何快速排除？

第一部分：E7故障码的核心含义

• E7 = IGBT过热保护
• 工作原理：电磁炉工作时，IGBT是大电流、高功率的元器件，会产生大量热量，为了保证其安全，电磁炉内置了温度传感器（通常是热敏电阻）来实时监测IGBT的温度，当温度超过安全阈值（通常是95-105°C）时，保护电路启动，电磁炉停止加热并显示E7代码，以防止IGBT烧毁。

第二部分：导致E7故障的常见原因

IGBT过热,无外乎两个核心原因：散热不良 或 自身/相关元件异常。

散热不良（最常见）

1. 风扇不转：这是最首要的检查点，负责给IGBT和整流桥散热的直流风扇如果停止转动，热量会在短时间内积聚，导致温度急剧升高。

   • 风扇损坏：电机烧毁、轴承卡死。
   • 供电问题：风扇供电线路开路、插件松动、相关驱动三极管或电阻损坏。
   • 异物卡住：风扇叶片被油污、小昆虫或杂物卡住。

2. 散热系统堵塞：

   • 油污堵塞：长期使用后，油污会附着在散热片上，严重影响散热效率。
   • 进风口/出风口堵塞：电磁炉周围有过多灰尘、油污，或者被物品遮挡，导致空气无法流通。

自身或相关元件异常

1. IGBT本身问题：IGBT性能下降，在正常工作电流下产生的热量比正常时要多，或者其内部已经存在轻微漏电。
2. 驱动电路问题：驱动IGBT的电路（如PWM脉宽调制信号、驱动IC、上/下管等）工作异常，导致IGBT处于不正常的开关状态，半导通”状态，此时会产生巨大的热量。
3. 主电源电压异常：输入的交流电压过高，导致流过IGBT的电流增大，发热量也随之增加。
4. 锅具问题：使用了不合适的锅具（如直径过小、材质不符），导致能量转换效率低，大量能量没有被锅具吸收，而是以热能形式散失在电磁炉面板和内部，导致整体温度升高，间接影响IGBT温度。
5. 温度传感器（热敏电阻）问题：监测IGBT温度的NTC热敏电阻性能变差、阻值漂移或其检测电路出现故障，导致主板误判温度过高而启动保护。

第三部分：荣事达电磁炉E7故障排除实例（分步指南）

⚠️ 安全第一！

• 务必断电：在进行任何内部检查前，请将电磁炉的电源插头完全拔下。
• 放电：拔掉插头后，等待几分钟，让内部高压电容自然放电，以防触电。
• 使用绝缘工具：操作时使用绝缘螺丝刀等工具，避免身体同时接触电路板上的两个不同电位点。

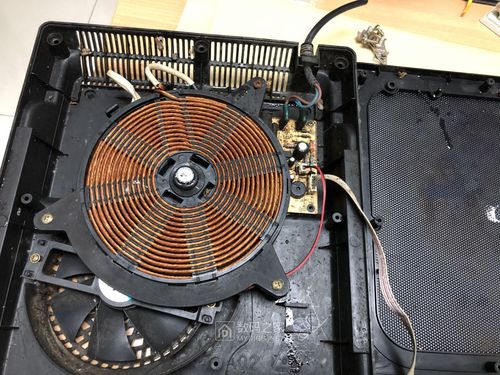

目视检查与初步清洁

1. 断电并拔下插头。
2. 打开电磁炉外壳（通常需要拧下底部的螺丝）。
3. 检查风扇：
   • 目视观察风扇叶片是否被异物（如线头、昆虫）卡住，如果有，小心清除。
   • 用手轻轻拨动风扇叶片,看是否能顺畅转动，如果感觉很涩或卡死，则风扇很可能已损坏。
4. 检查散热片：

   观察IGBT和整流桥（通常都固定在一块大的铝制散热片上）的散热片之间是否被厚厚的油污和灰尘堵塞，如果是，需要进行彻底清洁。


   （图片来源网络，侵删）
5. 清洁散热片：
   • 使用毛刷或吸尘器清除表面灰尘。
   • 对于顽固的油污,可以用棉签蘸取少量酒精或专用清洗剂进行擦拭，注意不要让液体滴到电路板上。

通电测试风扇

1. 将外壳暂时装回（或确保内部线路不会碰到金属外壳）。
2. 重新插上电源,开机但不放锅。
3. 仔细听并观察,风扇是否在通电后立即转动。
   • 如果风扇转动：说明风扇基本正常，散热系统可能暂时通畅，可以进入下一步检查。
   • 如果风扇不转：这就是导致E7的首要嫌疑，需要重点检查风扇电路。

检查风扇电路（如果风扇不转）

1. 再次断电并拔下插头。
2. 找到风扇的连接器,拔下它。
3. 用万用表的电阻档（蜂鸣档）测量风扇两根引线的通断。
   • 如果蜂鸣器响或阻值很小（通常几十到几百欧姆）：说明风扇电机线圈是好的。
   • 如果阻值无穷大（蜂鸣器不响）：说明风扇电机线圈烧断了，直接更换同型号风扇即可。
4. 如果风扇电机是好的,那么问题出在驱动电路上。
   • 找到驱动风扇的三极管（通常是一个型号如 A1015, S8050 的小三极管）。
   • 用万用表的二极管档测量其三个引脚，判断是否击穿或开路，如果损坏，更换同型号的三极管。
   • 检查与三极管相连的电阻是否有烧焦、变色的痕迹，如有则更换。

检查锅具与电压

1. 更换锅具：换一个符合规格的锅具（如含铁量高的不锈钢锅、铸铁锅），直径最好在15cm以上，重新开机测试。
2. 测量电压：如果条件允许，用万用表测量一下家中的市电电压是否稳定在220V左右，且没有异常波动。

检查温度传感器

1. 找到固定在IGBT散热片上的那个小热敏电阻（通常是一个带引脚的小圆片，用导线连接到主板上）。
2. 记下它的型号（通常是NTC，负温度系数，温度越高阻值越低）。
3. 用万用表的电阻档在室温下（约25°C）测量其阻值，并与标称值对比，如果偏差过大，则需更换。
4. 检查连接热敏电阻的插件是否松动或氧化。

检查IGBT及驱动电路（高级操作，需一定电子基础）

如果以上所有步骤都检查过,问题依旧存在，那么问题可能出在更核心的部分。

1. 检查IGBT：

   • 将IGBT从电路板上拆下。
   • 用万用表的二极管档测量其三个极（G栅极、C集电极、E发射极）之间的电阻。
   • 正常情况下,G-C和G-E之间应有一个二极管的压降（约0.5V），而C-E之间在断开状态下应不通，如果发现C-E之间短路或阻值异常，说明IGBT已击穿，必须更换。注意：更换IGBT时，必须同时检查与之并联的续流二极管，通常两者会一同损坏。

2. 检查驱动电路：

   • 这部分比较复杂,需要对照电路图和维修手册，用示波器或万用表测量驱动芯片输出的PWM信号是否正常。
   • 检查驱动电路中的上、下对管、电阻、电容等元件是否有损坏。

总结与建议

对于荣事达电磁炉E7故障,超过80%的情况都是由“风扇不转”或“散热片堵塞”引起的，您应该按照以下优先级进行排查：

1. 清洁散热片 -> 最简单、最可能有效
2. 检查并修复风扇 -> 第二常见原因
3. 更换锅具测试 -> 排除外部因素
4. 检查温度传感器 -> 相对简单
5. 检查IGBT和驱动电路 -> 最复杂，建议有经验者操作

如果自己动手能力不强,或者检查到风扇、IGBT等元件损坏，建议直接联系荣事达的官方售后或寻找专业的家电维修师傅进行更换，因为这些元件的更换需要匹配型号，并且焊接有一定技术要求。
