TCL 21寸彩电消磁电阻故障如何维修？

故障现象：如何判断消磁电阻坏了？

当消磁电阻出现故障时,通常有以下几种典型表现：

1. 屏幕出现彩色斑块或色斑： 这是最常见的现象，屏幕的某个角落或某个区域会出现一块固定的、不正常的颜色，比如一大块红色、绿色或紫色斑块，无论怎么调色相都无法消除。
2. 开机瞬间“啪”的一声后，屏幕有色斑： 正常开机时，你会听到机内发出“啪”或“滋”的一声，这是消磁线圈在工作的声音，如果这个声音正常，但屏幕上仍然有色斑，那很可能是消磁电阻本身失效了。
3. 每次开机色斑位置可能变化： 有时色斑的位置不固定，每次开机后可能出现在不同位置，这也与消磁不良有关。
4. 屏幕整体色彩失真、泛色： 整个屏幕的颜色看起来不纯正，比如整体偏绿或偏红，也可能是消磁线圈没有正常工作的表现。

简单总结： 核心症状就是 屏幕上出现无法通过电视菜单消除的固定色斑或彩色斑块。

工作原理：消磁电阻和消磁线圈

要维修,先得明白它是怎么工作的。

• 消磁线圈： 它是一个环绕在显像管锥体部分的线圈，它的作用是在开机瞬间产生一个由强到弱的交变磁场，给显像管上的荫罩板（Shadow Mask）消磁，防止地磁场或其他杂散磁场导致电子束打错位置，从而产生色斑。
• 消磁电阻： 它是一个正温度系数热敏电阻。
  • 常温下（冷态）： 它的电阻值很小（通常在十几欧姆到几十欧姆）。
  • 通电后（热态）： 电流通过它，自身温度迅速升高，电阻值会急剧增大到几十千欧甚至更高，趋于无穷大。

工作流程：

1. 你按下电源开关。
2. 消磁线圈和消磁电阻串联后,直接接在交流220V电源上。
3. 瞬间（冷态）： 消磁电阻阻值很小，形成一个很大的电流流过消磁线圈，产生一个强大的磁场进行消磁。
4. 之后（热态）： 消磁电阻迅速发热，阻值变得极大，电流被切断，消磁过程完成。

故障点： 如果消磁电阻 击穿短路，它就会一直保持很小的电阻值，导致消磁线圈持续有微弱电流流过，无法产生那个由强到弱的磁场，或者磁场太弱，无法有效消磁，如果它 开路损坏，则消磁线圈完全无法工作，也会导致消磁失败，但最常见的故障是 击穿短路。

维修准备：工具与材料

1. 工具：
   • 万用表： 必备，用于测量电阻。
   • 螺丝刀： 十字和一字，用于拆开后盖。
   • 尖嘴钳/镊子： 用于拆卸和安装元件。
   • 电烙铁和焊锡： 用于拆卸和焊接旧电阻、新电阻。
   • 吸锡器或吸锡线： 用于清理焊盘上的焊锡。
2. 材料：
   • 新的消磁电阻： 这是最关键的，购买时需要注意两个参数：
     • 标称阻值： 老式电视上常用的有 15Ω、18Ω、20Ω、27Ω 等，最好拆下旧的测量一下，或者根据电视型号在网上查找，如果找不到完全一样的，可以选择阻值相近的。
     • 耐压值： 通常要求 AC 220V 或更高，这个一般都满足。
     • 外观： 它通常是一个方形的、黑色的、有三只引脚或两只引脚的元件，上面可能会印有阻值，如 "15Ω"。

详细维修步骤

⚠️ 安全第一！CRT电视内部有高压，即使断电后，显像管上的高压电容也会在一段时间内储存电荷，有触电危险！请务必在断电并确认安全后再进行操作。

断电与拆机

1. 拔掉电源线。
2. 将电视搬到光线充足、宽敞的工作台面上。
3. 拧下电视后壳的所有螺丝,小心地取下后盖，注意有些电视的卡扣设计，不要硬撬。

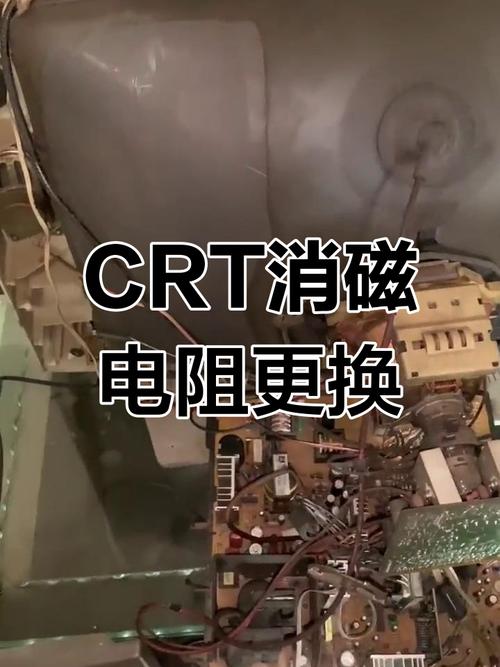

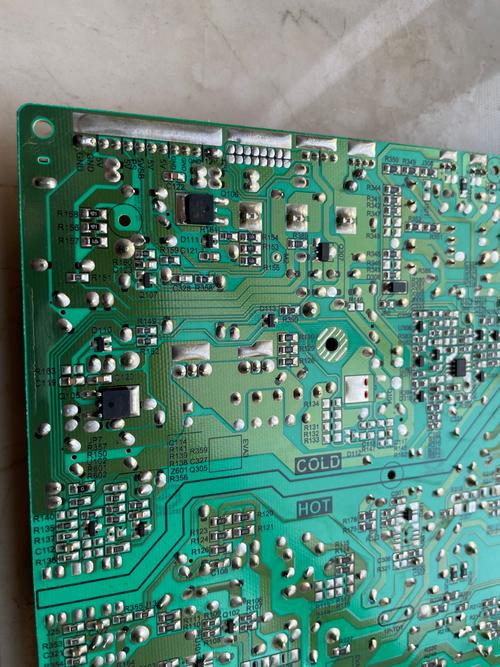

定位消磁电阻

1. 找到显像管,它是一个粗大的玻璃管。
2. 找到连接在显像管锥体部分的那个黑色扁平线圈，这就是消磁线圈。
3. 消磁线圈的两根引线,通常会连接到一个方形的、黑色的三脚或两脚元件上，这个元件就是消磁电阻，它通常位于显像管附近，或者主电路板的边缘。

测量判断（核心步骤）

1. 找到消磁电阻后，先不要急着拆。
2. 将万用表调到 电阻档 (Ω档)，选择合适的量程（比如200Ω档）。
3. 将万用表的两支表笔分别搭在消磁电阻的两个引脚上（如果是三脚的，通常中间一脚是空的，测量两边两个脚）。
4. 读取测量值：
   • 正常情况： 万用表会显示一个很小的阻值，15Ω ~ 30Ω 之间，这表明电阻是好的。
   • 故障情况1（击穿短路）： 万用表显示的阻值非常小，接近 0Ω，或者阻值远小于标称值，这是最常见的故障，说明电阻已经损坏，需要更换。
   • 故障情况2（开路）： 万用表显示阻值为 无穷大 (OL或1)，这说明电阻内部断路，也需要更换。
   • 故障情况3（性能不良）： 如果测量的阻值比标称值大很多（比如标称15Ω，测出几百欧），或者阻值不稳定，说明它已经老化，也应该更换。

拆卸旧电阻

1. 如果确认电阻损坏,就需要拆下它。
2. 用电烙铁加热电阻的焊点,同时用吸锡器吸掉焊锡，直到元件可以轻松取下。
3. 注意记录下电阻的安装方向,虽然它无极性，但良好的习惯有助于保持整洁。

安装新电阻

1. 将新的消磁电阻插到原来的焊盘上。
2. 确保引脚没有错位。
3. 用电烙铁将三个引脚（或两个）重新焊好，焊点要光滑、牢固，避免虚焊或短路。

装回与测试

1. 将后盖装回,拧上螺丝。
2. 不要急着马上插电！ 为了验证维修是否成功，同时为了安全，可以先将电视放置在远离音箱、微波炉等强磁场源的地方。
3. 插上电源,打开电视。
4. 仔细观察屏幕： 开机瞬间听一下是否有“啪”的一声，然后看屏幕上的彩色斑块是否已经消失，颜色是否恢复正常。
5. 如果色斑消失,图像正常，说明维修成功！

常见问题与注意事项

• Q: 我找不到消磁电阻怎么办？

  A: 有些电视的消磁电路是集成在电源部分的一个继电器上，工作原理类似，但绝大多数独立的CRT电视都有一个独立的消磁电阻，仔细在显像管后方寻找。

• Q: 我手上没有万用表，能直接换吗？


  （图片来源网络，侵删）
  • A: 不推荐！ 直接更换相当于“盲修”，虽然阻值相近的电阻通常能用，但无法100%确定问题就出在这里，如果换上新电阻后故障依旧，你还得重新检查，浪费时间，用万用表测量是判断故障最直接、最准确的方法。

• Q: 换上新电阻后，还是有轻微色斑怎么办？

  A: 可能是电视放置的环境磁场太强（比如旁边有低音炮、大功率音箱等），尝试将电视换个位置放置，看是否能解决，如果不行，可能是消磁线圈本身性能下降，但这比较少见。

• Q: 维修危险吗？

  • A: 非常危险！ 除了220V交流电，CRT的高压包在断电后数小时内仍可能产生上万伏的高压，足以致命！非专业人士强烈建议不要尝试，如果自己没有把握，最好找专业的维修师傅处理。

希望这份详细的指南能帮助你成功解决问题！
