220kV输电线路故障设置与检修
220kV输电电网是现代电力系统的骨干网络，承担着大容量、远距离的电力输送任务，其安全稳定运行直接关系到区域乃至全国的电力供应可靠性，由于线路长、途经地形复杂、自然环境多变，220kV线路是电力系统中故障率较高的环节，掌握线路故障的模拟设置方法、准确判断故障类型，并按照标准化流程进行高效检修,是保障电网安全的关键技能。

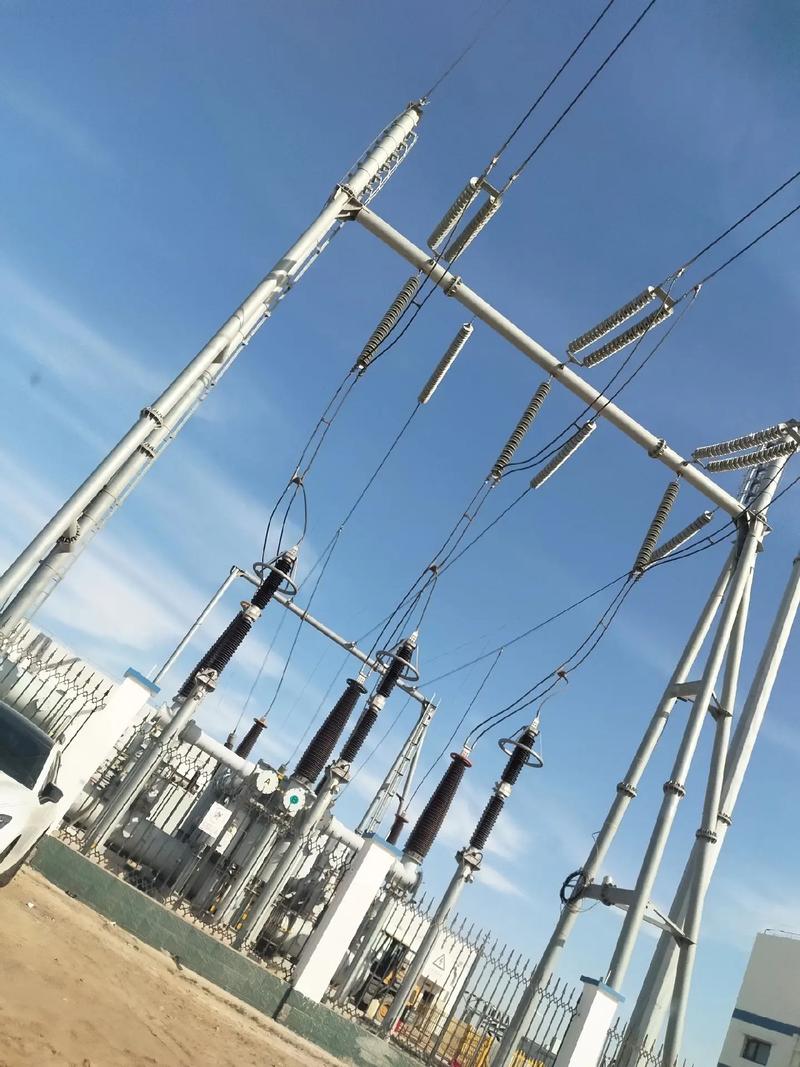

（图片来源网络，侵删）
第一部分：220kV线路故障设置
重要声明：以下所有关于“故障设置”的描述， 均指在专业实验室、仿真系统或已停运的线路上，为培训、研究或试验目的而进行的模拟操作，严禁在任何带电运行的线路上进行任何形式的故障设置，这是极度危险且违法的行为。
故障设置的目的
- 继电保护装置的校验与测试： 模拟各种短路故障，检验保护装置的动作逻辑、时间特性和整定值的准确性。
- 自动重合闸装置的调试： 模拟瞬时性故障，测试重合闸的动作时机、成功率及与保护的配合。
- 故障录波与分析系统的验证： 获取模拟故障下的电气量数据，验证录波系统的性能,并用于后续的故障分析算法研究。
- 运行人员培训： 在仿真环境中让运行人员熟悉故障现象、判断和处理流程,提升应急处置能力。
- 新型设备与材料的试验： 对新型绝缘子、导线、金具等设备在故障条件下的耐受能力进行测试。
故障设置的基本原则
- 安全第一： 必须在完全断电、可靠接地（挂接地线）的条件下进行,所有操作人员必须穿戴合格的绝缘防护用品。
- 可控性： 故障的触发应能精确控制，最好能实现远程或自动投切,以确保人员安全和试验数据的准确性。
- 可重复性： 能够在同一条件下重复设置相同类型的故障,便于对比分析和问题排查。
- 真实性： 模拟的故障参数（如故障阻抗、故障相角、故障位置）应尽可能接近真实电网情况。
常见故障类型的设置方法
单相接地故障
这是最常见的故障类型，占线路总故障的80%以上。
- 设置方法：
- 金属性短路： 使用截面积足够大的铜排或导线，一端可靠接地,另一端直接连接到待模拟故障相的导线上。
- 经电阻接地： 在接地引线中串接入一个可调电阻箱，通过调节电阻值来模拟不同过渡电阻的接地故障，电阻值从零（金属性）到几百甚至上千欧姆不等。
- 应用场景： 主要用于测试零序电流保护、零序功率方向保护、距离保护的接地阻抗元件。
两相短路故障
（图片来源网络，侵删）
- 设置方法：
使用截面积足够大的导线或短接铜排，直接连接任意两相导线（如A相和B相）。
- 应用场景： 主要用于测试相间距离保护、突变量距离保护等。
两相接地短路故障
- 设置方法：
使用一根导线同时连接两相导线（如A相和B相），然后将该连接点通过另一根导线可靠接地，也可以分别设置两个独立的单相接地，但位置要足够近,以形成两相接地。
- 应用场景： 用于测试复合电压闭锁过流保护、距离保护在复杂故障下的行为。
三相短路故障
（图片来源网络，侵删）
这是最严重的故障类型,对系统冲击最大。
- 设置方法：
使用三相短接铜排，将A、B、C三相导线在指定位置牢固地短接在一起,然后将短接点直接接地。
- 应用场景： 用于测试阻抗保护的最远动作范围、断路器的遮断容量和动稳定性。
断线故障
- 设置方法：
在线路中的某个点（如杆塔上）断开一相或两相导线，使其不与电源侧相连,断线点可以加装一个小电阻来模拟非金属性断线。
- 应用场景： 用于测试断线闭锁装置、负序/零序电流保护等。
第二部分：220kV线路故障检修
当220kV线路发生故障跳闸后，检修工作必须遵循“安全、迅速、准确、彻底”的原则。
故障检修的总体流程
故障信息收集与分析

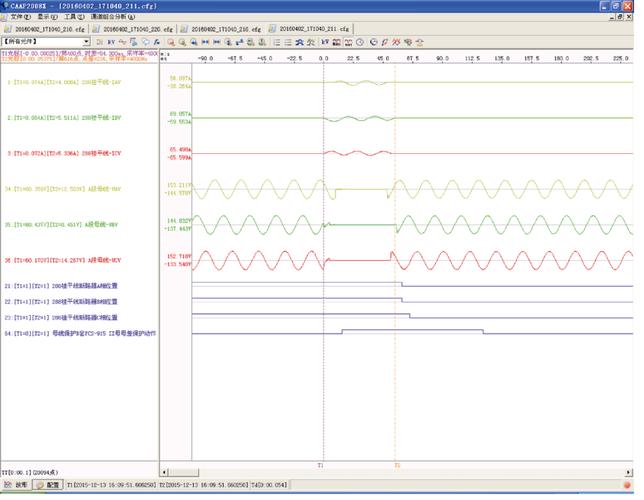

- SCADA系统与故障录波： 调度中心首先通过SCADA系统获取故障跳闸信息（开关变位、保护动作信号），随后,向相关变电站和线路维护班组索取故障录波图和故障测距报告。
- 保护动作分析： 分析保护装置的动作报告，判断是哪些保护动作（如距离I段、零序II段），是单相跳闸还是三相跳闸，是否有重合闸动作,这能初步确定故障类型和大概位置。
- 故障测距分析： 结合线路参数，将故障测距结果（如“距离XX变电站35.8km”）换算成具体的杆塔号或杆塔区间,为巡线指明方向。
故障巡线
- 组织： 由线路运行或检修班组负责人带队，组成巡线小组，必要时可邀请调度、保护专业人员参与。
- 方式：
- 步行巡线： 对测距范围内的所有杆塔、导线、绝缘子、金具、接地装置等进行地毯式排查，这是最基本、最可靠的方式。
- 无人机巡线： 对于地形复杂、交通不便的区段，利用搭载高清可见光和红外热像仪的无人机进行空中巡查，效率高，能发现人眼难以察觉的细微缺陷（如绝缘子零值、导线过热点）。
- 乘车巡线： 沿线路通道快速巡视，观察有无明显的外部破坏痕迹（如树木倒伏、异物搭挂、施工痕迹等）。
- 重点检查内容：
- 绝缘子： 有无闪络放电痕迹（白色或黑色的电弧烧伤）、破损、裂纹、自爆（玻璃绝缘子）或严重污秽。
- 导地线： 有无断股、损伤、异物搭挂（风筝、塑料布、锡箔纸等）。
- 金具： 有无锈蚀、磨损、裂纹、销钉脱落、连接螺栓松动。
- 杆塔： 有无倾斜、基础沉降、塔材被盗或变形。
- 附属设施： 防振锤、均压环、均压屏蔽环是否位移或损坏；防鸟刺、驱鸟器是否完好。
- 通道环境： 线路通道内有无超高树木、违章建筑、施工爆破等安全隐患。
故障点定位与定性
- 当巡线发现故障点后，需通过拍照、录像等方式记录现场情况。
- 根据现场痕迹（如绝缘子闪络痕迹、导线熔断点、异物种类等）准确判断故障原因和性质。
- 常见故障原因：
- 雷击： 绝缘子或杆塔上有明显的放电通道,常伴有雷声记录。
- 污闪： 多发生在潮湿天气，绝缘子表面有连续的、大面积的放电烧伤痕迹。
- 外力破坏： 如树木碰线、吊车碰线、风筝、山火、鸟害（鸟粪闪络、鸟巢短路）等。
- 设备自身缺陷： 绝缘子老化、金具疲劳断裂、导线质量缺陷等。
- 覆冰舞动： 大面积覆冰导致导线舞动,引起闪络或金具损坏。
制定检修方案
- 根据故障性质和损坏程度,制定详细的检修方案。
- 应包括：
- 工作任务： 更换绝缘子、修复导线、紧固螺栓、清理通道等。
- 人员组织： 明确工作负责人、工作许可人、工作班成员及各自的职责。
- 工器具与材料清单： 绝缘子、导线线夹、螺栓、防振锤、个人保安线、操作杆、验电器、接地线等。
- 危险点分析与预控措施： 高空坠落、物体打击、感应电触电、误登带电设备等。
- 作业步骤与安全措施： 详细描述从停电、验电、挂接地线到作业结束、恢复送电的全过程安全措施。
实施检修作业
- 工作许可： 严格执行“两票三制”（工作票、操作票；交接班制、巡回检查制、设备定期试验轮换制），调度下令后，操作人员按操作票完成线路停电、接地等安全措施。
- 现场作业： 工作负责人宣读工作票，交待安全措施和注意事项后，方可开始作业，作业人员必须按规定使用个人防护用品，登高作业人员必须使用双钩安全带,作业过程必须有人监护。
- 质量验收： 检修工作完成后，工作负责人必须对检修质量进行自检，确认所有项目符合规程和标准后，方可向调度汇报,申请恢复送电。
工作终结与资料归档
- 送电成功后,按程序办理工作终结手续。
- 整理本次故障检修的所有资料，包括故障分析报告、巡线记录、检修方案、工作票、现场照片等，形成技术档案,为后续的线路运维和改造提供依据。
安全规程（重中之重）
220kV线路检修属于高压、高空、带电或邻近带电作业,安全是所有工作的前提。
- 停电、验电、装设接地线（“三措”）是保证人身安全的三大法宝，缺一不可。
- 工作许可制度： 严禁未经许可擅自开工。
- 工作监护制度： 工作期间，工作负责人不得擅自离开,必须始终在现场监护。
- 个人防护： 正确佩戴和使用安全帽、安全带、绝缘鞋、个人保安线等。
- 保持安全距离： 作业人员与带体或带电设备必须保持足够的安全距离（220kV线路安全距离为3米）。
