电源板的基本功能与重要性
电源板是电视的“心脏”和“动力源”，它的主要功能是将家中的220V交流电转换成电视内部各个部件所需的各种稳定直流电压，主要包括：
（图片来源网络，侵删）
- +24V 或 +12V：为主板、背光驱动板（Inverter Board，旧款电视）或 LED 驱动板提供工作电压，点亮屏幕。
- +5V：为主板上的 CPU、内存、遥控接收等核心控制电路供电，是电视“活”起来的基础电压。
- +3.3V, +1.8V：为 CPU 等芯片提供更精细的内核电压。
- +STBY-V (待机电压)：通常为 +5V 或 +3.3V，只要电视插上电源，这个电压就一直存在，用于维持遥控待机功能，随时等待用户开机。
电源板任何一个输出电压异常或缺失，都可能导致电视无法开机、无图无声、屏幕闪烁或反复重启等故障。

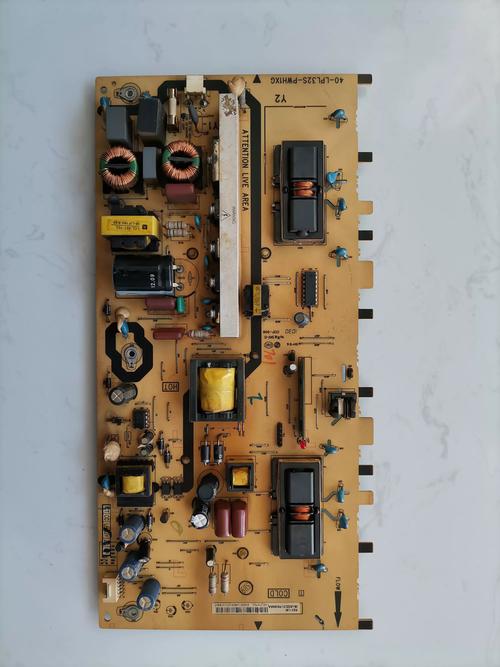

KLV-32S400A 电源板常见故障现象
根据故障现象,可以初步判断电源板的损坏部位：
-
完全无反应，指示灯不亮：
- 最可能原因： 电源板完全损坏，无法输出任何电压，包括待机电压。
- 可能故障点： 保险丝熔断、PFC（功率因数校正）电路故障、主开关电路（如开关管、PWM控制器）损坏。
-
指示灯亮，但无法开机，屏幕黑屏：
（图片来源网络，侵删）- 现象描述： 按下遥控器或机身电源键，红色指示灯变为蓝色或熄灭，但屏幕没有任何显示，也没有背光亮起。
- 最可能原因： 电源板能输出待机电压（所以指示灯亮），但无法输出主工作电压（如 +24V 或 +12V）。
- 可能故障点： 主开关电路的次级级整流二极管、滤波电容、或保护电路启动。
-
指示灯亮，屏幕有微弱亮光或闪一下就灭：
- 现象描述： 按下电源键，屏幕能瞬间亮一下或显示一条亮线，然后立即黑屏，指示灯可能也变回红色或闪烁。
- 最可能原因： 电源板或负载（主板、背光板）存在严重短路，触发了电源板的过流或过压保护电路。
- 可能故障点：
- 电源板自身： 输出端滤波电容短路、次级级整流二极管击穿。
- 负载问题： 主板或背光板存在短路，导致电源板自我保护。
-
开机后屏幕图像闪烁，或有“滋滋”声：
- 最可能原因： 电源板输出电压不稳定，滤波电容性能下降失效。
- 可能故障点： 输出端的滤波电解电容鼓包、漏液或容量衰减。
常见故障原因分析（针对 KLV-32S400A 及同类电视）
-
电解电容老化/鼓包/漏液（最常见！）
- 原因： 电视电源板工作在高电压、大电流、高温环境下，电解电容是“易损件”，电容内部的电解液会随着时间蒸发和干涸，导致性能下降，当温度升高时，内部压力增大，就会导致电容顶部鼓起或漏液。
- 影响： 轻则导致电压纹波增大，引起图像闪烁、花屏；重则完全失效，导致无电压输出或保护电路动作。
- 检查位置： 重点检查电源板上输入端（PFC电路后）和输出端（+24V, +5V等）的大容量电解电容，它们通常是体积最大的圆柱形元件。
-
电源管理芯片或 PWM 控制器损坏
（图片来源网络，侵删）- 原因： 这是电源板的“大脑”，电网电压波动、雷击、负载短路等都可能击穿芯片。
- 影响： 导致整个开关电路停止工作，无任何电压输出。
- 检查方法： 需要专业知识和工具测量其各引脚电压是否正常，或用示波器查看是否有 PWM 驱动脉冲输出。
-
开关管击穿短路
- 原因： 开关管（通常是MOSFET）是电源板上的“大力士”，承受着高电压和大电流，当负载短路、驱动电路异常或开关管本身质量不佳时，极易被击穿。
- 影响： 击穿后通常会导致保险丝熔断，如果保险丝也一并更换，通电后会再次熔断，甚至可能烧毁周边元件。
- 检查方法： 用万用表的二极管档测量开关管的D、S、G三个极之间是否短路。
-
整流桥堆损坏
- 原因： 将220V交流电转换为高压直流电的第一个环节，承受冲击较大。
- 影响： 通常导致保险丝熔断，完全无反应。
-
稳压反馈电路故障
- 原因： 由取样电阻、光耦（如PC817）和稳压芯片（如TL431）组成，负责实时监测输出电压，并调整PWM控制器以保持电压稳定。
- 影响： 如果此电路故障，可能导致输出电压过高或过低，触发保护或直接损坏后级元件。
故障排查与维修步骤（重要：安全第一！）
警告： 液晶电视电源板内部存在高压，即使拔掉电源，大电容中仍可能储存有致命电荷。不具备专业知识和工具的人员，切勿自行拆机维修！ 以下步骤仅为有经验的维修人员提供参考。
安全准备：
- 断开电视电源,拔下电源线。
- 打开电视后盖,找到电源板。
- 放电！ 找到电源板上输入端的大滤波电容（通常在PFC电路后，体积很大），用一个大功率电阻（如1KΩ/5W）的两端分别接触电容的两个引脚，进行放电。
排查步骤：
-
目视检查：
仔细观察电源板,寻找有无明显烧黑的痕迹、炸裂的元件、鼓包或漏液的电解电容，这是最直观的第一步。
-
测量保险丝：
- 用万用表的电阻档测量保险丝（通常在电源线入口处）是否熔断。
- 如果保险丝熔断： 说明后级电路存在严重短路。切勿直接更换保险丝通电！ 必须先排查短路点。
- 重点排查对象：
- 整流桥堆是否击穿。
- PFC开关管和主开关管是否击穿。
- 输出端的整流二极管和滤波电容是否击穿。
- 找到并更换损坏的元件后,才能更换保险丝。
-
如果保险丝完好：
- 测量待机电压： 给电源板通电（注意做好绝缘！），用万用表直流电压档测量排线接口上的 +STBY-V 或 +5V_STBY 电压是否正常（通常是5V左右）。
- 如果待机电压正常： 说明电源板的初级电路和待机电路基本正常，故障可能在主开关电路或负载，可以尝试断开电源板到主板和背光板的连接线（只留待机线），然后测量主电压（如+24V）是否输出，如果此时有电压，说明是主板或背光板导致电源板保护。
- 如果待机电压也异常（无或过低）： 故障在电源板的初级电路或待机电路，需要进一步测量PFC电路输出电压（通常为380V左右）和主PWM控制器的工作状态。
解决方案与建议
-
对于普通用户：
- 联系官方售后： 虽然电视较旧，但索尼官方售后仍有备件，但维修成本可能较高。
- 寻找专业维修店： 这是最推荐的方式，告诉维修师傅你的电视型号和故障现象，他们通常有经验处理这类问题，维修费通常比官方便宜，并且可以确保维修质量。
- 更换电源板总成： 这是最省事、最可靠的方法，可以在淘宝、京东等电商平台搜索 “KLV-32S400A 电源板” 或根据电源板上的型号（如型号通常印在电路板一角，如
1-857-321-11）进行购买，更换电源板总成无需调试，操作相对简单，只需拆下旧板，换上新板，连接好排线即可，价格通常在100-200元人民币。
-
对于具备电子维修知识/经验的人员：
- 更换电容： 如果只是电容鼓包，这是成本最低、成功率最高的维修方法，务必选用耐高温、高纹波、长寿命的品牌电容（如尼吉康、红宝石、三洋、化工等），并注意更换的电容耐压值和容量必须与原装一致。
- 更换损坏元件： 根据排查结果，更换烧毁的开关管、整流桥、PWM芯片等，更换后，最好在次级级负载处接一个假负载（如汽车灯泡）进行通电测试，确认电压稳定后再连接到电视主板上。
- 寻求图纸和资料： 可以尝试在网上搜索该电源板的电路图，对维修有很大帮助。
索尼 KLV-32S400A 的电源板故障，电解电容老化是头号元凶，对于大多数用户来说，最简单有效的解决方案是直接更换一块同型号的电源板总成，如果选择维修，强烈建议交给专业维修人员处理，以确保人身安全和维修效果。
