长虹43D2000N背光故障怎么修？

故障现象判断（确认是背光问题）

在动手之前，首先要确认电视确实存在背光故障,典型的背光故障现象有以下几种：

1. 黑屏/无图像，但声音正常：这是最常见的情况，开机后，你能听到电视发出的声音（比如菜单声、换台声），但屏幕是全黑的，用手电筒贴近屏幕仔细看，能看到非常暗淡、模糊的图像。
2. 屏幕一侧或局部发亮，其他地方很暗：屏幕上出现一条或多条垂直或水平的亮线/亮带,而其他区域则很暗或完全黑屏。
3. 屏幕出现闪动或闪烁：图像正常，但整个屏幕或局部区域不停地闪烁,亮度不稳定。
4. 屏幕有光晕或漏光：屏幕背景不均匀,边缘或某个区域有不规则的光斑。

如果屏幕完全无光，且听不到任何声音（电源指示灯也不亮或闪烁），那很可能是电源板或主板的问题，而不是背光问题。

第二步：维修前准备与安全须知

⚠️ 安全警告： 电视内部含有高压部件，特别是背光驱动电路（高压板/电源板），即使拔掉电源后，电容中仍可能储存有致命的高压，非专业人员请勿随意操作,以免发生触电危险。

所需工具：

1. 万用表：必备，用于测量电压、电阻和通断。
2. 绝缘螺丝刀：用于拆机。
3. 电烙铁和焊锡丝：用于更换元件。
4. 吸锡器或吸锡线：用于拆焊元件。
5. 替换零件：根据故障判断，准备可能的备件（见下文）。
6. 手电筒：用于观察屏幕背光情况。
7. 绝缘手套：高压操作时佩戴。

第三步：核心部件与工作原理

要维修,先要了解基本原理：

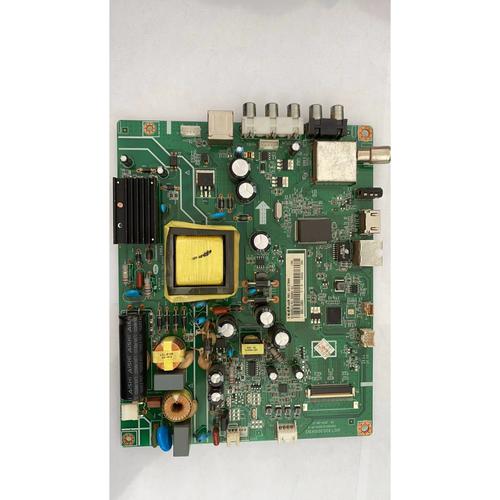

• 电源板：负责将220V交流电转换为电视各部分所需的低压直流电（如12V、5V）。
• 主板：电视的“大脑”，处理信号,并输出背光开启信号和亮度控制信号。
• 背光模组：包括灯条和导光板,负责发光。
• 高压板：也叫“逆变器”或“LED驱动板”，它的作用是接收主板送来的低压直流电（通常是12V）和PWM控制信号，然后将其转换为点亮灯条所需的高压直流电（通常是几十到一百多伏）。这是背光故障的“高发区”。

对于长虹43D2000N这款电视，它采用的是LED背光，所以驱动的是LED灯条,而不是老式的CCFL灯管。

第四步：逐步排查与维修流程

初步检查（外部与连接）

1. 重新插拔电源：有时只是瞬时电压波动导致保护。
2. 检查外部接口：确保所有线缆（HDMI、机顶盒等）连接牢固。
3. 恢复出厂设置：进入电视设置菜单，找到“恢复出厂设置”选项，尝试是否能解决问题,这可以排除软件或设置错误。

拆机与目视检查

1. 断开电源：拔掉电视的电源线。
2. 拆后盖：将电视背面朝上，用螺丝刀拆下所有后盖螺丝,取下后盖。
3. 目视检查：仔细观察电源板、主板和高压板（通常集成在电源板上，或是一个独立的小板子）。
   • 看电容：这是最容易出问题的元件，检查电源板和高压板上的电解电容，看是否有鼓包、漏液、顶部“冒顶”的现象，这是电容失效的典型标志,也是最常见的故障原因之一。
   • 看保险丝：检查电源板上的保险丝是否熔断，如果保险丝发黑或熔断,说明后级电路存在严重短路。
   • 看烧痕：观察电路板上是否有元件烧焦、发黑的痕迹。

针对性测量与判断

判断电源板是否正常

• 测输出电压：给电视通电（注意安全！），用万用表直流电压档测量电源板送往主板和高压板的电压（通常是12V或24V）。
  • 如果电压正常：说明电源板基本正常，问题可能出在主板、高压板或灯条。
  • 如果电压为0或严重偏低：说明电源板有故障,需要先修好电源板。

判断主板背光控制信号是否正常

• 找到排线：从主板上找到连接到高压板的那根排线（通常为2-4根）。
• 测量信号：
  • 其中一根是12V供电线（用万用表测电压）。
  • 另一根是背光开关信号线（BL-ON或EN），这个信号通常是高电平（如5V或12V）有效，当电视打开时,这个电压应该从0变为高电平。
  • 还有一根是亮度控制信号线（PWM或DIM），这个信号是一个脉冲信号，万用表可能测不准，但可以用示波器看,或者用万用表的直流电压档观察其电压是否随亮度调节而变化。
• 如果信号都正常：说明主板工作正常,问题锁定在高压板或灯条。

判断高压板是否正常

这是最关键的一步,高压板故障率最高。

• 方法A：短路法（最常用，需胆大心细）

  1. 确认安全：再次断电！
  2. 找到12V输入：在高压板的输入端找到+12V和GND（地线）的焊点或接口。
  3. 强制点亮：用一个10KΩ左右的电阻或一个2KΩ/0.5W的电阻，将+12V和背光开关信号线（BL-ON）连接起来，这样相当于强制告诉高压板“请开启背光”。
  4. 通电测试：给电视通电（此时手不要触碰任何电路，保持安全距离！），然后用手电筒观察屏幕。
     • 如果屏幕亮了：恭喜你，问题找到了！是主板没有给出正确的背光开关信号,重点检查主板上的供电电路或相关芯片。
     • 如果屏幕依然不亮：问题就在高压板本身或灯条。

• 方法B：替换法（最可靠）

  如果手头有同型号的好的高压板，直接替换上去测试，如果电视恢复正常,则原高压板已损坏。

判断灯条是否正常

如果高压板有正常的输出电压（可以在高压板输出到灯条的接口上测量），但灯条不亮,那就是灯条坏了。

• 测量电压法：在通电状态下，用万用表的高压档（或DC 200V档）测量高压板输出到灯条接口的电压，正常时应该有几十伏到一百多伏的电压，如果电压正常，但灯条不亮,基本可以断定是灯条问题。

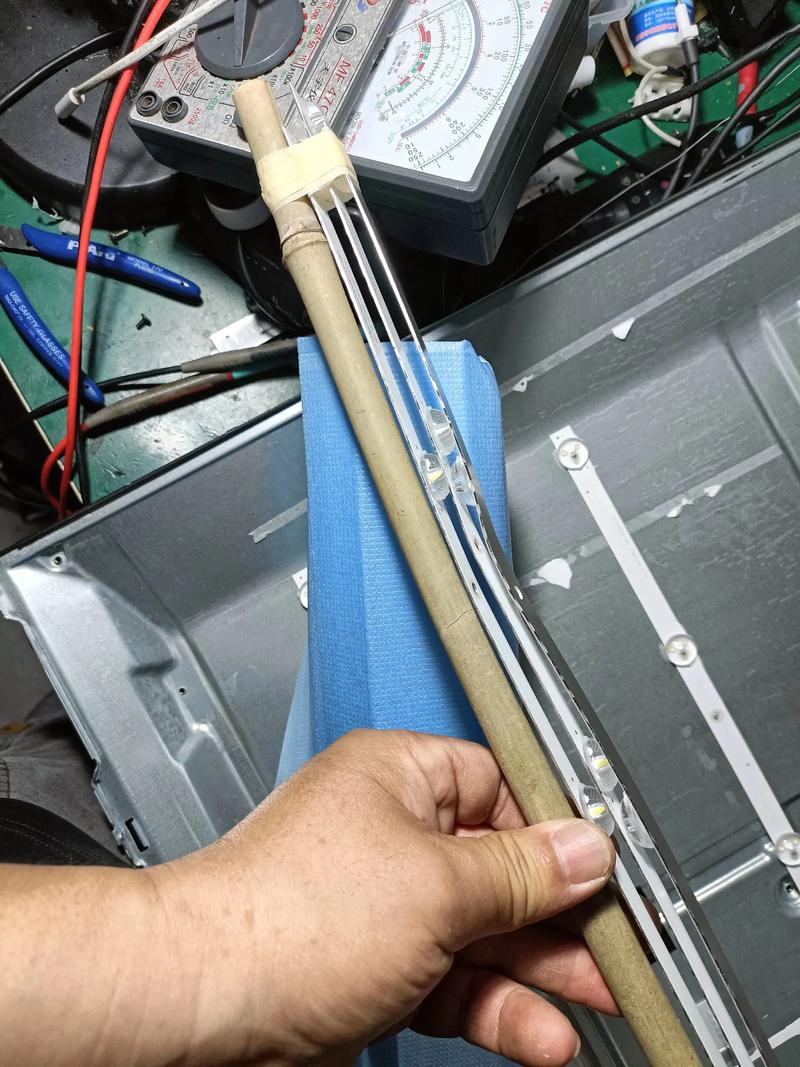

• 观察法：在暗处通电，仔细观察灯条的LED珠子是否有某个区域不亮，LED灯条通常是多串并联，如果一串不亮,那一整排都会不亮。
• 替换法：这是最简单的方法,找一根同规格的LED灯条替换上去测试。

第五步：常见故障点与维修方案

根据以上排查,最常见的故障点及维修方案如下：

故障点1：电源板/高压板电容鼓包

• 现象：黑屏，声音正常,目视可见电容鼓包。
• 维修方案：
  1. 断电,将电容全部从电路板上拆下。
  2. 用万用表电容档测量其容量,看是否衰减严重。
  3. 直接更换：这是最推荐的方案，找到规格相同（耐压和容量）的优质电容（如红宝石、尼吉康、万裕等品牌）进行更换，通常需要更换一批,因为同批次电容老化程度相近。
  4. 焊接时注意极性，不要虚焊、短路。

故障点2：高压板本身损坏

• 现象：短路法测试无效,排除了主板和灯条问题。
• 维修方案：
  1. 替换整个高压板：最简单省事的方法，在淘宝、京东等平台搜索“长虹 43D2000N 高压板”或“43D2000N LED驱动板”,购买同型号的进行替换。
  2. 维修高压板：如果高压板贵或找不到，可以尝试维修。
     • 检查MOS管：高压板的核心是MOS管，它很容易被击穿短路，用万用表二极管档测量其D-S极，如果短路,则需要更换。
     • 检查PWM控制器芯片：如OB3350、OB6536等，检查其供电、反馈引脚电压是否正常。
     • 检查升压电感和二极管：看是否开路或短路。

故障点3：LED灯条损坏

• 现象：高压板有正常输出电压,但屏幕局部不亮或完全不亮。
• 维修方案：
  1. 替换整根灯条：最简单的方法，购买同尺寸、同接口的LED灯条进行更换,更换时注意不要弄弯或损坏灯条上的LED珠子。
  2. 维修灯条：如果只是个别LED珠子损坏，可以尝试修复。
     • 找到损坏的珠子（通常珠子上会有一小黑点）。
     • 用烙铁将其焊下来，用一个同型号、同电流的LED珠子（通常是3528或5050封装）焊上去即可，如果找不到单个珠子，也可以从灯条上不重要的位置“借”一个。

总结与建议

对于长虹43D2000N的背光故障,维修思路可以总结为：

黑屏有声音 → 检查电容 → 测电源电压 → 测主板信号 → 短路法测高压板 → 测灯条电压 → 更换损坏部件。

• 电容鼓包是大概率事件,新手从这里入手成功率最高。
• 高压板是第二个高发区,备一块同型号的备用板是最高效的解决方案。
• 灯条损坏也常见,特别是使用时间较长的电视。

如果你不具备电子维修基础和工具，强烈建议不要自行拆机，可以联系专业的电视维修师傅，或者直接考虑更换一台新电视，因为维修成本（人工+配件）有时已经接近一台新电视的价格了。
