tsux9v4.1-a驱动板故障原因是什么？

“tsux9v4.1-a”不是一个标准的、广为人知的通用驱动板型号。 它更像是某个特定设备（如工业设备、医疗仪器、实验室设备、或特定品牌的显示设备）的内部定制板卡。

诊断和维修这类板卡需要更多的上下文信息,我们可以按照通用的电子故障排查思路，提供一个系统性的分析和解决方案框架。

第一步：确认故障现象

这是最重要的一步,准确的故障描述是成功维修的关键，请尽可能详细地描述以下问题：

1. 设备名称和型号： 这块板子用在什么设备上？设备的完整型号是什么？（XX公司XYZ型号光谱仪的电源控制板）
2. 具体故障表现：
   • 完全无反应： 设备通电后，屏幕不亮、风扇不转、指示灯不亮？
   • 功能异常： 某个特定功能失灵？（能开机，但无法调节亮度/温度/速度）
   • 显示错误： 设备屏幕上是否有特定的错误代码或报警信息？（Error E01, Fault 5A）
   • 性能下降： 设备运行不稳定、死机、重启、或输出参数不正常？
   • 物理损坏： 是否有烧焦的痕迹、鼓包的电容、破损的元件或闻到焦糊味？
3. 故障发生过程：
   • 是突然发生的,还是逐渐恶化的？
   • 故障发生前是否有进行过任何操作（如移动设备、更换耗材、升级软件、突然断电）？

第二步：初步安全检查与外部排查

在进行任何内部检测之前,请务必确保安全！

1. 断电与放电： 拔掉设备所有电源线，并等待几分钟，让内部大电容充分放电。
2. 目视检查：
   • 电源部分： 检查电源输入端的保险丝是否熔断，保险丝熔断通常意味着后级电路存在严重短路。
   • 电容： 仔细检查板子上的所有电解电容，看是否有鼓包、漏液、顶部开裂的现象，这是驱动板最常见的故障点之一。
   • 芯片和元件： 检查是否有明显的烧焦、发黑、炸裂的元件。
   • 连接器： 检查板子与排线、其他模块的连接器是否松动、氧化或针脚歪曲。
3. 闻气味： 闻一下板子是否有刺鼻的焦糊味，这可以帮助定位过热的区域。
4. 最小系统测试：

   如果可能,将这块驱动板从主设备上拆下来，只连接必要的电源和最小负载（如果手册有说明），看是否能进入基本工作状态，这有助于判断故障是来自板卡本身还是设备的其他部分。


   （图片来源网络，侵删）

第三步：根据故障现象进行针对性排查

场景A：完全无电，指示灯不亮

这通常是电源电路的问题。

1. 检查外部电源： 确认给设备供电的电源适配器或外部电源箱是否正常输出电压。
2. 检查输入保险丝： 用万用表二极管档或电阻档测量板子电源输入端的保险丝是否通，如果不通，则已熔断。
3. 检查整流桥和滤波电容：
   • 整流桥： 检查是否有二极管被击穿短路，可以用万用表二极管档测量每个桥臂的正反向特性。
   • 滤波电容： 测量主电源输入端的大容量电解电容是否失效（容量下降或短路），可以用万用表的电容档或替换法测试。
4. 检查开关电源电路（PWM控制器）：
   • 检查PWM控制器芯片（如UC384x系列等）的供电引脚（VCC）是否有电压，如果VCC电压异常，可能是启动电阻开路或VCC供电电路的电容有问题。
   • 检查开关管（MOSFET）是否被击穿短路，这是导致保险丝熔断的常见元凶。
   • 检查开关变压器的初级和次级线圈是否开路或短路。

场景B：功能异常，如无法控制输出

这通常是控制信号电路或驱动/功率输出电路的问题。

1. 检查控制芯片：
   • 找到板子上的主控MCU（微控制器）或专用控制芯片。
   • 测量其供电引脚是否正常。
   • 检查其晶振是否起振（用示波器测量）。
   • 检查其复位引脚电压是否正常。
   • 检查与MCU相连的程序存储器（Flash/ROM）芯片是否正常。
2. 检查信号通路：
   • 用万用表或示波器追踪从MCU到驱动芯片,再到功率元件的控制信号线是否通畅，是否有虚焊或断线？
   • 检查反馈信号（如电压、电流采样信号）是否正常，反馈环路异常会导致保护或输出失控。
3. 检查驱动电路：
   • 板子上通常有专门的驱动芯片（如光耦、MOSFET驱动器IR2110等）来隔离和放大控制信号。
   • 检查驱动芯片的供电和输入/输出信号是否正常。
4. 检查功率输出元件：
   • MOSFET/IGBT： 检查这些开关管是否被击穿或开路。
   • 继电器： 检查驱动继电器的三极管和续流二极管是否正常，继电器本身触点是否氧化或粘连。

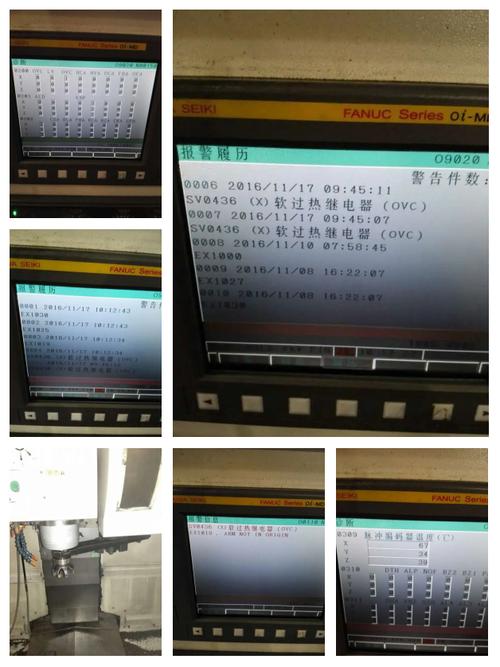

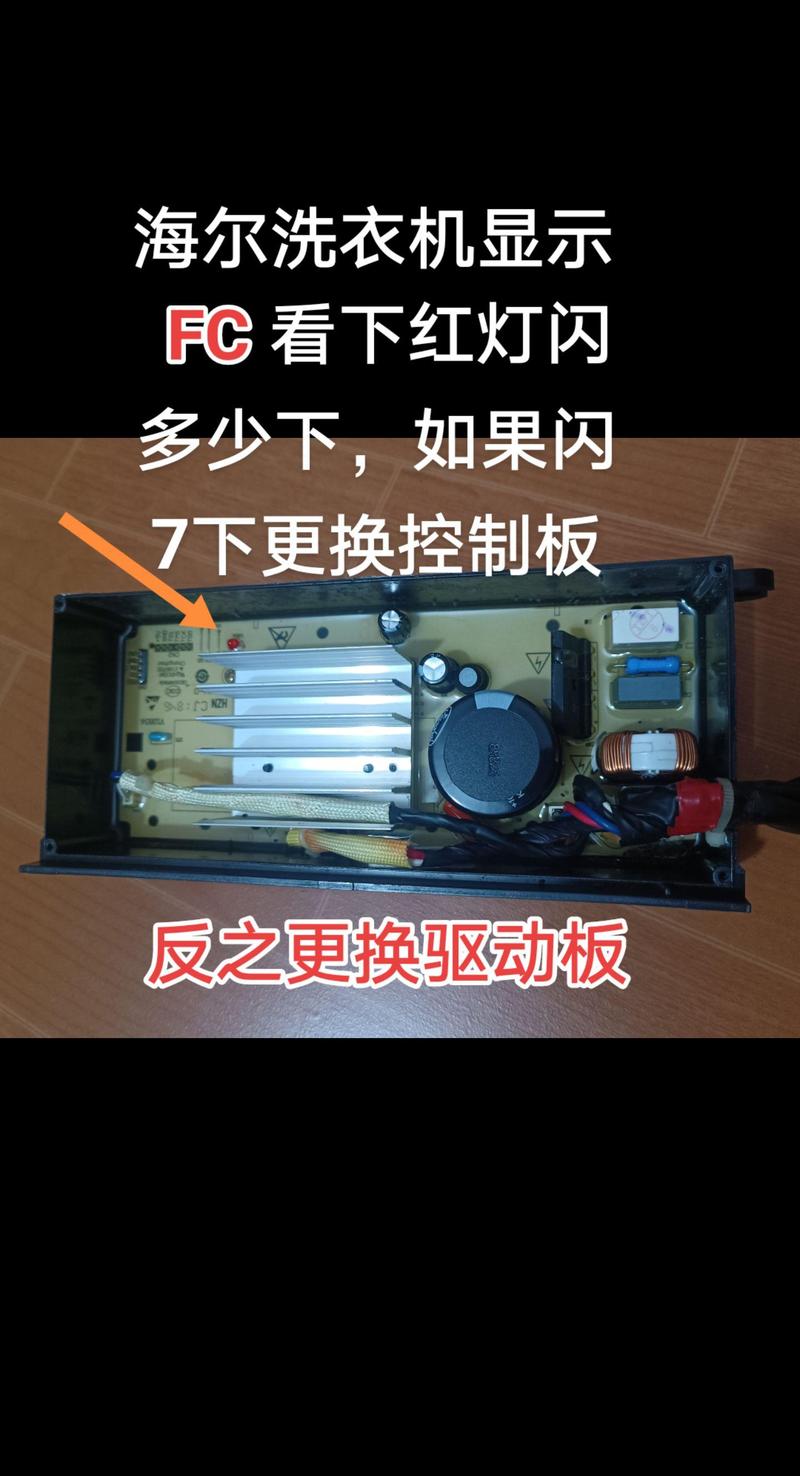

场景C：显示特定错误代码

这是最幸运的情况,因为错误代码直接指出了问题所在。

1. 查阅手册： 首先查阅设备的使用手册或技术文档，找到错误代码的定义和对应的解决方案。
2. 手册未提供： 如果没有手册，错误代码通常对应着某个特定的传感器、保护电路或通信模块的故障，可以根据代码，重点检查相关的电路部分。

第四步：维修与测试

1. 元件级维修：
   • 更换损坏元件： 对于烧毁的保险丝、鼓包的电容、击穿的芯片，进行更换。
   • 补焊： 对于虚焊的元件（特别是大功率元件和芯片），用热风枪或电烙铁进行重新焊接。
   • 飞线修复： 对于细小的断线，可以用细漆包线进行飞线连接。
2. 上电测试：
   • 逐步上电： 先在隔离变压器上对板卡进行低压供电（如调压器调至低电压），观察是否有异常现象（如冒烟、异常发热）。
   • 测量关键点电压： 在确认没有短路后，逐步升高电压，并使用万用表或示波器测量关键测试点的电压波形是否与设计值一致。
   • 连接负载测试： 在确认板卡基本功能正常后，再连接到原设备上进行完整功能测试。

第五步：寻求专业帮助

如果以上步骤无法解决问题,或者您不具备电子维修的经验和工具，建议：

1. 联系设备制造商： 这是最可靠的方式，他们通常能提供原理图、备件或维修服务。
2. 寻找专业维修公司： 寻找专门维修工业电子设备或特定领域设备的维修服务商，他们有更专业的工具和经验。
3. 在线社区求助： 在一些专业的电子工程师论坛（如“电子发烧友”、“21ic电子网”等）发帖求助，提供清晰的故障描述和清晰的板子照片，可能会有高手提供指导。

维修“tsux9v4.1-a”驱动板的核心思路是：

1. 安全第一，做好断电和防护。
2. 由简到繁，从外部检查和目视 inspection 开始。
3. 先看电源，再查控制，最后看输出。
4. 故障现象是向导，根据具体表现缩小排查范围。
5. 善用工具（万用表是基础，示波器是利器）。
6. 不要轻易放弃，但也要知道何时寻求专业帮助。

希望这个详细的指南能帮助您解决驱动板的故障问题！
