故障现象定义
首先明确“视频无信号”的具体表现：
（图片来源网络，侵删）

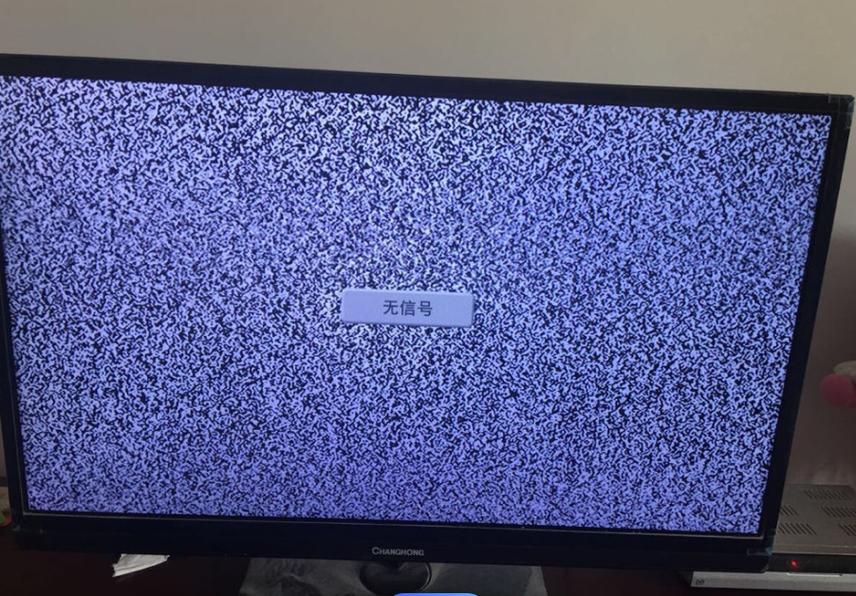

- AV/TV/分量信号：开机后屏幕黑屏或蓝屏，显示“无信号”或“无视频信号”字样，但电视能正常进入系统菜单（OSD）。
- HDMI信号：插入HDMI设备后，屏幕无任何反应，或提示“无信号”。
- VGA信号：连接电脑后，屏幕无显示。
关键点：OSD菜单（屏幕上的设置菜单）可以正常显示，这说明主板供电、系统CPU运行、屏幕驱动基本正常，问题出在视频信号处理或切换的环节。
故障分析核心思路
3T36机芯的视频信号处理流程可以简化为：
信号源 (AV/HDMI/VGA) → 信号切换/选择芯片 → 主视频解码芯片 → 屏幕驱动板 (TCON) → 屏幕
“视频无信号”的故障点主要集中在以下几个部分：
（图片来源网络，侵删）
- 信号输入/切换部分：接口是否松动、氧化？切换芯片是否工作？
- 视频解码部分：主芯片（如MSD6A808/MSD6A918等）及其周边电路是否正常工作？
- 软件/配置部分：软件是否误设？EEPROM存储的配置是否丢失或错乱？
- 屏幕驱动部分：TCON板是否正常接收和处理视频信号？
详细排查步骤（由简到繁）
请按照以下步骤进行操作,可以大大提高维修效率。
第一步：外部设备和线缆检查（最常见原因）
这是最简单也最容易忽略的一步,请务必首先检查。
- 检查信号源：确认您的机顶盒、游戏机、电脑等信号源设备本身是正常工作的（可以接到另一台电视上测试）。
- 检查线缆：更换一根确认是好的HDMI线、AV线或VGA线，线缆内部断芯是常见故障。
- 检查接口：检查电视背板的接口是否有物理损坏、松动或大量氧化物，可以拔插几次，或用酒精棉签擦拭一下接口。
- 切换信号源：在电视遥控器上，使用“信源”或“输入”按钮，尝试切换到不同的输入接口（从HDMI1切换到HDMI2，或切换到AV、TV模式），如果某个接口始终不行，可能是该接口硬件损坏。
如果以上检查后问题依旧，则进入下一步。
第二步：进入工厂菜单，检查软件配置
软件问题,特别是“屏参”丢失或错乱，是导致无信号的常见原因。
（图片来源网络，侵删）
-
进入工厂菜单：
- 在关机状态下，遥控器依次按下：显示、音量减、遥控器待机键、屏显。
- 或者尝试：菜单、屏显、菜单、音量加。（不同版本固件可能有差异，第一种方法更通用）
- 成功后,屏幕上会出现类似“Factory Menu”或“工厂模式”的界面。
-
检查关键项目：
- 查找屏参设置：在工厂菜单中，寻找类似“屏参”、“Panel”、“LVDS”或“EDID”等选项。
- 重新读取屏参：如果发现屏参为空或设置错误，尝试找到“读取屏参”、“Auto Search”或“EDID Read”等选项，让电视自动重新读取屏幕的参数信息。
- 检查LVDS/RGB设置：确认LVDS（或RGB）通道数（如8位、10位）、正负极性、时钟频率等设置是否与屏幕匹配，如果不确定，最稳妥的办法是恢复出厂设置。
- 恢复出厂设置：在工厂菜单中找到“恢复出厂设置”或“Initialize”选项进行操作。注意：这会清除所有用户设置，但通常能解决软件错乱问题。
如果恢复出厂设置或重读屏参后问题依旧，则基本可以排除软件问题，进入硬件排查。
第三步：电压测量与关键点检查（需要万用表）
这是硬件维修的核心,需要一定的电子基础。
-

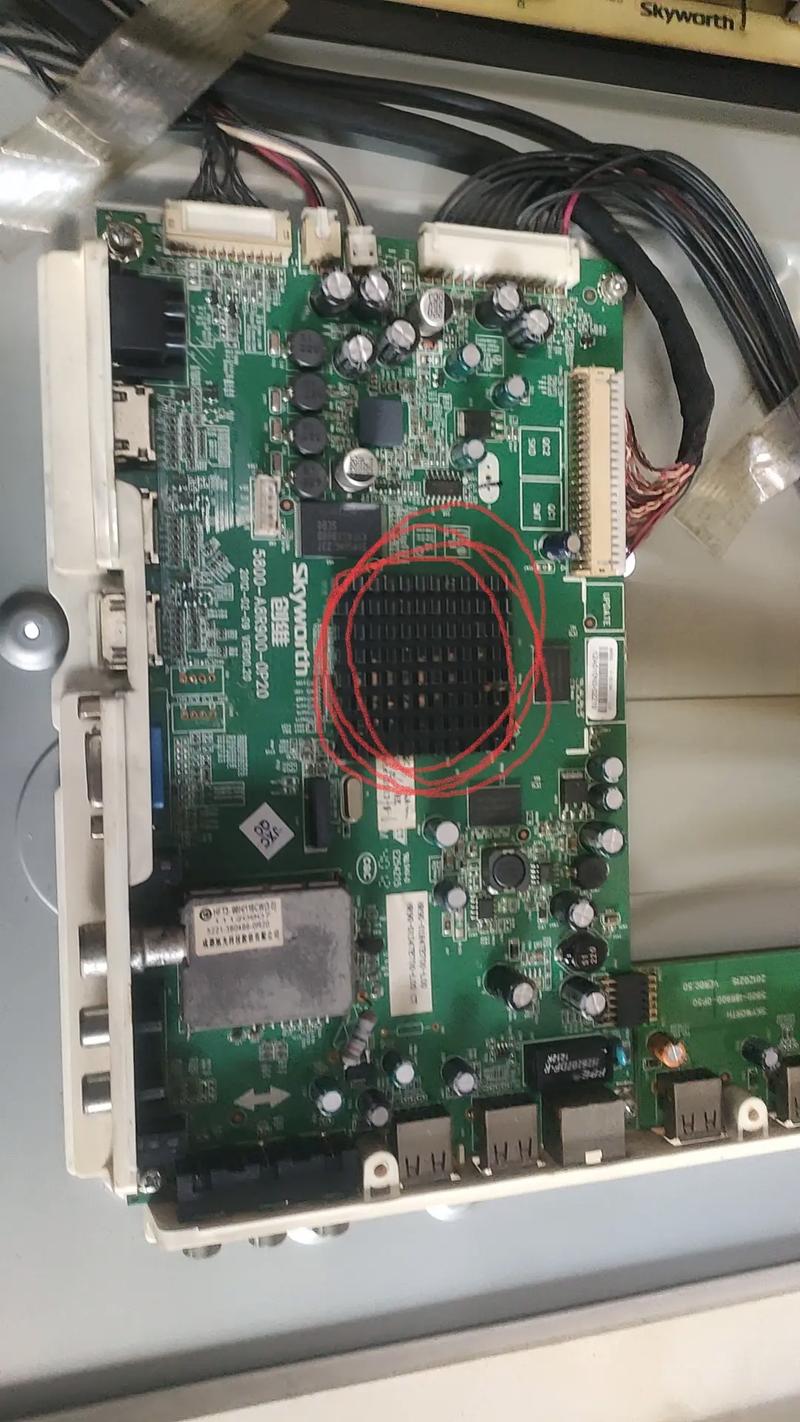

检查主芯片供电：
- 找到主芯片（通常是MSD6A808/MSD6A918等BGA封装的大芯片）。
- 测量其主供电,通常是 3V、2V、8V、5V 等多组电源，这些电压由主板上的电源管理芯片（如MP6414等）提供。
- 重点：检查 AVDD（模拟视频供电，通常是1.8V或3.3V）和 DVDD（数字视频供电）是否稳定存在，如果主芯片供电异常，后续所有工作都无法进行。
-
检查晶振：
- 主芯片旁边通常有两个晶振,一个是系统晶振（27MHz），另一个是视频晶振（24MHz或27MHz）。
- 用万用表的直流电压档测量晶振两脚的对地电压，正常情况下会有微小的电压差（一脚0.8V，另一脚1.2V）。
- 如果电压完全一样（比如都是0V或都是3.3V），晶振或其连接的电容可能损坏，用示波器测量波形更准确，但万用表电压测量是最基本的判断。
-
检查信号切换芯片：
- 3T36机芯通常使用一个多路视频切换芯片（如TDA19988或类似型号），负责切换HDMI、AV等信号。
- 检查其供电是否正常（通常是3.3V）。
- 检查其I2C总线（SDA、SCL）是否通畅，这需要测量总线电压是否在正常范围内（通常在3V~3.5V之间波动），且没有被拉死或对地短路，总线问题会导致芯片无法与主CPU通信。
-
检查EEPROM存储芯片：
- 这个芯片（通常是24Cxx系列）存储着电视的所有设置，包括屏参、频道列表等。
- 如果它损坏或数据错乱,也可能导致无信号。
- 检查其供电（通常是3.3V）和I2C总线，如果怀疑它损坏，可以尝试更换同型号的EEPROM芯片，并重新刷写固件。
第四步：信号追踪与隔离法（高级）
如果以上步骤都正常,问题可能出在信号链路上。
-
信号注入法（简单判断）：
- 找到主板输出到屏幕TCON板的LVDS或RGB排线。
- 在电视正常播放有画面的情况下（比如在系统菜单界面），用示波器测量其中几根关键线，如时钟线 和 数据线。
- 时钟线：应该有非常规整的、频率较高的方波信号。
- 数据线：应该有数据信号波形。
- 如果时钟线有信号而数据线没有，说明主芯片可能工作不正常。
- 如果时钟和数据线都没有信号，说明问题出在主芯片之前。
- 如果时钟和数据线都有信号，但屏幕无显示，则可能是TCON板或屏幕本身损坏。
-
最小系统法：
- 将主板从机壳中取出,只连接上电源、屏幕排线、AV信号源和按键板。
- 排除机壳内短路或接触不良的可能性。
常见故障点总结
根据维修经验,创维3T36机芯“视频无信号”的高发故障点如下：
- 软件问题（约40%）：屏参数据丢失或错乱。首选方案：进入工厂菜单恢复出厂设置或重读屏参。
- 供电问题（约30%）：主芯片或视频切换芯片的某路供电（特别是AVDD）异常，通常是供电电感或滤波电容虚焊或损坏。
- EEPROM芯片问题（约15%）：芯片损坏或数据错乱，导致系统无法正确识别和配置，表现为开机所有设置恢复默认，且无法保存。
- 晶振问题（约10%）：视频晶振损坏，导致主芯片无法处理视频数据。
- 信号切换芯片损坏（约5%）：芯片本身损坏，无法切换或处理输入信号。
- 屏幕或TCON板问题（<5%）：相对较少，因为OSD能正常显示，说明屏幕驱动部分基本工作，但如果主板送出的信号本身格式不对，也可能导致黑屏。
维修建议
- 对于普通用户：如果检查外部设备和线缆后问题依旧，且对工厂菜单不熟悉，建议联系专业维修人员。
- 对于初级维修者：从“第一步”到“第三步”的电压和晶振检查入手，能解决大部分问题，不要轻易动BGA芯片（主芯片、TCON芯片），重焊风险高。
- 对于专业维修者：结合信号追踪和最小系统法，配合原理图分析，可以快速定位故障点，如果软件问题无法解决，可能需要重新刷写整片固件。
希望这份详细的指南能帮助您解决创维3T36机芯的视频无信号故障！
