创维42E70RG主板故障如何排查修复？

主板是电视的“大脑”和“神经中枢”，它集成了CPU、电源管理、信号处理、音频处理、以及与各个部件（屏幕、电源板、按键板、背光板等）通信的控制电路，主板的故障现象会非常多样化,有时甚至会与其他部件的故障表现相似。

创维42E70RG主板常见故障现象

当创维42E70RG的主板出现问题时,可能会表现出以下一种或多种症状：

1. 完全无法开机（最常见）

   • 现象描述：电视接通电源后，按下遥控器或机身电源键，指示灯不亮，或者指示灯亮一下又熄灭，屏幕全黑,没有任何反应。
   • 可能原因：主板上的主芯片（CPU）未工作、电源管理芯片损坏、晶振问题、复位电路故障、或主板短路导致电源板保护。

2. 指示灯亮，但屏幕无光，无图像无声音

   • 现象描述：电源指示灯亮，表示电源板已供电正常，但屏幕是黑的，听不到任何开机声音（如电视系统启动音）。
   • 可能原因：主板未向屏幕驱动板发出点亮信号、主板未向音频处理电路发出信号、或主板上负责视频/音频输出的芯片损坏。

3. 开机后屏幕显示“Logo”或“创维”画面，然后黑屏或死机


   （图片来源网络，侵删）
   • 现象描述：电视能启动到系统初始化阶段，显示品牌Logo，但无法进入主界面，随后黑屏或画面卡死，遥控器/按键无反应。
   • 可能原因：主板软件（程序存储器Flash/ROM）数据丢失或损坏、CPU与程序存储器之间的通信线路故障、主芯片本身性能不稳定或损坏。

4. 图像或声音异常

   • 图像异常：花屏、马赛克、图像有干扰条纹、颜色失真、图像缺色等。
   • 声音异常：声音小、有杂音、无声音、声音卡顿。
   • 可能原因：主板上的视频解码芯片、音频处理芯片、或它们周边的供电、晶振、滤波电容等元件损坏。

5. 功能部分失灵

   • 现象描述：电视能正常显示和播放，但某些功能失效，
     • 遥控器失灵，但按键板正常（可能是主板上的红外接收头或相关电路故障）。
     • USB接口无法识别U盘（可能是主板上的USB供电或数据线接口损坏）。
     • HDMI接口无信号（可能是HDMI芯片或外围电路故障）。

6. 自动重启或频繁开机/关机

   • 现象描述：电视在使用过程中或开机后，突然自动重启，或者反复执行开机-关机循环。
   • 可能原因：主板供电不稳定（如滤波电容鼓包、漏电）、复位电路异常、或主芯片存在虚焊、损坏等问题。

初步自检与排查（用户可自行操作）

在怀疑主板故障前，请先排除一些简单的外部问题,这能帮你更准确地判断问题所在。

1. 检查电源：确保电源线插紧，墙插插座有电,可以换一个插座试试。
2. 检查遥控器/电池：用遥控器对准电视，按下“电源”键时，看指示灯是否有反应（比如闪烁一下），如果没反应,换新电池。
3. 检查指示灯：
   • 指示灯完全不亮：问题很可能出在电源板或主板的电源输入/管理部分。
   • 指示灯亮但不变颜色或闪烁：通常是主板未正常工作,进入了保护状态。
   • 指示灯正常亮起并变为工作颜色（如蓝色或白色）：说明主板已通电并尝试启动，问题可能在软件、屏幕驱动或信号处理部分。
4. 聆听声音：开机时仔细听，电视内部是否有“嘀”的一声开机音，或者风扇转动的声音，如果没有,说明主板根本没有启动。
5. 检查外部信号源：尝试用不同的HDMI线连接不同的设备（如机顶盒、电脑），看是否能正常显示,以排除是信号源或HDMI接口的问题。

主板故障的专业诊断思路

如果初步排查后，高度怀疑是主板问题，那么就需要专业的维修人员或具备一定电子技术基础的人士进行诊断,以下是主板维修的基本流程：

第1步：安全准备与外观检查

• 断电放电：拔掉电视电源，短按电源键几次,释放内部电容残留电荷。

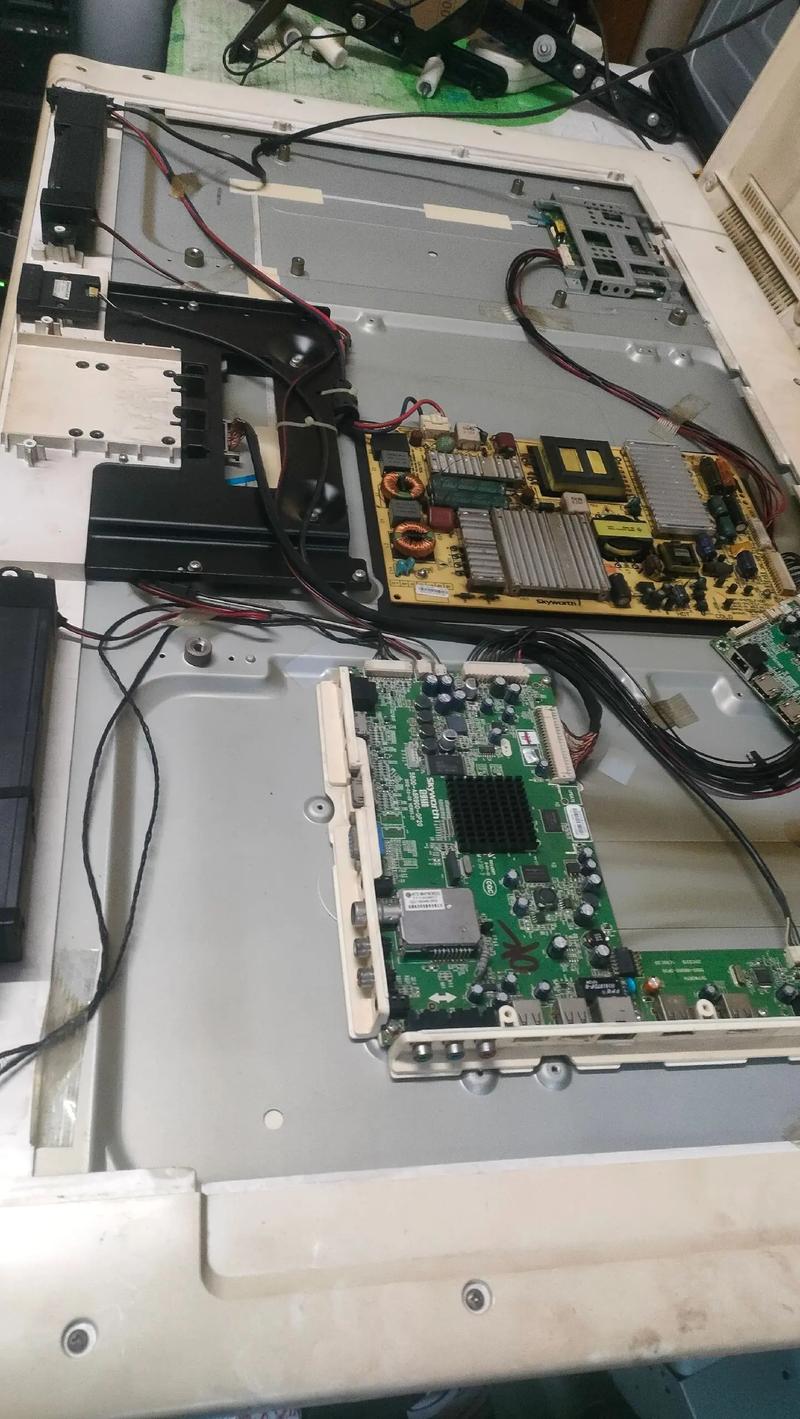

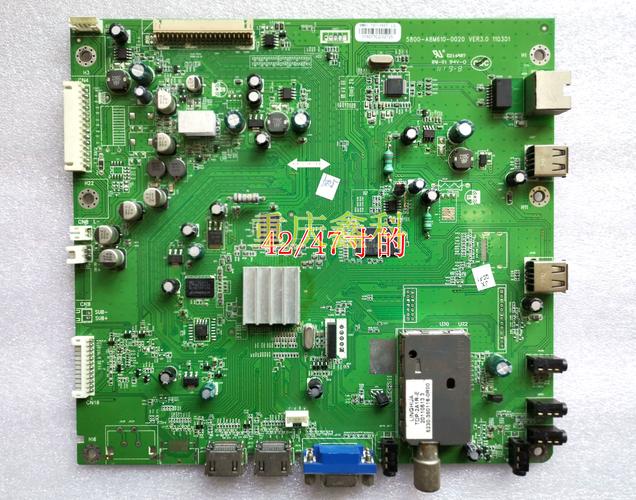

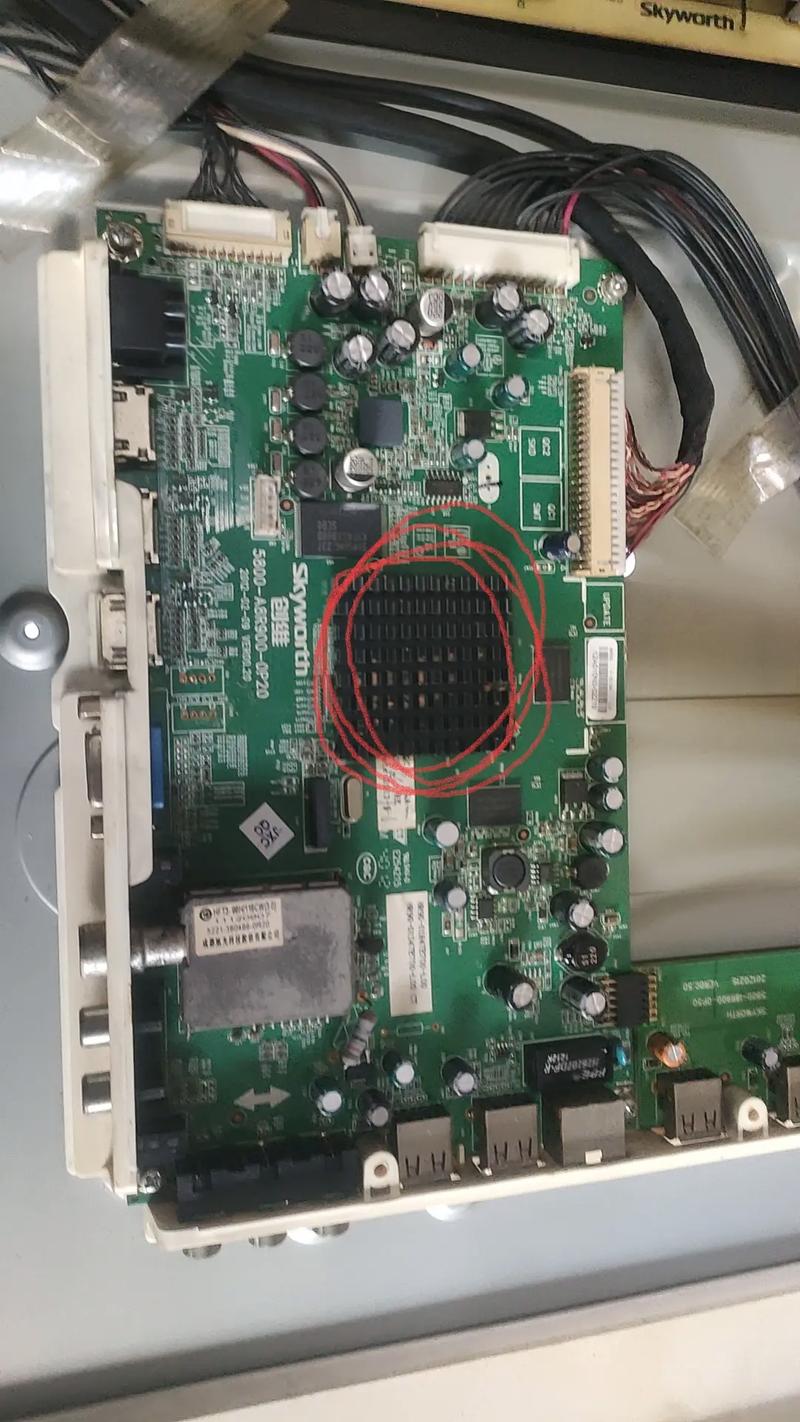

• 目视检查：将主板从电视中取出（注意断开所有排线），仔细观察：
  • 电容：这是主板最易损的元件，重点看是否有鼓包、漏液、顶部“冒顶”的现象，42E70RG是较老的型号,电容老化问题非常普遍。
  • 烧痕：闻一下主板是否有焦糊味，观察芯片、电阻、电感等元件表面是否有发黑、烧焦的痕迹。
  • 虚焊/脱焊：观察主芯片（CPU、Flash芯片）的大焊点是否有裂纹、光泽不均的迹象,这可能是虚焊。
  • 物理损伤：检查主板是否有弯折、断裂或异物造成的短路。

第2步：测量关键电压

• 工具：需要使用万用表。
• 测量点：
  • 主供电：找到主板输入电源接口，测量是否有+12V或+24V（根据电源板输出）电压输入。
  • 核心供电：测量主芯片（CPU）、内存、程序存储器等核心芯片的供电引脚，电压是否正常且稳定（如3.3V, 2.5V, 1.8V, 1.2V等，具体看主板上的标识或图纸）。
  • 背光使能电压：找到连接到屏幕驱动板的排线，测量其中一根“BL_ON”或“BL_EN”的信号线，开机时应有高电平（如3.3V或5V）电压，如果此电压无,会导致无光黑屏。
  • 其他使能信号：如“Power ON”信号（电源板送至主板的）、复位信号等。

第3步：检测时钟与复位信号

• 时钟信号：主板所有芯片都需要时钟信号来同步工作，用示波器测量主芯片、Flash芯片等关键IC的晶振引脚，应有清晰、稳定的正弦波或方波，如果无波形,可能是晶振损坏或其供电问题。
• 复位信号：开机瞬间，主芯片等IC的复位引脚会有一个从低到高的电平跳变,用万用表或示波器可以检测到。

第4步：判断软件问题还是硬件问题

• 软件问题（大概率）：
  • 现象：开机有反应，能进Logo,但进系统或卡死。
  • 诊断：如果主板的供电、时钟、复位三大基本条件都正常，那么很可能是软件问题，通常是Flash芯片（存储固件的芯片）程序数据丢失或损坏。
  • 解决：使用编程器（如CH341A），从网上寻找同型号电视的“BIOS”或“固件”文件，然后重新烧录到Flash芯片中,这是维修老型号电视主板成功率最高的方法之一。
• 硬件问题：
  • 如果上述关键电压、时钟、复位信号中有一项或多项异常，或者发现明显的物理损坏（如烧毁的电容、芯片）,则基本可以确定是硬件损坏。
  • 解决：
    • 更换电容：对于鼓包、漏液的电容，用同规格的电容更换,成本最低。
    • 补焊/重焊：对于虚焊的芯片,使用热风枪重新焊接。
    • 更换芯片：对于损坏的芯片（如电源管理IC、晶振、Flash芯片等），找到同型号的进行更换，难度较高,需要专业技巧。

维修方案与成本建议

1. 官方售后

   • 优点：技术专业,配件原厂。
   • 缺点：42E70RG是老型号，很可能已经没有原装主板备件，即使有，价格会非常昂贵（可能高达数百甚至上千元）,且维修周期长。
   • 建议：可以尝试咨询，但做好“无配件”的心理准备。

2. 第三方维修店

   • 优点：灵活性强，维修速度快，成本较低,他们通常擅长处理老型号电视的常见故障。
   • 缺点：技术水平参差不齐，可能使用副厂配件,维修后稳定性不如原厂。
   • 建议：这是最推荐的方案，寻找一家信誉好的维修店，向他们说明故障现象，并询问维修方案和报价，维修费通常在100-300元之间,具体取决于故障点。

3. 自行维修

   • 优点：成本最低,能获得成就感。
   • 缺点：需要具备电子电路知识、焊接技能和必要的工具（万用表、电烙铁、风枪、编程器等）,有损坏主板甚至引发其他风险的可能。
   • 建议：仅推荐给有经验的电子爱好者，对于普通用户,强烈不建议尝试。

4. 更换电视

   • 考虑因素：创维42E70RG是一款大约2010-2012年推出的电视，如今已非常老旧，其画质、音效、智能功能都已远落后于现代电视，维修成本（即使是第三方）可能接近甚至超过一台同尺寸的新智能电视的价格。
   • 建议：如果维修报价超过200-300元，或者电视还有其他老化问题（如屏幕亮度下降、色彩暗淡），直接更换一台新电视可能是更经济、更明智的选择。

对于创维42E70RG的主板故障,最现实的路径是：

1. 先自行排查，排除电源、遥控器等外部问题。
2. 如果确定是主板问题，首选方案是寻找一家可靠的第三方维修店，让他们进行专业检测和维修，对于老型号电视，软件重刷（重固件）是最高效、最经济的维修方式。
3. 评估维修价值：如果维修费过高，或你对这台电视的期望值不高，更换新电视”是最终归宿，毕竟，为十年前的电视投入过多维修成本,从经济学角度并不划算。
