第一步：安全第一，准备工具和识别电源板

在进行任何维修之前,请务必断开电视电源，并拔下电源线，由于电源板有大容量电容，即使断电后，内部电容中仍可能储存有高压电，非常危险，建议使用大功率电阻（如1K/5W）对主滤波电容进行放电。

（图片来源网络，侵删）

常用维修工具：

万用表（必备，最好有二极管档和电容档）
电烙铁、吸锡器、助焊剂
示波器（高级维修，非必需但非常有用）
热风枪（如需更换IC或贴片元件）
螺丝刀、镊子等

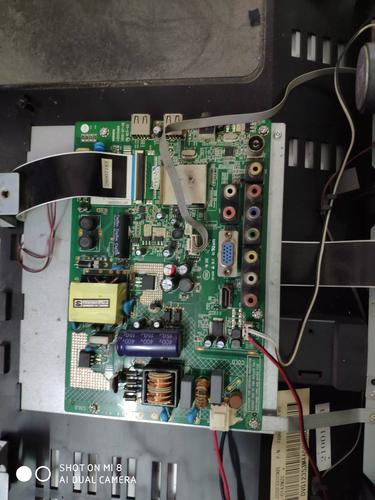

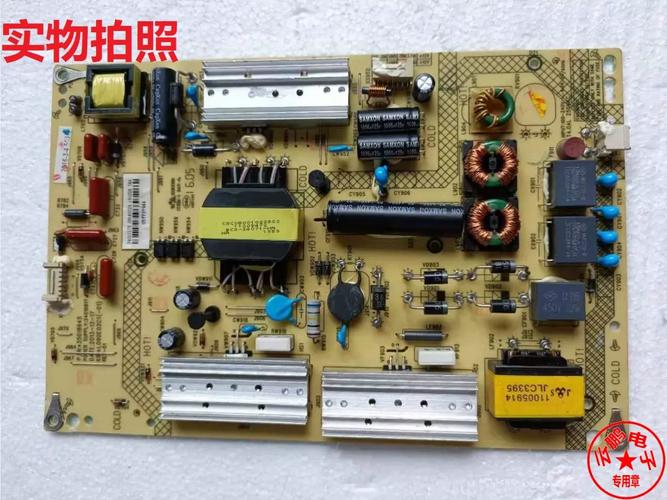

识别电源板： 康佳 LED32F2000E 电视使用的电源板板号通常是 KPS240L6-01 或 KPS240L6-C240，找到电源板背面的丝印标签，确认是这款板子后，我们就可以开始维修了。

第二步：常见故障现象与初步判断

电源板故障通常表现为以下几种现象,这能帮助我们快速缩小排查范围：

完全无反应，指示灯不亮：
（图片来源网络，侵删）
- 可能原因： 市电输入部分、保险丝、副电源（PFC电路前的低压小功率电源）故障，这是最常见的故障。
指示灯亮，但屏幕不亮，无背光，无法开机：
- 可能原因： 主电源（PFC电路和DC-DC降压电路）故障、背光驱动板（高压板）故障、主板故障，需要通过电压测量法来区分是电源板问题还是其他板子问题。
屏幕闪烁，有声音，图像不稳：
- 可能原因： 电源输出电压不稳定，或滤波电容性能下降。

第三步：核心电路故障排查流程

A. 完全无反应，指示灯不亮（保险丝熔断）

这种情况通常意味着电源板存在严重短路。

外观检查：
（图片来源网络，侵删）
- 打开电源板外壳,仔细观察是否有明显的烧焦、发黑、鼓包的元件，特别是电容、电阻、IC。
- 检查保险丝（通常在输入端，一个细玻璃管或绿色方块）是否熔断，如果保险丝发黑或炸裂，说明后级有严重短路。
测量关键点电阻：
- 断开电源，拔下所有排线。
- 将万用表调至二极管档或电阻档（200Ω档）。
- 测量电源插头两端的电阻：
  - 如果阻值接近0Ω或非常小，说明输入端有严重短路，常见故障点为：
    - 整流桥（BR1）： 击穿短路。
    - NTC热敏电阻（TH1）： 击穿短路（较少见）。
    - 主滤波电容（C501/C502，通常为450V/100μF左右）： 击穿短路。
    - PFC功率开关管（Q501，通常是两个MOSFET管子）： 击穿短路（极高发故障点）。
- 测量PFC输出端（大电容正负极）对地电阻：
  - 如果阻值很小,重点检查PFC开关管Q501是否击穿，PFC管击穿后，往往会连带烧毁PFC驱动IC（如UCC28600系列）和电流检测电阻。
维修思路：
- 如果是PFC开关管Q501击穿,不要只换上新管就通电！必须找到它损坏的原因。
- 必须检查的关联元件：
  - PFC驱动IC（U501，如UCC28600D）： 击穿会导致上下管同时导通而烧毁。
  - PFC电流检测电阻（R50xx）： 阻值变大或开路会导致驱动异常。
  - PFC输出整流二极管（D501）： 击穿。
  - PFC升压电感（L501）： 是否有匝间短路。
- 更换所有损坏的元件后,建议在通电前先接一个假负载（如100W/220V灯泡）串联在市电输入端，观察灯泡是否正常闪烁后变暗，再测量各路输出电压是否正常，以防止再次烧毁。

B. 完全无反应，指示灯不亮（保险丝完好）

这种情况说明后级电路没有严重短路,问题可能在于电源未启动。

测量副电源输出：
- 副电源是待机电源,负责在电视待机时为主板控制系统供电，产生+5V或+3.3V电压。
- 通电（建议隔离变压器操作，安全第一！），测量副电源的输出端（通常标记为 +5V_STB 或 VCC）是否有电压。
- 有+5V电压： 说明副电源正常，问题可能出在主板的开机信号（POWER-ON或ON/OFF）未送到电源板，或主电源工作条件不满足，检查主板到电源板的排线是否松动，用万用表测量电源板接口的开机控制脚（通常是一个低电平开机或高电平开机的信号）电压是否有变化。
- 无+5V电压： 问题在副电源电路，重点检查：
  - 副电源IC（U201，如KA5Q0765RTTNY277等）：损坏。
  - 副电源变压器（T201）初级或次级绕组开路。
  - 启动电阻（R2xx）： 开路，导致IC无启动电压。
  - 副电源输出滤波电容（C2xx）： 击穿导致IC保护。

C. 指示灯亮，屏幕不亮（主电源故障）

这种情况,副电源工作正常（+5V_STB有），但主电源未工作或无输出。

测量主电源关键电压：
- 通电后,测量主电源芯片（如UCC28600系列）的VCC供电脚是否有启动电压（通常在15-20V左右）。
- 测量PFC输出电压（主滤波电容两端电压），正常工作时，在AC220V输入下，PFC电压应在380V-400V左右，如果电压很低（如300V以下），说明PFC电路未工作。
- 测量DC-DC降压电路的输出（如+24V、+12V、+5V等），看是否有电压输出。
排查主电源（PFC电路和DC-DC电路）：
- PFC电路不工作（无380V输出）：
  - 检查PFC驱动IC（U501）的VCC脚是否有电。
  - 检查PFC驱动IC的使能/反馈脚电压是否正常。
  - 检查PFC电流检测电阻（R50xx）是否开路。
  - 检查PFC开关管（Q501）是否已击穿（即使保险丝未断，也可能性能不良导致无法工作）。
- DC-DC电路无输出：
  - 这部分电路负责将PFC的380V电压降压为电视所需的各种电压（如24V给背光，12V/5V给主板等）。
  - 检查DC-DC驱动IC（如NCP1399NCP1395等）的工作状态（VCC、使能脚、反馈脚等）。
  - 检查半桥/全桥开关管（Q601, Q602等） 是否击穿。
  - 检查次级整流二极管（D6xx等） 和滤波电容（C6xx等） 是否损坏。
  - 检查电压反馈电路的光耦（如PC801）和精密稳压IC（如TL431）是否工作正常，这是导致输出电压异常的常见原因。

第四步：康佳KPS240L6电源板常见“通病”及维修经验

根据维修案例总结,这款电源板有几个高发故障点：

**PFC开关管Q501（如STP
