NT25B68彩电电源故障如何快速维修？

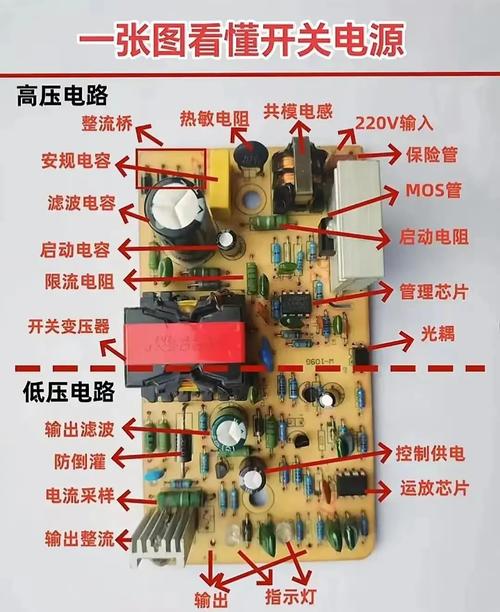

第一部分：电源板工作原理概述

在动手维修前,必须先了解其工作原理，这样才能做到有的放矢。

核心控制芯片：STR-S6709 这是一个内置大功率开关管（MOSFET）的电源厚膜电路，内部集成了振荡、驱动、保护等电路，它通过控制开关管的导通与截止，将市电整流后的高压直流电（约+300V）变换成高频脉冲，再通过变压器变压、整流、滤波后，输出多路稳定的直流电压。

主要输出电压 NT25B68 的电源板主要提供以下几路电压：

• +B (主电压，约 130V)：供给行扫描电路（行输出变压器T402），是整机功耗最大的电压，这是检修的重点。
• +12V / +24V：供给伴音功放、小信号处理电路等。
• +8V：供给主板控制系统。
• +5V：供给CPU等逻辑电路。
• +6.3V (或称+6.2V)：供给显像管灯丝。
• +190V：供给视放末级电路。

工作流程

• 启动与振荡：市电通过桥堆（BD901）整流、C907滤波后，得到约+300V的直流电，此电压一路通过开关变压器T901初级绕组加到STR-S6709的⑦脚（D极）；另一路通过启动电阻R908、R909、R910分压，为STR-S6709的①脚（OCP/FB）提供微弱的启动电流，芯片内部电路开始工作，产生振荡信号，从⑤脚（G极）输出驱动脉冲，开关管开始导通。
• 正反馈：开关管导通后，电流流过T901初级，次级绕组会感应出电压，其中一路通过正反馈绕组、D909、R918、C912等元件，为STR-S6709的①脚提供更强的正反馈电压，使振荡迅速建立并维持稳定。
• 稳压控制：+B电压通过取样电阻（如R927、R928、R929）分压，送到误差放大器IC901（SE140）的①脚，IC902（光耦PC817）的②脚电压会随+B电压变化，导致其内部发光二极管亮度变化，从而控制光敏三极管的导通程度，光耦的③④脚导通程度变化，会改变流入STR-S6709①脚的电流，以此来调整开关管的占空比，从而稳定+B电压。
• 保护电路：
  • 过流保护：通过检测开关源极的电阻R915（0.68Ω/2W）上的电压降来实现。
  • 过压保护：通过检测正反馈电压来实现。
  • 待机控制：CPU通过控制光耦IC902的导通，使电源进入低频振荡的待机状态。

第二部分：故障现象与检修思路

根据故障现象,我们可以将电源故障分为几大类：

完全无反应，指示灯不亮

故障分析：这通常意味着电源板完全没有工作，或者根本没有输出任何电压，问题出在电源板本身。

检修思路：

1. 保险丝（F901）检查：

   • 保险丝熔断且发黑：说明电源板存在严重短路故障。
     • 重点检查STR-S6709：测量其⑦脚（D极）和⑤脚（G极）对地电阻，如果阻值接近0Ω，基本可以判断STR-S6709击穿短路，更换时，强烈建议同时更换其外围的R915（过流取样电阻）、D909（正反馈二极管）和C912（正反馈电容），因为这些元件通常会连带损坏。
     • 检查市电输入部分：桥堆BD901是否击穿，C907是否鼓包或击穿。
     • 检查消磁电路：消磁电阻TH901是否短路（虽然它短路通常只导致保险熔断，但检查一下总没错）。
   • 保险丝熔断但透明不发黑：可能是瞬间冲击电流过大，或存在轻微漏电。
   • 保险丝完好：说明电源板没有严重短路，但未工作。

2. 保险丝完好，但无输出电压：

   • 测量+300V电压：在C907两端测量，若无+300V，检查电源线、插头、开关、整流桥BD901。
   • 若有+300V，但无输出：说明电源未启动或已启动但被保护。
     • 检查启动电路：测量STR-S6709的①脚电压，正常工作时，此电压在启动瞬间会有一个跳变，然后稳定在某个值（如0.7V左右），如果始终为0V，检查启动电阻R908、R909、R910是否开路。
     • 检查正反馈电路：检查D909、R918、C912、R919等元件是否开路或失效，这是最常见的“不启动”故障点之一。
     • 检查STR-S6709本身：如果外围元件无明显损坏，可能是STR-S6709内部损坏，可用万用表电阻档粗测其各脚间的电阻值，与正常值对比（参考值见下文）。

指示灯亮，但屏幕无光栅或光栅很暗

故障分析：这表示电源板已基本启动，并输出了一路或几路电压（通常是+5V或+8V使指示灯亮），但主电压+B（130V）未正常输出或过低，问题可能出在电源稳压环路、负载电路或保护电路。

检修思路：

1. 测量+B电压：
   • +B电压为0V：说明电源已启动但进入保护或停止了振荡。
     • 测量STR-S6709的①脚：如果此脚电压过高（如超过1V），通常是负载过重导致过流保护启动，此时需要断开+B负载（即断开行输出变压器T402的⑧脚连接线），并在+B输出端接一个假负载（如60W/220V灯泡），如果灯泡正常发光，+B电压恢复正常，说明故障在行扫描电路（如行输出变压器、行管、偏转线圈等短路），如果灯泡不亮或+B电压仍为0，则故障在电源板本身。
     • 检查稳压控制电路：测量误差放大器IC901和光耦IC902，检查IC901的②脚基准电压（约2.5V）是否正常，检查光耦是否导通。
   • +B电压偏低（如低于100V）：
     • 市电电压过低：用万用表测量输入市电是否正常。
     • 稳压控制电路异常：检查IC901、IC902、取样电阻R927-R929等。
     • 负载过重：同样可以接假负载判断。
     • STR-S6709性能不良：芯片老化，导致输出能力下降。

能开机，但发出“吱吱”叫声

故障分析：“吱吱”叫声是电源在轻载或过载下进入间歇振荡状态的典型声音，这通常意味着电源无法维持稳定工作。

检修思路：

1. 检查负载：最常见的原因是行扫描电路存在轻微短路，导致负载加重，断开+B负载（断开T402⑧脚），接假负载，吱吱”声消失，说明行输出电路有故障。
2. 检查电源本身：
   • 正反馈电容C912失效：容量减小，导致正反馈不足。
   • STR-S6709性能不良。
   • 稳压环路控制不当。

第三部分：关键元件测量数据与代换

STR-S6709 各脚功能及对地电阻参考值（用MF47万用表R×1k档测）

注意：此电阻值仅供参考，因万用表型号不同会略有差异，关键在于对比测量，如果某脚阻值与正常值相差巨大，则可能已损坏。

关键元件代换

• STR-S6709：可代换的型号有 STR-S6708A、STR-S6707、STR-S6707N，它们可以直接互换，但要注意工作频率和功率的细微差别，STR-S6709是最高型号。
• 光耦IC902 (PC817)：可用 PC817、PC817A、PC817B、PC817C、PC817D 等型号代换，它们是通用光耦。
• 误差放大器IC901 (SE140)：可用 SE140、TL431、KA431 等代换，TL431/Ka431是常用代换，但需要调整外围电路使其工作在稳压状态。
• 整流桥BD901：可用 GBU4A、GBU6A 等同规格整流桥代换。
• 电解电容：更换时，务必选用耐压相同、容量相同或略高、且为低阻抗（如105℃）的优质电容，特别是C907（400V/220μF）和C912（103/1kV）。

第四部分：维修流程总结

1. 安全第一：断开电源，对大电容（如C907）进行放电。
2. 观察：观察保险丝是否熔断，元件是否有明显烧黑、鼓包、开裂现象。
3. 测保险：
   • 断：查STR-S6709、桥堆、消磁电阻等短路元件。
   • 通：测+300V是否正常。
4. 测+300V：
   • 无：查市电输入、整流桥。
   • 有：测+B电压。
5. 测+B电压：
   • 为0：查启动电路、正反馈电路、STR-S6709，可用假负载法判断是电源板问题还是负载问题。
   • 偏低：查稳压电路、负载。
   • 正常：故障在负载（行扫描、场扫描、视放等）。
6. 替换法：对于疑难故障，可更换STR-S6709、光耦、误差放大器等核心芯片，成功率很高。
7. 联机测试：在确认电源板修复后，先不要马上装回整机，可将其与主板脱开，接上假负载，通电测量各路输出电压是否正常，正常后，再与主板联机，进行最终调试。

希望这份详细的维修指南能帮助你成功修复NT25B68彩电的电源故障！祝你维修顺利。
